操作篇 11．机械调整 SI-P850 (CS) 1-79 11-1. 校正 单独通过相位 1、相位 2 和相位 3 进行校正。 相位1 P照相机像素尺寸、θ轴原点偏移量、旋转中心（照相机原点坐标）和θ原点位置及角度。 相位2 基板挡块偏移量 准备：对基板进行预处理，并选择机种情报。 相位3 S照相机像素尺寸和S照相机位置（偏移P照相机的量） 准备：基板和钢网准备进行校准，并设定和夹紧钢网。 (1) 登录认识图案 校正时，识别上面的钢网…
操作篇
11．机械调整
1-78 SI-P850 (CS)
11. 机械调整
提供的机械项目有校正、印压设定和轴原点设定。
执行上述调整项目时，在主菜单上按 机械调整 。

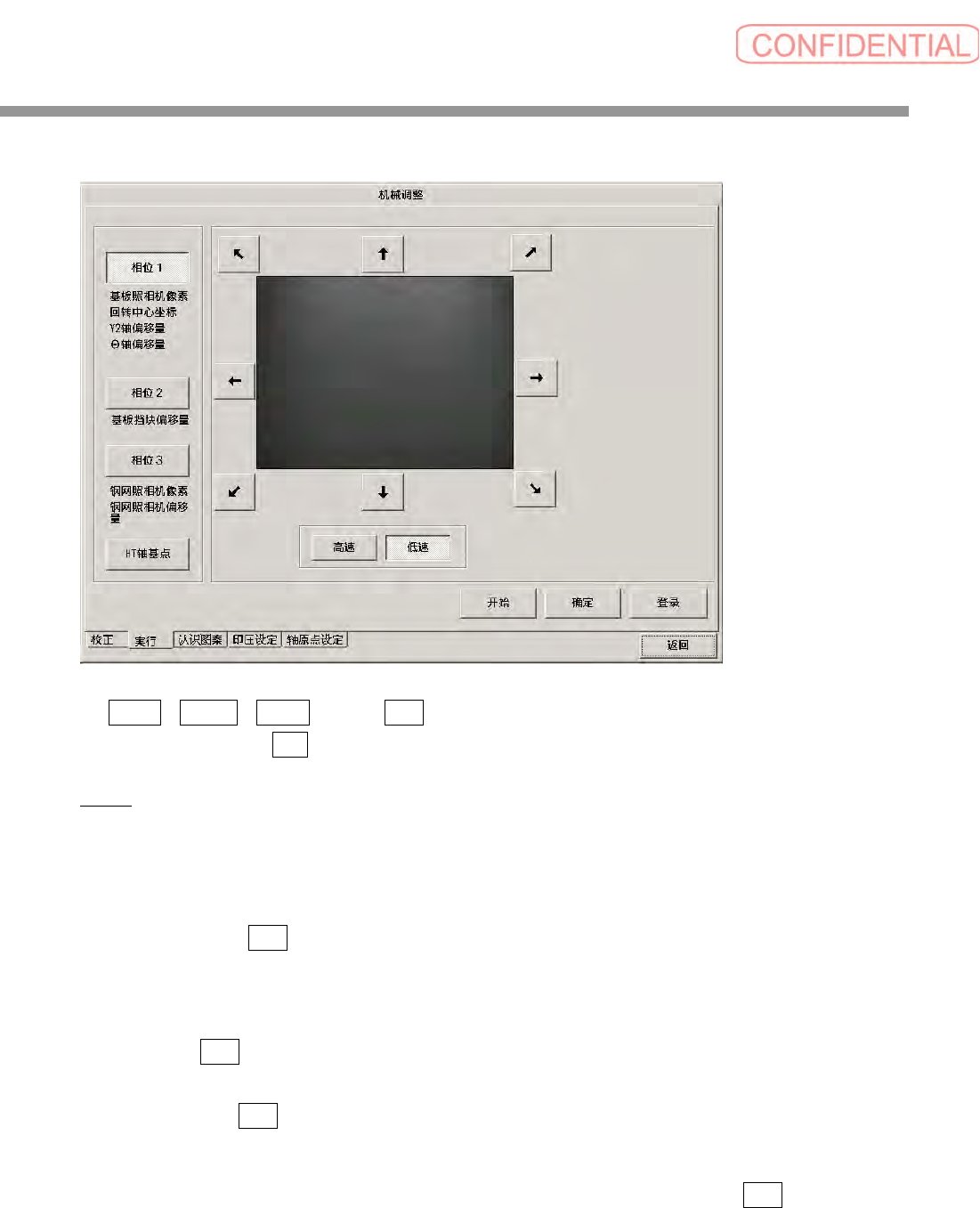

首先显示的画面用于校正。画面上显示校正需要设定的项目。
实行校正的步骤如下。
(1) 在 认识图案 画面上登录校正使用的基点认识图案。
(2) 按照相位 1、相位 2 和相位 3 的顺序，在 开始 画面上实行校正。
(3) 在每个相位结束时，会返回到第一个画面。按 登录 。
操作篇
11．机械调整
SI-P850 (CS) 1-79
11-1. 校正
单独通过相位 1、相位 2 和相位 3 进行校正。
相位1 P照相机像素尺寸、θ轴原点偏移量、旋转中心（照相机原点坐标）和θ原点位置及角度。
相位2 基板挡块偏移量
准备：对基板进行预处理，并选择机种情报。
相位3 S照相机像素尺寸和S照相机位置（偏移P照相机的量）
准备：基板和钢网准备进行校准，并设定和夹紧钢网。

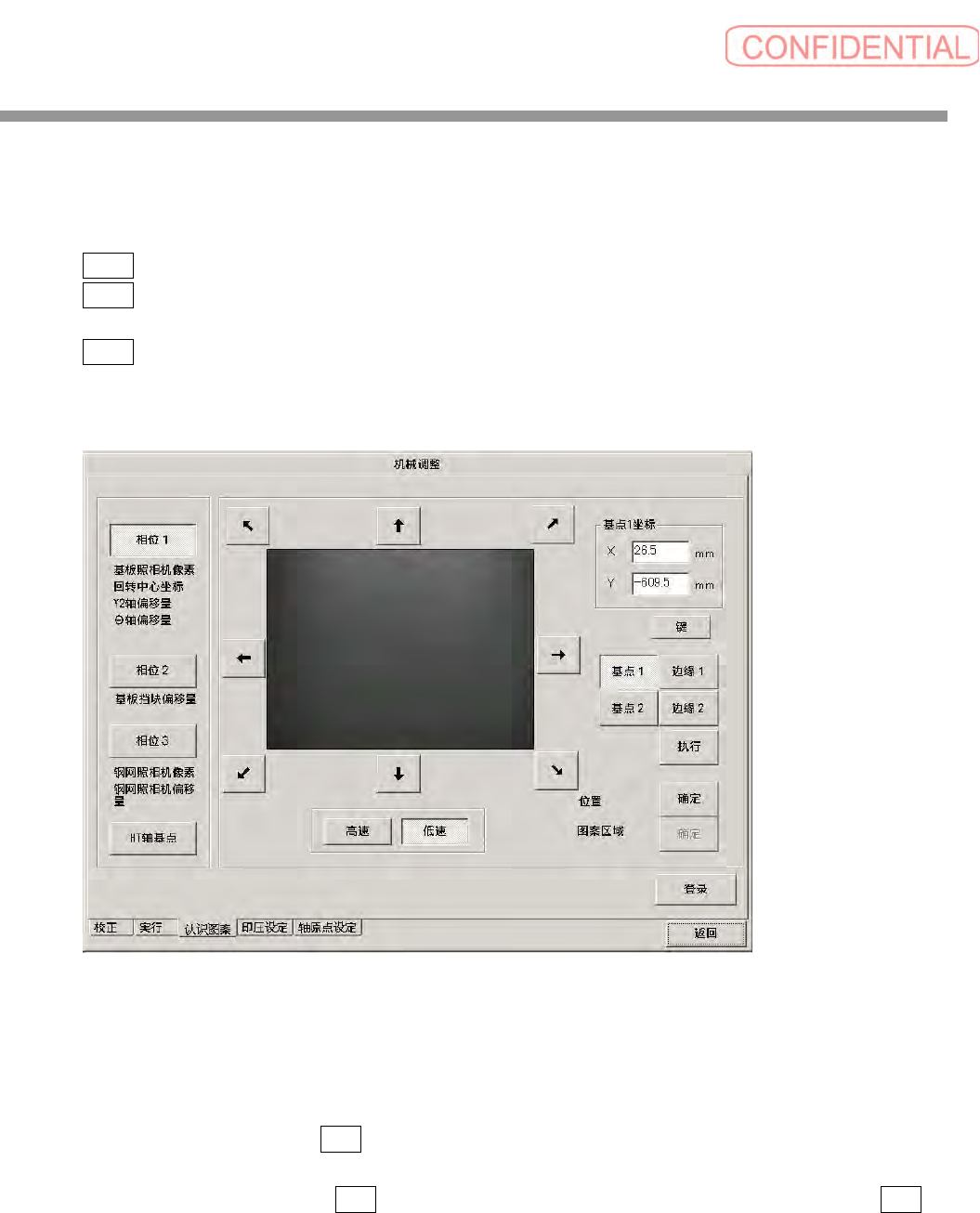

(1) 登录认识图案
校正时，识别上面的钢网和边远的两个基点。
执行校正前，需要登录这些认识图案。
① 录位于上钢网的基点 1 坐标用于校正。
（注意）Y 坐标用于宽 150 的基板。
尽管登录了这些坐标，但是，当基点没有显示在中央时，应修正坐标值。
② 选择基点 1，然后按 执行 。
照相机不显示基点 1 时，应修正上述坐标值。
③ 在画面左下角的位置按确定。接触区域的左上角和右下角，登录为图案，然后按图案区域确定 。
④ 以相同的方式，登录基点 2、边缘 1 和边缘 2 的认识图案。
①
③
②
操作篇
11．机械调整
1-80 SI-P850 (CS)
（2）实行校正
选择相位 1、相位 2 或相位 3，然后按开始 。
按顺序显示指示 ，依此按 确定 ，实行校正。
相位 1
① 输送带轨道宽度调整为274mm。
轨道宽度超过274mm时，设定支撑治具，然后取下治具。
② 治具的基点1通过P照相机显示在监视画面上。通过按钮操作调整照相机，在画面上显示整个基
点1，然后按 确定 。
P照相机自动认识基点，并计算像素尺寸。
③ 基点1的上边通过P照相机显示在监视画面上。通过按钮操作调整照相机，在画面上显示边缘，
然后按 确定 。
照相机移动到右侧，并拍摄侧边的影像。如果画面上没有显示边缘，则应通过按钮操作，显示
之，然后按 确定 。
查看θ的倾斜度，设定原点。
④ θ轴在+方向自动旋转，显示基点1。用按钮操作调整显示整个基点，并按 确定 。
照相机移动，并拍摄基点2的影像，执行自动认识。
