故障检修 5-4 SI-P850 (CS) 数值如果太大（超过 5mm），则机种情报中登录的基点识别坐标会不正确。 检查坐标，如果不正 确的话，应加以更正。 ② 检查并确保机种情报中印刷偏移量和刮刀偏移量的输入值足够小。 如果输入的数值较大，则将其设定为“0”，并再次对正印刷位置。 E004 照相机在工作台上方。 摄像机如此待机位置靠前，则工作台无法上升。 E005 θ 的修正值超过限制 进行基点识别位置的补正结果超过θ轴的可动范围。 …
故障检修
SI-P850 (CS) 5-3
错误信息处理方法
E001 基板识别点识别错误
通过基板基点识别图案匹配获取的修正值低于机种情报中设定的值（%）时，会显示此错误。
处理方法
1. 整个基点在画面上都不显示时
① 查看基板是否正确地固定在 XY 工作台的中心。
当基板由于挡块弹回导致在 X 轴方向定位有误时，将机种情报中的基板停止等待时间设定为一
个较大的值。
② 基板正确固定在 XY 工作台的中心后，在更换机种画面上重新执行学习。
2. 整个基点出现在画面上时
① 在更换机种 画面上重新登录基点的识别图案。
使用一个尽量清晰的基点用作登录。
如果登录的基点部分灰暗或明亮，会增加发生识别错误的可能性。
② 将机种情报的修正值（%）设定为一个较小的数值。
请注意，设定值太小可能会导致识别不准确，造成印刷对准错误。
E002 钢网识别点识别错误
在钢网基点识别图案匹配获取的修正值低于机种数据中设定的值（%）时，会显示此错误。
处理方法
1. 整个基点在画面上都不显示时
① 钢网
右后方向推动钢网，检查钢网是否正确固定。
② 上述检查发现钢网正确固定后，重新在更换机种画面上执行学习。
2. 整个基点出现在画面上时
③ 如果基点是一个通孔，则关闭荧光灯。此外，如果设备上方有灯泡，则应检查和确保光线勿射
到设备内。
④ 如果①中没有发现问题，则应重新登录识别图案。
E003 超出支撑治具的范围。
当实际的印刷位置距离设备资料（系统设定）内设定的印刷位置±5mm 或以上时，XY 工作台不能升高。
根据基点识别调整的印刷位置距离设定的位置±5mm 或以上时，显示该讯息。
处理方法
① 检查并确保识别基点的偏移量足够小。
故障检修
5-4 SI-P850 (CS)

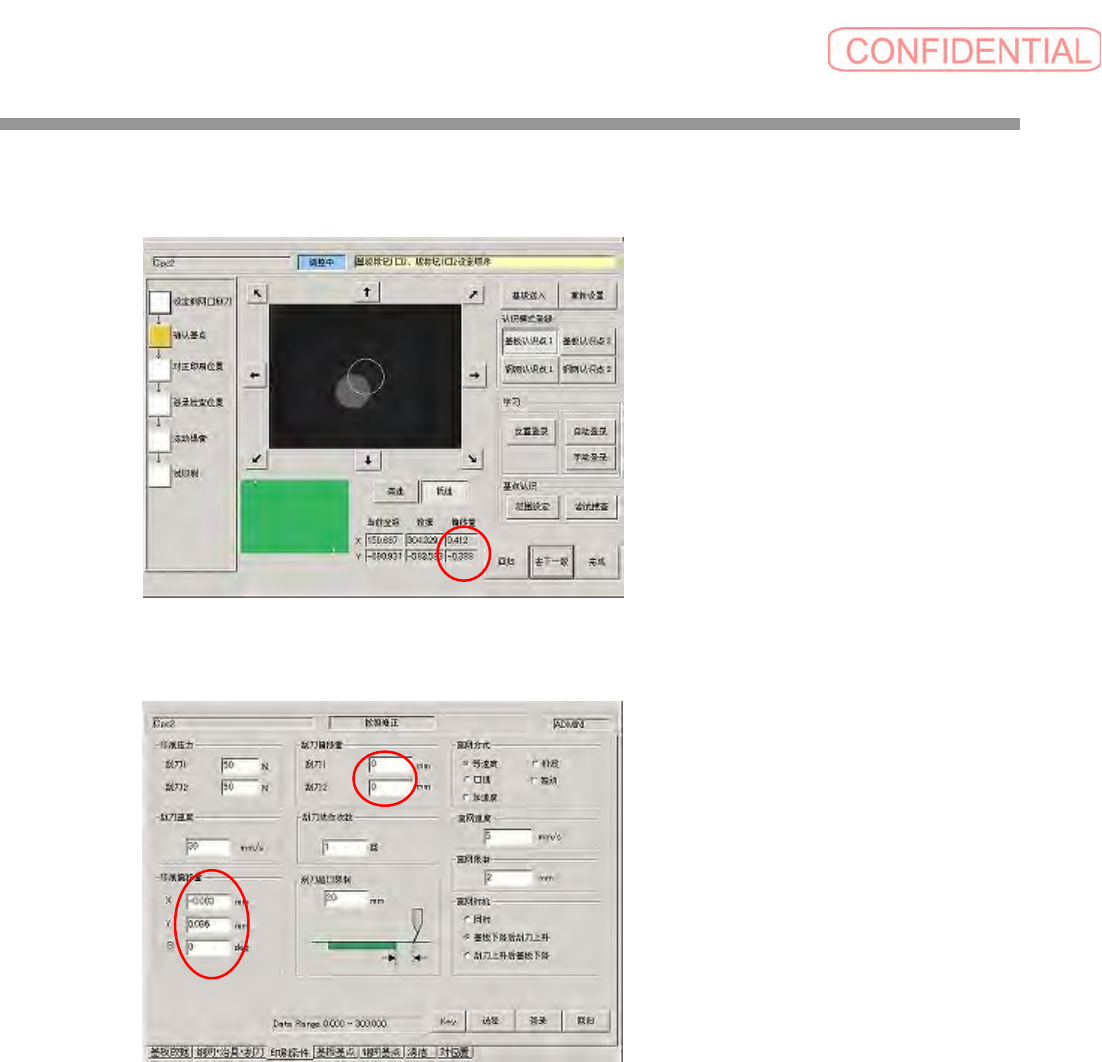

数值如果太大（超过 5mm），则机种情报中登录的基点识别坐标会不正确。 检查坐标，如果不正
确的话，应加以更正。
② 检查并确保机种情报中印刷偏移量和刮刀偏移量的输入值足够小。
如果输入的数值较大，则将其设定为“0”，并再次对正印刷位置。
E004 照相机在工作台上方。
摄像机如此待机位置靠前，则工作台无法上升。
E005 θ 的修正值超过限制
进行基点识别位置的补正结果超过θ轴的可动范围。
E006 机种选择
E007 钢网没有固定
E008 基板压块处于打开状态
E009 清洗装置不在联结位置。
执行印刷操作时，清洗装置必须固定在指定位置。（联接关闭）如果印刷操作开始时联接开启，则会
显示该讯息。
故障检修
SI-P850 (CS) 5-5
处理方法
① 在手动操作画面的 钢网清洗 中按动 装置联结 的 移动 。移动清洗装置到照相机轴的指定位置。
（注意）电源开启后，随着装置连结，定位唧筒可能会关闭。这种情况下，打开装置连结，然后
按 移动 。
② 按 装置联结 的 关闭 。
E010 紧急停止按钮未解除
E011 盖板打开
E012 基板压块正在下降
E013 XY 工作台在上升
E014 挡块处于 ON 状态
E015 识别点识别错误
E016 印刷状态 NG
E017 XY 工作台没有升起
E018 XY 工作台上没有基板
E019 识别图案登录错误
E020 机种数据不能登录
E021 机种数据登记能
E022 输送带的宽度不适合
E023 工作台上有障碍物
E024 空调排水槽积水
E025 温度上升
E026 温度下降
E027 溶剂不出去
E028 压缩空气供应失败
E029 关闭电源，待问题解决后再重新启动
E030 非常停止状态未解除
E031 因印压系数 A 为 0，无法计算印压系数 B
E032 印压系数 A 超出最小值
E033 印压系数 A 超出最大值
E034 印压系数 B 超出最小值
E035 印压系数 A 超出最大值
E036 检查登记文件名变更不能
E037 试验印刷文件名变更不能
E038 没有检查登记文件
E039 没有试验印刷文件
E040 连动锁开关成为关断
E041 错误发生、请重新开始
E042 电源电压低下
E043 印刷后检查件数异常
E044 传输轨道之间有障碍物
E045 请确认插入软盘和写入可能。
E046 印刷后检查件数异常。检查件数可注册至 100 件。
E047 清洗装置位于干涉位置，所以无法上升。
E048 传输轨道上空有挡块，请变更挡块的位置。
E049 基板上空有挡块，请变更挡块的位置。
E050 刮刀可能会与钢网接触，请确认刮刀的设定参数。
