操作篇 13．选配功能 SI-P850 (CS) 1-103 ⑫ 警告显示 容器的锡膏余量较少时，将显示两种警告信息。 通过 % 指定各自信息显示的余量。 余量从 0 到 50mm 为 100% 。 容器准备： “请准备接下来使用的锡膏容器。” 锡膏余量少： “锡膏即将用完”
操作篇
13．选配功能
1-102 SI-P850 (CS)
③ 裁剪器关闭等待时间
裁剪器关闭后，指定到容器开始上下动作的等待时间。
④ 容器按下１
⑤ 容器按下２
⑥ 容器牵引
在锡膏供给中，为了挤出锡膏，固定活塞。
(１) 按压锡膏容器增加压力．．．．．．．容器按下 1
(２) 想挤出的锡膏份量，慢慢地按压．．．容器按下 2
(３) 为了释放压力牵引容器．．．．．．．容器牵引
对于以上内容，指定各个动作的速度、夹紧量、到下一次动作的等待时间。
①容器按下 1 ②容器按下 2 ③容器牵引
⑦ 裁剪器启动等待时间
裁剪器启动后，指定锡膏断开的等待时间。
⑧ 测定范围
通过激光传感器指定测定锡膏滚动直径的范围。
⑨ 初始供给设定
生产开始时，在钢网上没有锡膏的状态下为了供给比平常多的锡膏，指定代替容器按下 2 夹紧量
的夹紧量。
⑩ 连续供给次数
被查出锡膏滚动直径较小后，指定是否进行多次供给。
1 次的供给量较少时，指定 2 以上的数字。
⑪ 检测间隔
指定是否进行多次锡膏滚动直径的测量。
因为测量只能在刮刀从前方移动到后方时进行，为0时一次 2 块基板，为1时一次 4 块基板。
操作篇
13．选配功能
SI-P850 (CS) 1-103
⑫ 警告显示
容器的锡膏余量较少时，将显示两种警告信息。
通过%指定各自信息显示的余量。
余量从0到50mm为100%。
容器准备： “请准备接下来使用的锡膏容器。”
锡膏余量少： “锡膏即将用完”
操作篇
13．选配功能
1-104 SI-P850 (CS)

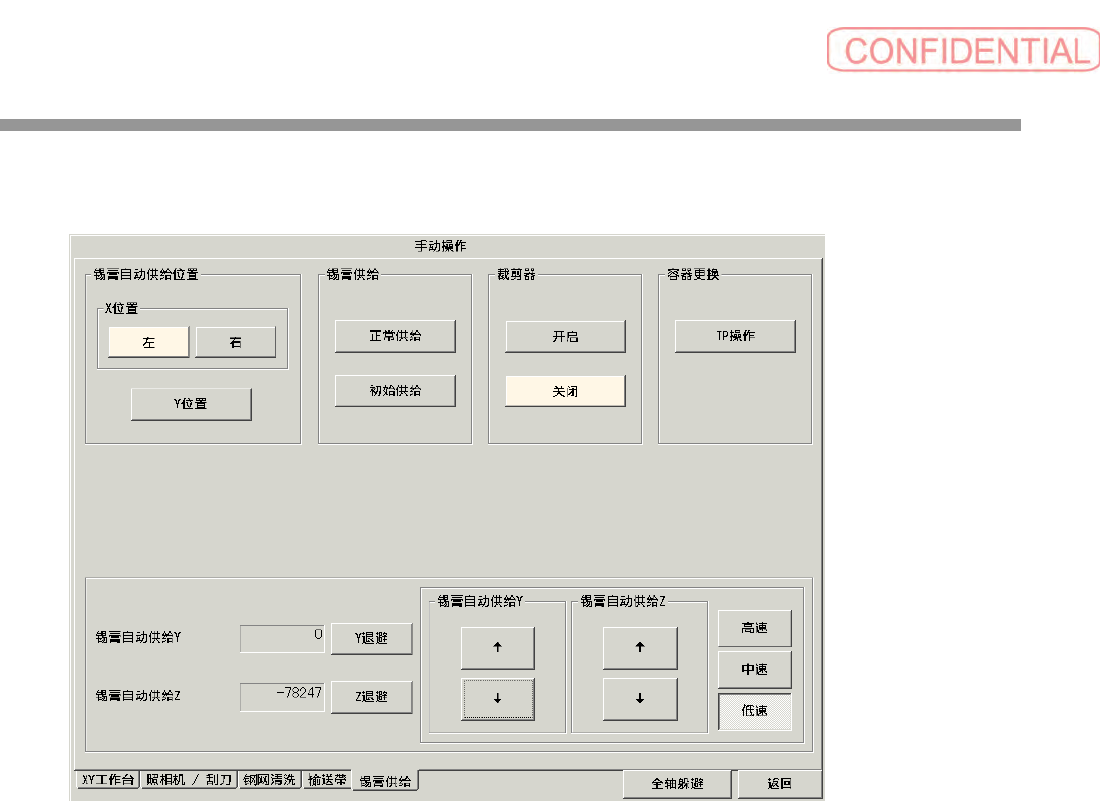

13-3-3. 手动操作
① 锡膏自动供给位置
X位置 使之移动锡膏供给装置的左右位置。
左右位置可通过移动挡块和传感器来进行变更。
Y位置 使之移动锡膏供给装置的前后位置。
按此按钮，锡膏供给装置移动至此时与基板尺寸吻合的供给位置。
② 锡膏供给
按照容器按下 1 → 容器按下 2 → 容器牵引的步骤进行锡膏供给。
供给装置的Y坐标需要此时与基板尺寸吻合的供给位置。
正常供给： 根据机种数据处登录的内容进行1次供给。
初始供给： 供给模式=仅限左边、或仅限右边时
容器按下 2 的夹紧量通过初始夹紧量执行 1 次供给。
供给模式＝两边、或交替
容器按下 2 的夹紧量通过初始夹紧量 1/2 执行左边和右边两边供给。
③ 裁剪器
进行锡膏裁剪器的开关。
① ② ③ ④
⑤ ⑥
