操作篇 5．机种转换 SI-P850 (CS) 1-43 4. 返回到生产画面。按开始。开始生产。

操作篇

5．机种转换

1-42 SI-P850 (CS)

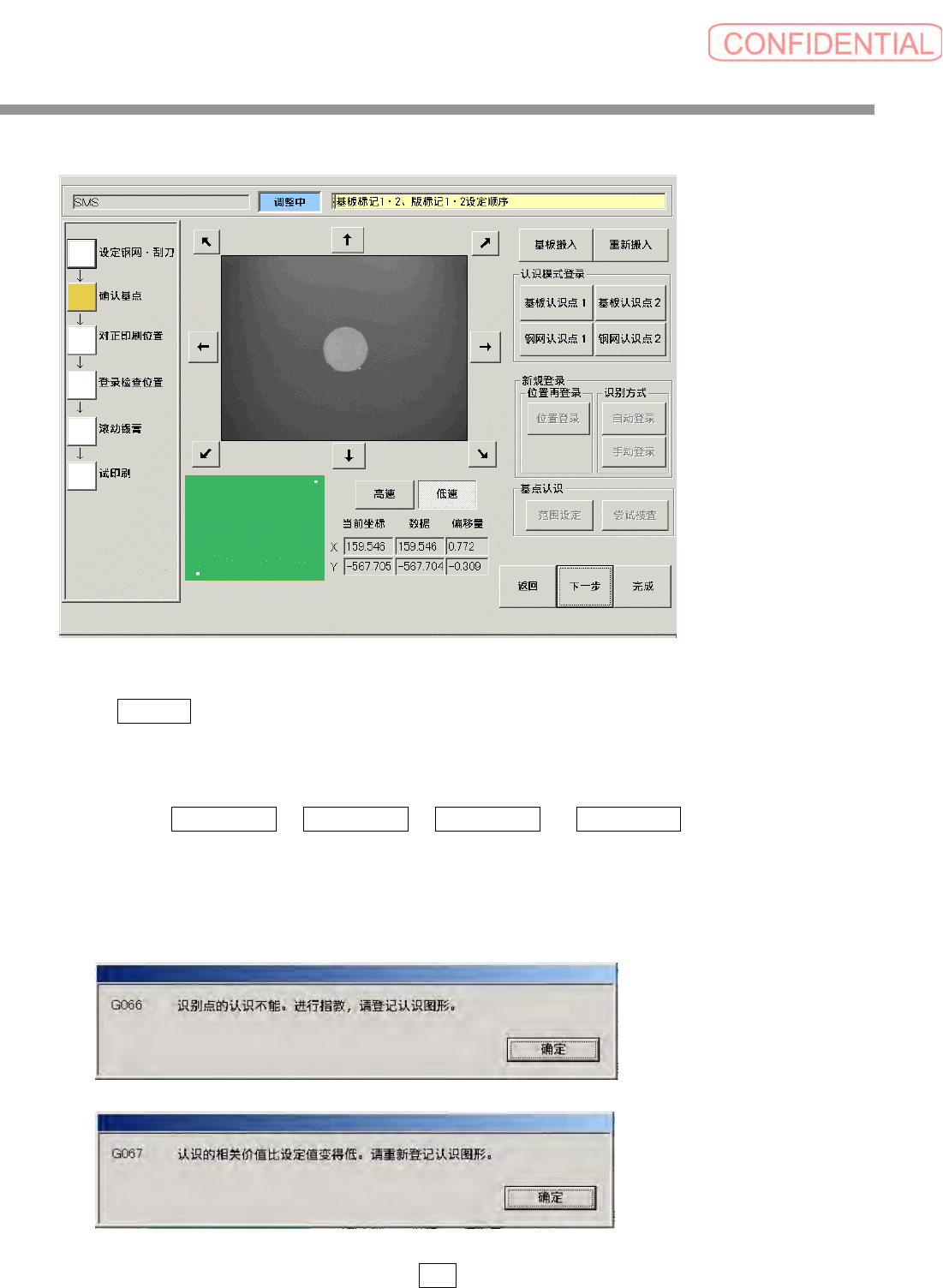

3. 显示基点识别画面。在此画面上检查基点识别。

① 基板搬入

按基板搬入时，设备进入等待基板搬入的状态。

基板放入入口后，将被送入、固定和输送到印刷位置。

② 检查识别基点设定

按顺序按基板认识点 1 、基板认识点 2 、钢网认识点 1 和钢网认识点 2 。

照相机移动到基点位置，在画面上显示基点。

自动执行识别，而后，基点移动到影像的中心。

出现以下讯息时，登录基点的学习和认识图案。请参阅“新机种生产”中的“4-2-2.设定确认基点”。

检查了钢网和基板的所有四个基点后，按完成。

操作篇

5．机种转换

SI-P850 (CS) 1-43

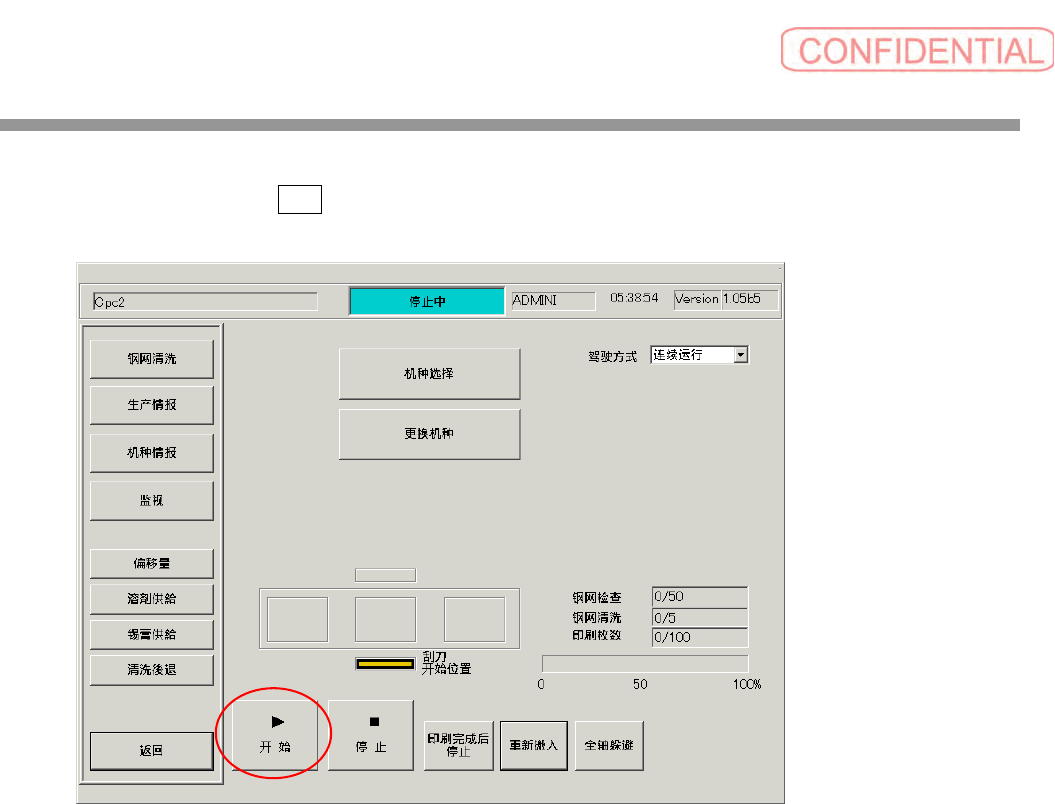

4. 返回到生产画面。按开始。

开始生产。

操作篇

6．机种情报项目

1-44 SI-P850 (CS)

6. 机种情报项目

有关要印刷的基板的信息登录在机种情报中。

可以在数据修正画面上检查和变更机种情报的内容。

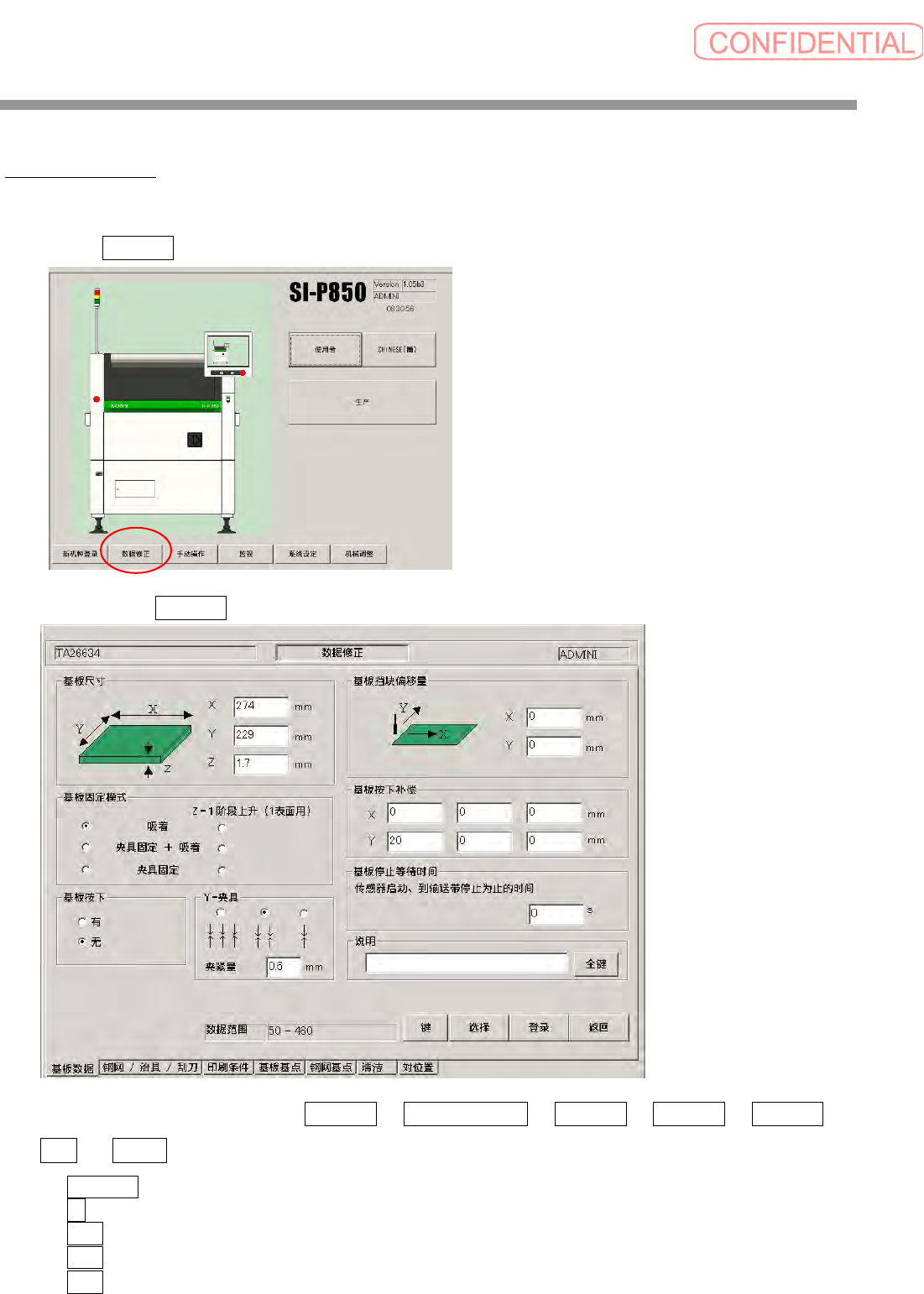

按主菜单上的数据修正。显示下列画面。

对于资料修正，提供有 7 个画面。基板数据，钢网/治具/刮刀，印刷条件，基板基点，钢网基点，

清洁和对位置。

① 数据范围显示接触输入值时，输入值的可用范围。

② 键显示可输入数值的键盘。

③ 选择变更为模式选择画面。

④ 登录将正在编辑的机种情报写入硬盘。

⑤ 返回返回到主菜单。
