操作篇 4．新机种生产 1-28 SI-P850 (CS) （2）印刷位置确认 按 印刷位置确认 时，能够识别钢网和基板的基点，幷修正印刷位置。修正后，XY工作台上升。 （进入印刷状态） 。 目测检查钢网和基板的位置是否对正。 画面上显示以下箭头按钮。位置没有对正时，可以操作这些按钮进行修正。 按动 OK 时，会显示下列讯息。按 确定 ，在机种情报中登录印刷偏移量。 同时，按 取消 ，取消登录结束操作。
操作篇
4．新机种生产
SI-P850 (CS) 1-27
注意：

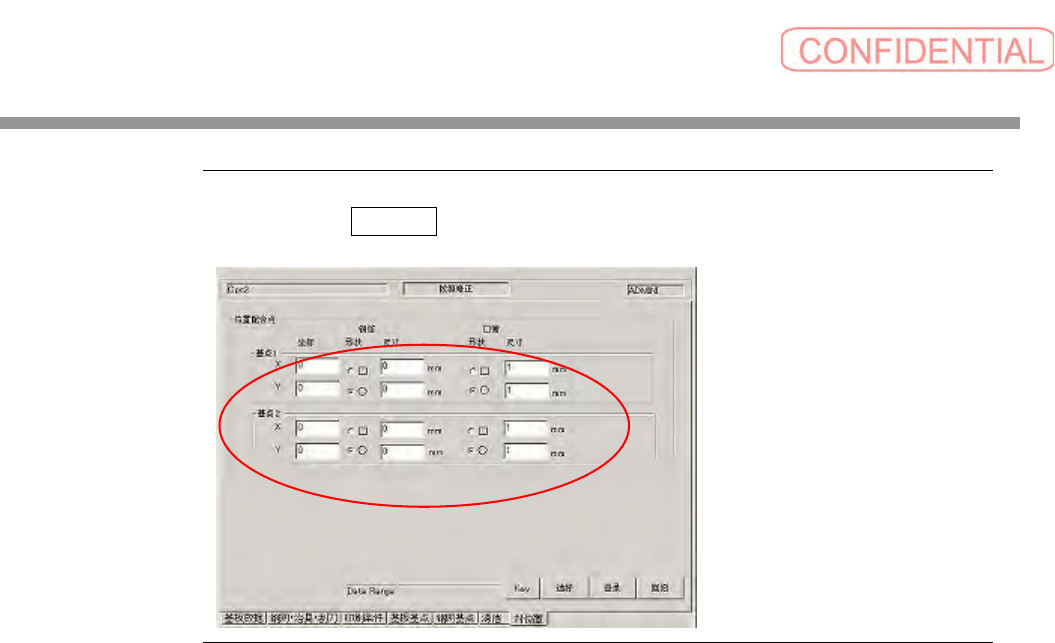

对正点应当在 数据修正 画面上登录到机种情报中。
如果没有登录，钢网的基点用作对正点。
操作篇
4．新机种生产
1-28 SI-P850 (CS)
（2）印刷位置确认
按 印刷位置确认 时，能够识别钢网和基板的基点，幷修正印刷位置。修正后，XY工作台上升。
（进入印刷状态）。
目测检查钢网和基板的位置是否对正。

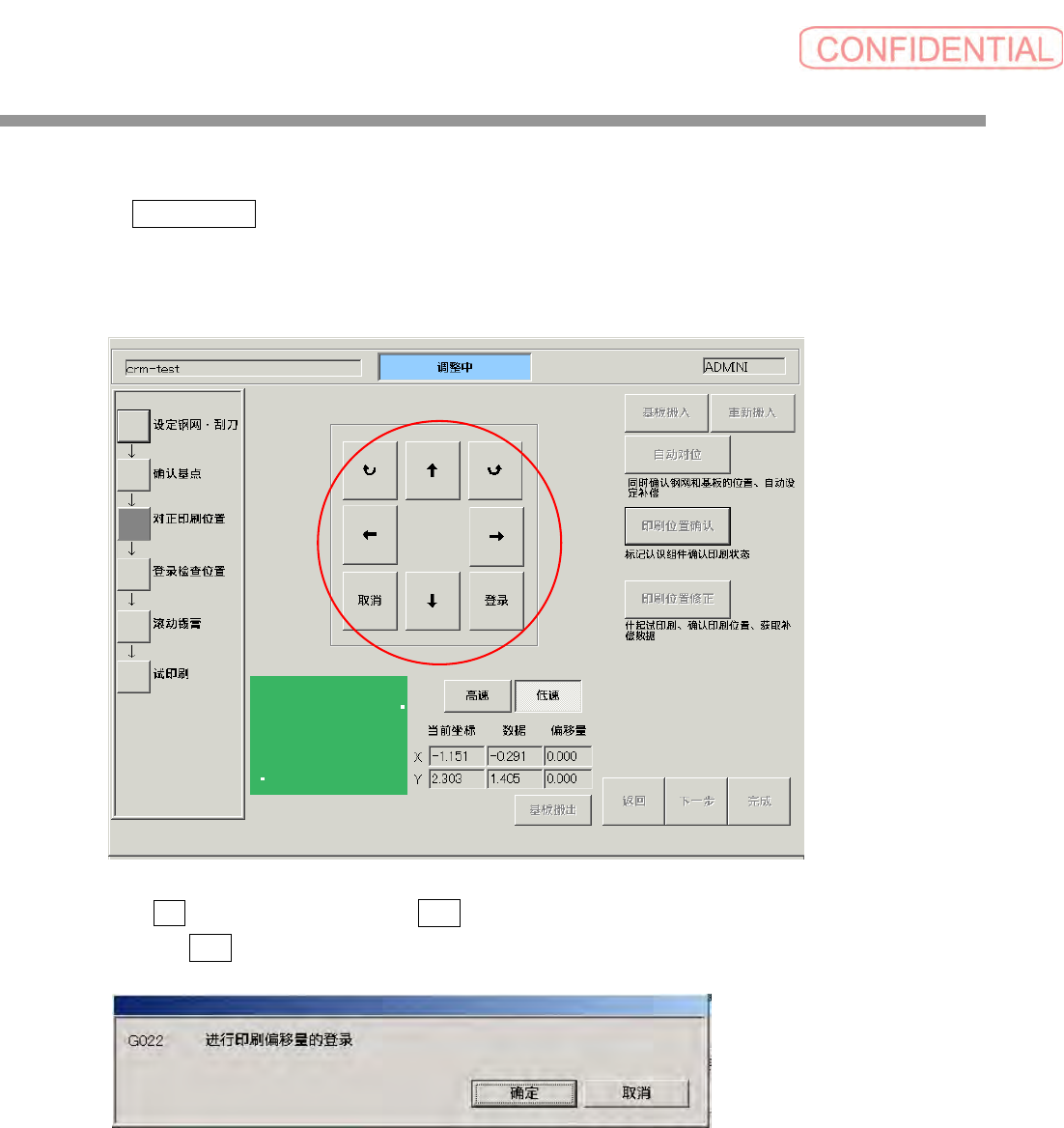

画面上显示以下箭头按钮。位置没有对正时，可以操作这些按钮进行修正。
按动 OK 时，会显示下列讯息。按确定 ，在机种情报中登录印刷偏移量。
同时，按取消，取消登录结束操作。
操作篇
4．新机种生产
SI-P850 (CS) 1-29
（3）印刷位置修正
为了修正印刷位置，执行实际的锡膏印刷。检查焊接位置识别没有对正的问题，而后设定印刷偏
移量。
执行印刷位置修正的步骤如下：
ⅰ）将基板的对正点对准显示的影像的中心。
（自动识别，学习）
ⅱ）执行印刷。
ⅲ）将焊接位置对准显示的影像的中心。（学习）
执行上述步骤前，设定刮刀，并将锡膏放置到钢网上。

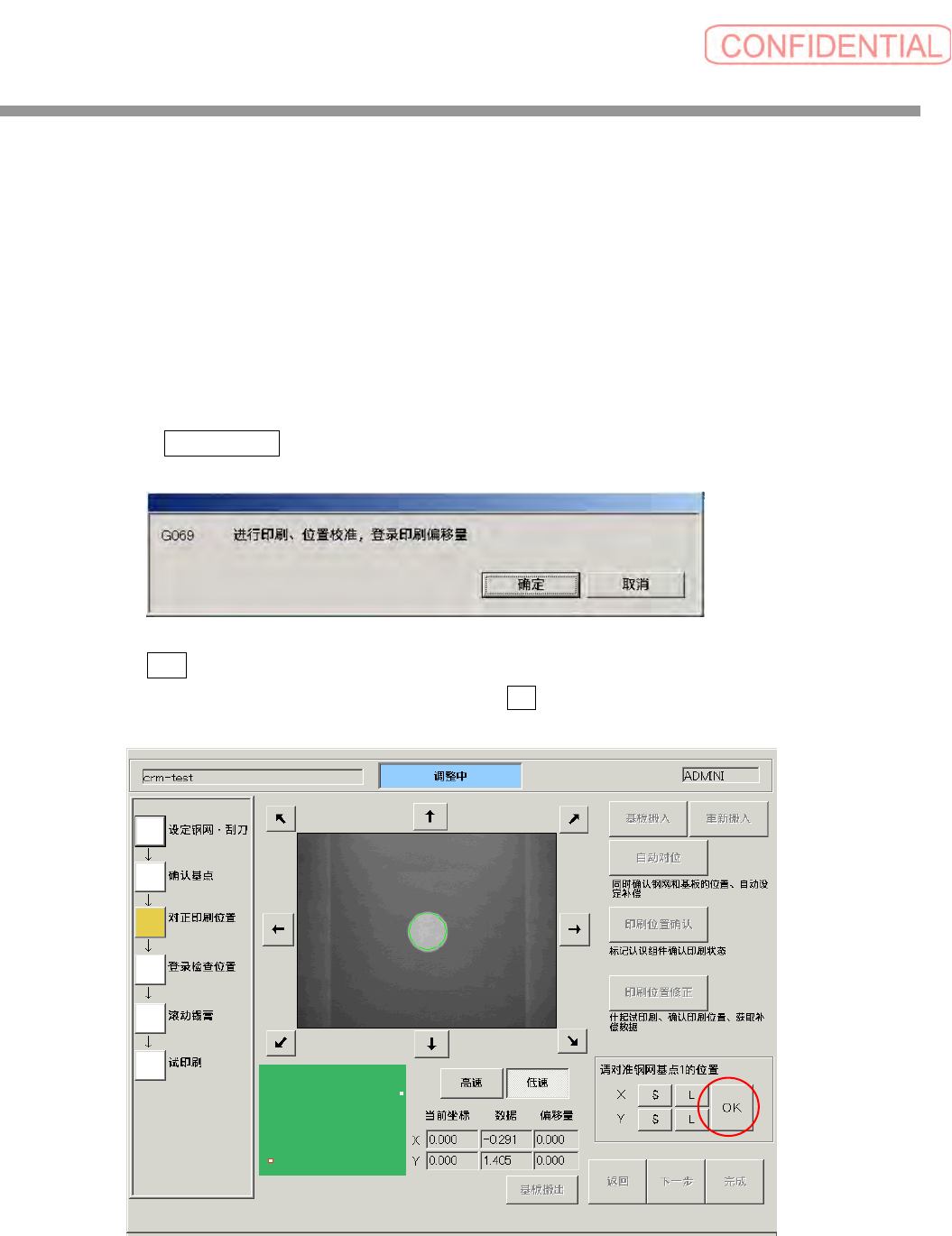

ⅰ）执行 印刷位置修正 时，首先识别基板的基点，并显示对正点。实行自动识别，基点移动到中心，
然后出现下列讯息。
按 确定 。查看中心显示的位置以及钢网上的点是否对准。如果已经对正，则无需其它操作，否
则，按动箭头调整没有对正的情况，然后按① OK 。
对两点执行上述操作。
①
