操作篇 4．新机种生产 1-26 SI-P850 (CS) （1） 自动对位 执行 自动对位 时，设备将： 1) 自动识别钢网的基点； 2) 移动到钢网边的对正点； 3) 执行自动认识，并移动到中心点。 显示以下讯息。 按① 确定 键。 检查并确保显示的位置在中心， 且钢网的点应对正。 如果已经对正， 则无需其它操 作，否则，按动箭头调整没有对正的情况，然后按② OK 键。 对两点执行上述操作。 然后，照相机移动到基板的对正点。以同样的…
操作篇
4．新机种生产
SI-P850 (CS) 1-25
4-2-3. 对正印刷位置
印刷时必须设定印刷偏移量来对正钢网和基板。
按顺序运行（1）自动对位 ，（2）印刷位置确认 ，和（3）印刷位置修正 。
（2）印刷位置确认 是备选的。在第（3）步执行印刷前，必要时应检查印刷位置。
⑴ 实行 自动对位
认识钢网的对位点，自动设定印刷偏移量。
自动调整印刷位置。
⑵ 印刷位置确认
在钢网和基板上识别基点，幷修正印刷位置。修正后，工作台上移，设备进入印刷状态。
目测检查印刷位置是否正确。
如果没有对正，可以轻按触摸屏上显示的箭头按钮进行对正。
⑶ 然后运行 印刷位置修正 。
执行印刷操作，将印刷前自动识别的对准点与焊接位置进行比照，检测不对正的情况，然后设定印刷偏
移量，来准确地调整印刷位置。
(1)
(2)
(3)
操作篇
4．新机种生产
1-26 SI-P850 (CS)
（1） 自动对位
执行 自动对位 时，设备将：
1) 自动识别钢网的基点；
2) 移动到钢网边的对正点；
3) 执行自动认识，并移动到中心点。

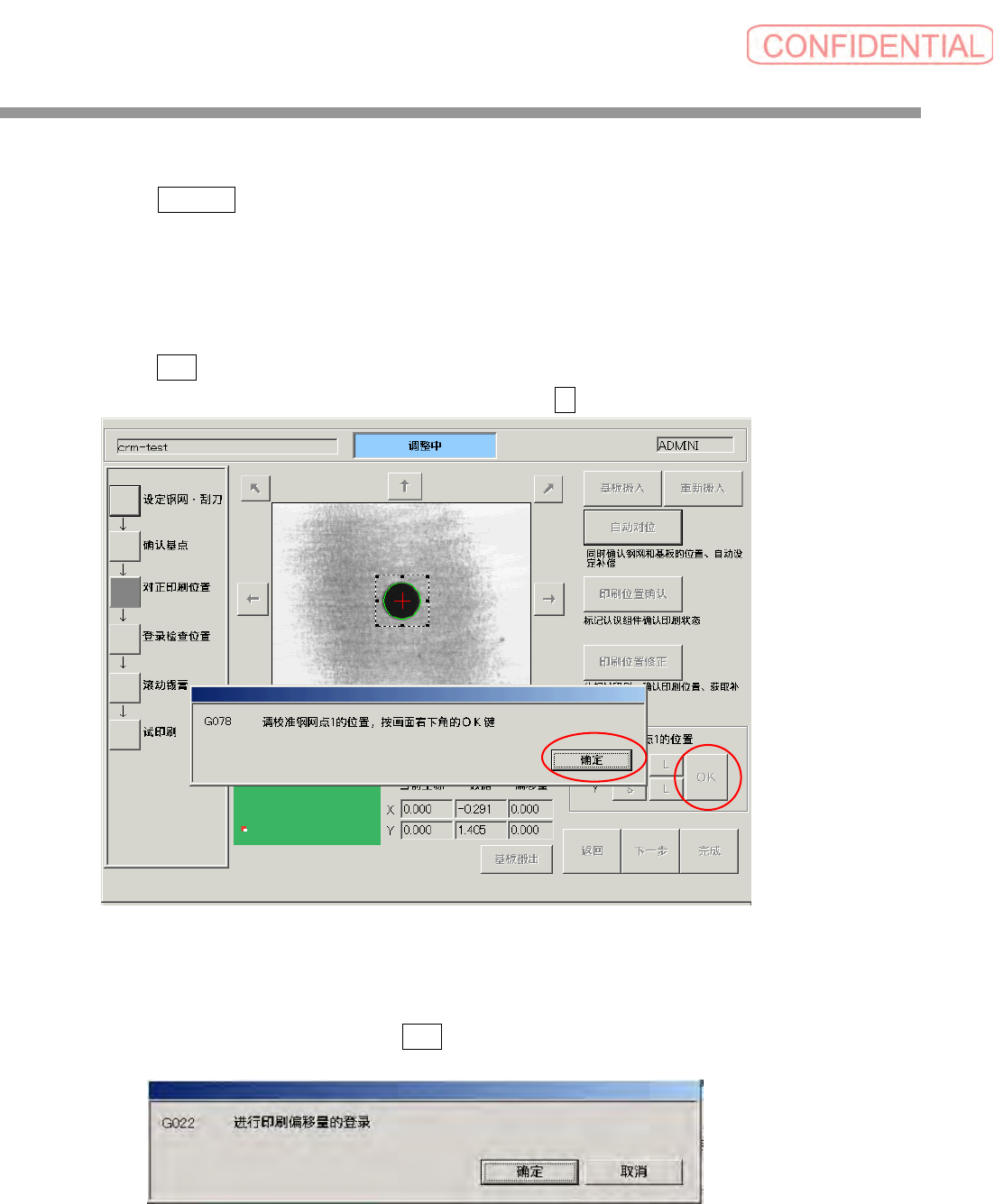

显示以下讯息。
按① 确定 键。检查并确保显示的位置在中心，且钢网的点应对正。如果已经对正，则无需其它操
作，否则，按动箭头调整没有对正的情况，然后按② OK 键。
对两点执行上述操作。
然后，照相机移动到基板的对正点。以同样的方式，将基板的点调整到中心。
完成调整后，会显示以下讯息。按 确定 ，在机种情报中登录印刷偏移量。
①
②
操作篇
4．新机种生产
SI-P850 (CS) 1-27
注意：
对正点应当在 数据修正 画面上登录到机种情报中。
如果没有登录，钢网的基点用作对正点。
