操作篇
4．新机种生产
1-22 SI-P850 (CS)
（３）清洁纸卷上量
卷上量从多到少，可点击 设置 选择 5 个阶段。
最小量为最大量的 40%。
4-2-2. 设定确认基点
在本画面中登录基点的学习和认识图形。
（1） 基板搬入
按基板搬入时，设备进入等待基板搬入的状态。
在基板放在入口后，会将其送入、固定和输送到印刷位置。

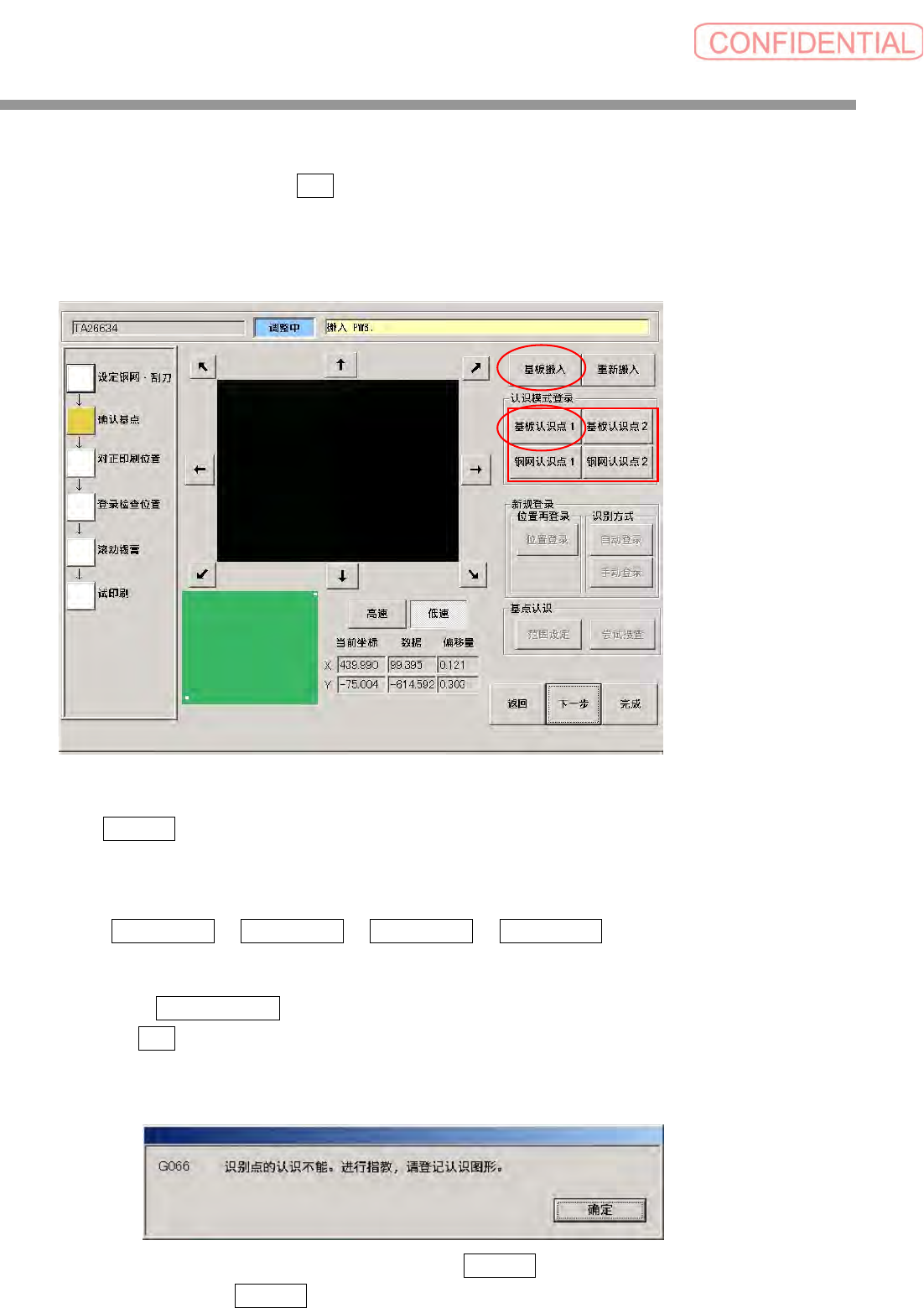

（2） 设定确认基点
按 基板认识点 1 、基板认识点 2 、钢网认识点 1 和钢网认识点 2 对基点进行设定。
照相机移动到基点位置，在画面上显示基点。自动识别后将基点移动到视频影像中心。
显示 登录的基点位置 的讯息。
按 确定 时，登录当前位置，下一次引用基点时，照相机会进入位置。
没能识别 G 基点时：
出现以下讯息。
通过学习，将基点移动到视频影像的中心，按 位置登录 。
然后按认识图形 自动登录 ，来登录认识图形。
①
②
操作篇
4．新机种生产
SI-P850 (CS) 1-23
认识的修正值过低时：
修正值低于机种情报中设定的数值时，即使识别了基点，仍会出现以下讯息。
基点没有位于视频影像的中心时，通过学习，将基点移动到视频影像中心，并按 位置登录 。
按认识图形 自动登录 ，来登录认识图形。
【登录认识图案】
自动登录 登录基点识别区域和额外的 40 像素作为认识图形。
手动登录 接触区域的左上角和右下角，在视频影像上登录为认识图形。
【设定认识区域】
可以用过基点识别 范围设定 来指定搜查的基点区域。
按 范围设定 ，然后在视频影像上接触区域的左上角和右下角来进行指定。
指定区域的输入会输入机种情报中的开始位置和搜查窗尺寸。
也可将像素值直接输入机种情报中。
【尝试搜查】
按 尝试搜查 时，在登录的认识图案中搜查显示的影像。显示搜查结果的位置和修正值。
①
②
③
操作篇
4．新机种生产
1-24 SI-P850 (CS)
【学习步骤】
在视频影像中按基点。 基点移动到影像中心。
按动影像周围的箭头时，基点移动到箭头的反方向。
使用高速和低速按钮，可以变更移动速度。
按动绿色基板影像的一部分时，照相机会移动到您所按的位置。
