操作篇 6．机种情报项目 1-44 SI-P850 (CS) 6. 机种情报项目 有关要印刷的基板的信息登录在机种情报中。 可以在 数据修正 画面上检查和变更机种情报的内容。 按主菜单上的 数据修正 。显示下列画面。 对于资料修正，提供有 7 个画面。 基板数据 ，钢网/治具/刮刀 ， 印刷条件 ， 基板基点 ， 钢网基点 ， 清洁 和 对位置 。 ① 数据范围 显示接触输入值时，输入值的可用范围。 ② 键 显示可输入数值的键盘。 ③ …
操作篇
5．机种转换
SI-P850 (CS) 1-43
4. 返回到生产画面。按 开始 。
开始生产。
操作篇
6．机种情报项目
1-44 SI-P850 (CS)
6. 机种情报项目
有关要印刷的基板的信息登录在机种情报中。
可以在 数据修正 画面上检查和变更机种情报的内容。
按主菜单上的 数据修正 。显示下列画面。
对于资料修正，提供有 7 个画面。基板数据 ，钢网/治具/刮刀 ，印刷条件 ，基板基点 ，钢网基点 ，
清洁 和 对位置 。
① 数据范围 显示接触输入值时，输入值的可用范围。
② 键 显示可输入数值的键盘。
③ 选择 变更为模式选择画面。
④ 登录 将正在编辑的机种情报写入硬盘。
⑤ 返回 返回到主菜单。
①
③
②
⑤
④
操作篇
6．机种情报项目
SI-P850 (CS) 1-45

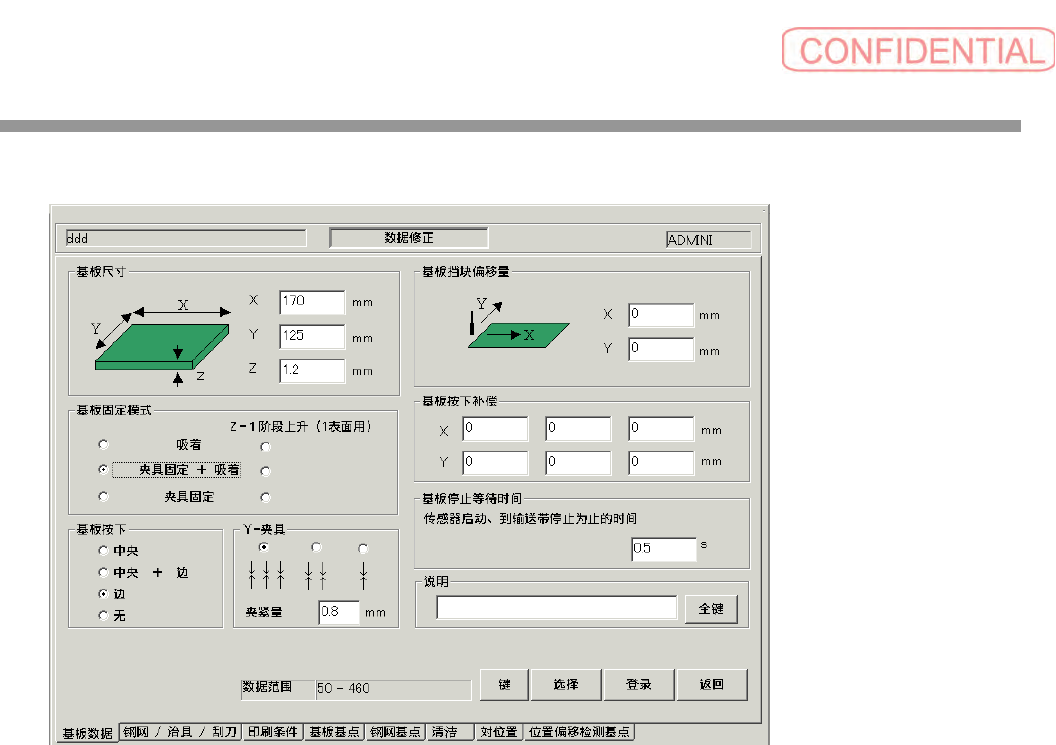

6-1. 基板数据
① 基板尺寸
输入基板外部尺寸（水平和垂直）以及基板厚度。
根据输入值设定输送带的输送宽度和Z轴高度。
② 基板固定模式
指定固定基板的方式。
吸着： 用吸气的方式固定基板。
夹具固定： 将基板用输送带轨道卡住幷固定住。
夹具固定＋吸着： 用夹具和吸气的方式固定基板。
Z-1 阶段上升：
在规则模式中，在“Z”上升前，基板通过 Y 夹具操作搬入中心。但是，通过一个阶段的上升，
“Z”从开始移动到顶部。对于背面没有零件的基板采用该种操作。
③ 基板挡块偏移量
当基板的停止位置需要移动到右侧或左侧时，输入 X 值。
当挡块位置因为基板的切口等需要向 Y 方向移动时，输入 Y 值。
④ 基板停止等待时间
由于基板从挡块弹回而无法定位时，将此值增大（等待时间设定的长一些）。
①
②
③
④
⑤
⑥
⑦
⑧
