关于本操作说明书 安全 SI-P850 (CS) 15 电路、安全控制电路、空气电路 本机的主要电路、安全控制电路以及 空气电路如下所示。 ■ 主要电路
关于本操作说明书
安全
14 SI-P850 (CS)
联锁的规格
本机的联锁规格如下所示。
联锁打开 联锁关闭
自动生产 可操作 不可操作
更换机种 可操作 不可操作
机械调整 可操作 不可操作
手动操作 可操作 可操作
打开盖子 紧急停止（注 1） 无反应
（注1） 如打开联锁钥匙则盖子将被锁定，所以通常在联锁打开的状态下盖子无法打开。
如在盖子开启的状态下打开联锁钥匙，机器将紧急停止。
例外 锡膏供给、溶剂供给、清洁纸（清洁布）交换、画面检查的信息显示时，卸下盖子的锁即可
打开。此状态下，即使打开机器也不会发生紧急停止。此时，驱动部处于关闭状态。
紧急停止的规格
本机的紧急停止规格如下所示。

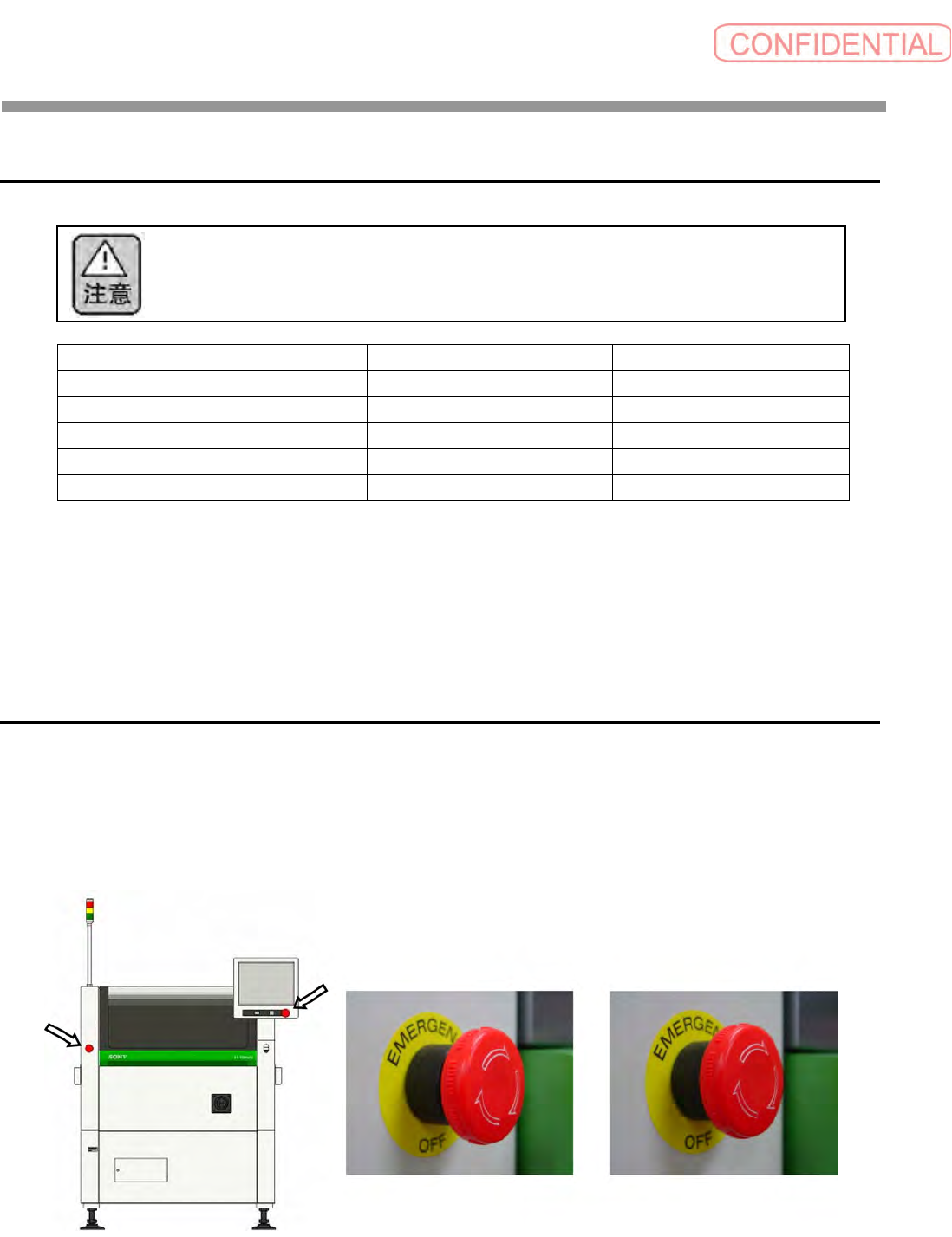

紧急停止开关，在前左侧和触摸屏下方各1个，在后右侧有1个。
紧急情况下，如按此开关，装置驱动部将立刻停止。
解除时，向右旋转按钮。
• 联锁钥匙必须由安全管理人员保管。
• 联锁关闭下的作业，为了防止危险，请以安全管理员或安全管理会为前提进行。
OFF ON
关于本操作说明书
安全
SI-P850 (CS) 15
电路、安全控制电路、空气电路
本机的主要电路、安全控制电路以及空气电路如下所示。

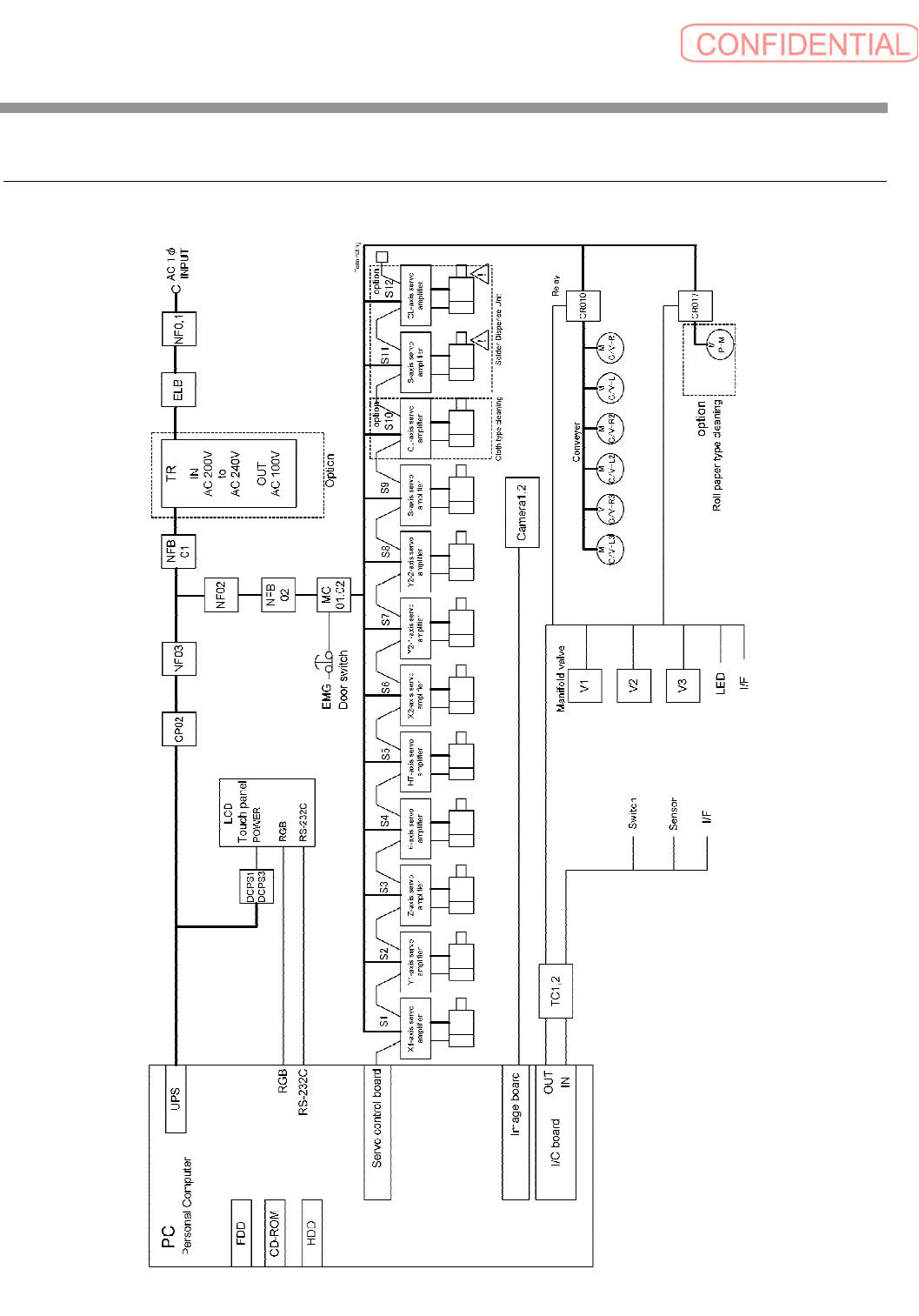

■ 主要电路
关于本操作说明书
安全
16 SI-P850 (CS)

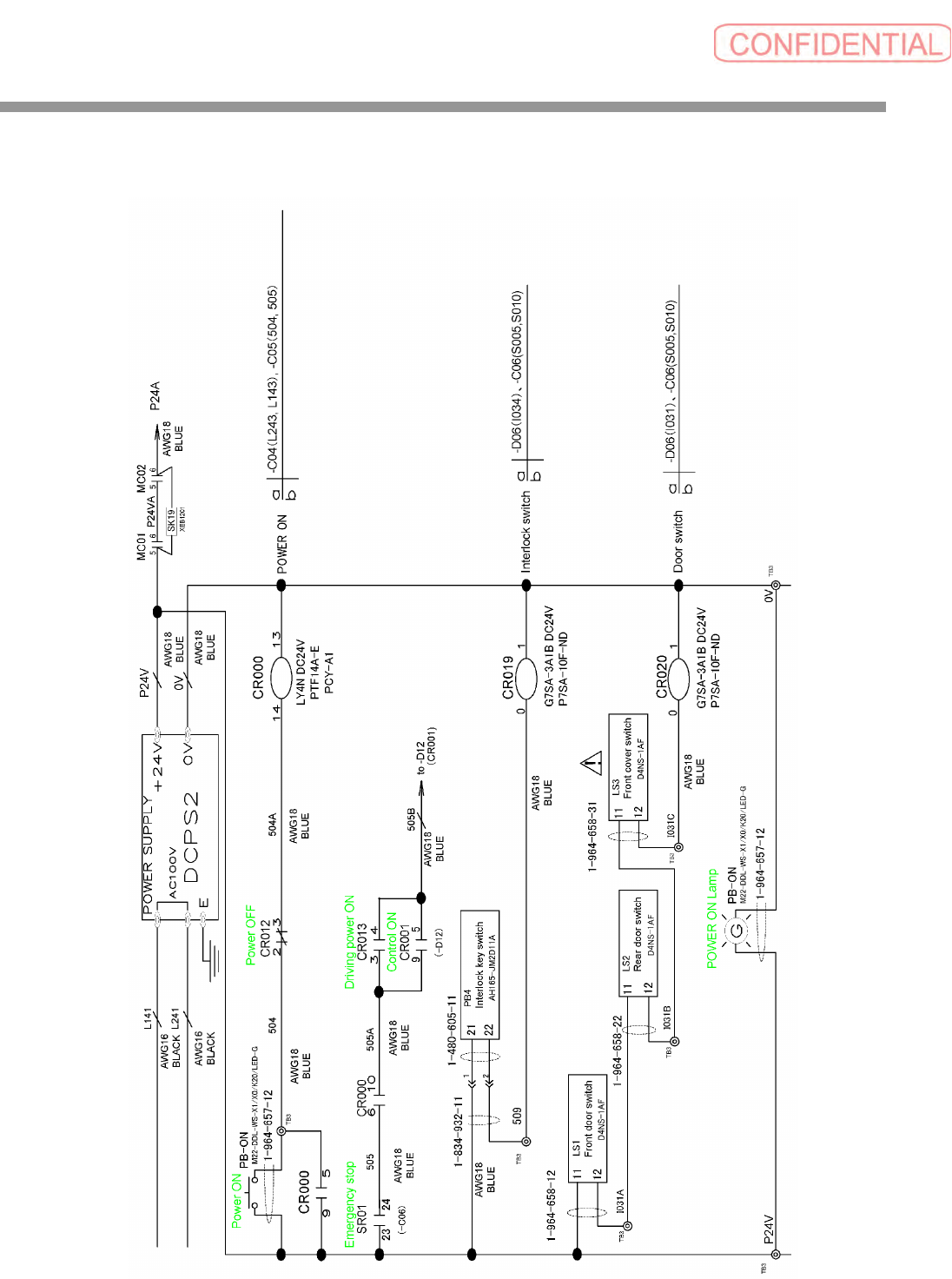

■ 安全控制电路
