设定篇 2. 钢网 SI-P850 (CS) 4 - 3 2-1. M 尺寸钢网（ 650mm×550 mm ）的安装 1. 按照图的位置安装左右钢网框的挡块，以按下的状态进行固定。 后方的钢网框挡块也同样安装。 2. 将钢网框后方的挡块安装在从后方钢网揿钮开始的第三个孔处。 （机器后方观察图） 揿钮
设定篇
2. 钢网
4-2 SI-P850 (CS)
2. 钢网
钢网安装步骤

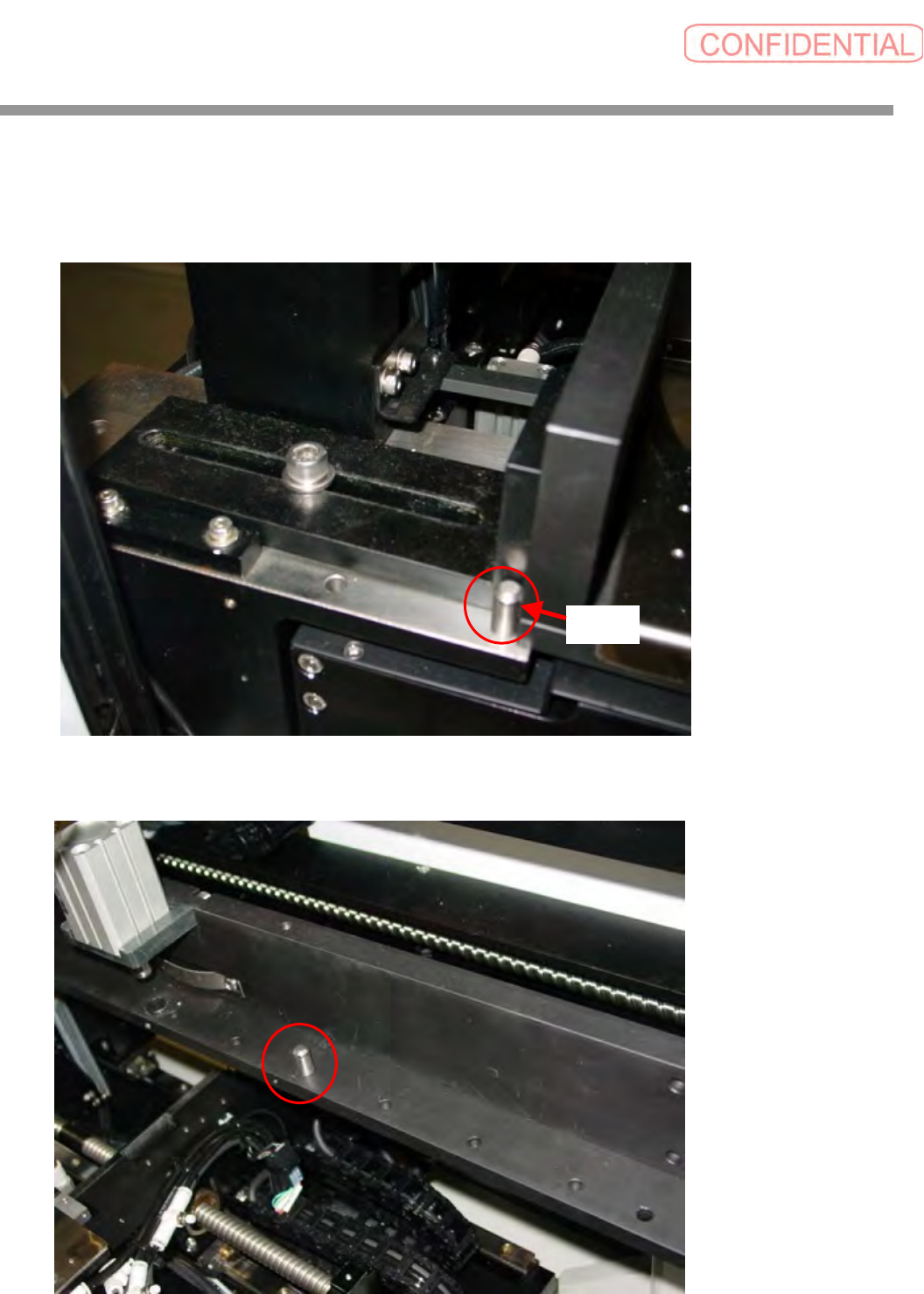

① 放松前后各自右边和左边钢网框的固定螺钉，将挡块针安装在钢网尺寸对应位置的针孔处。
钢网尺寸为 650×550、550×650、750×750 时使用细的挡块针（照片 1），736×736 时使用粗的一边是平
的挡块针（照片 2）。
② 使钢网框滑动按挡块针，用固定螺钉固定。
③ 安装到钢网后方，对应钢网尺寸位置的针孔处。
钢网尺寸为 650×550、550×650、750×750 时使用细的挡块针，736×736 时使用粗的挡块针（照片 3）。
④ 安装按压挡块钢网。
照片１ 照片２ 照片３
挡块针
固定螺钉
挡块针
挡块针用针孔
钢网
前面
设定篇
2. 钢网
SI-P850 (CS) 4-
3
2-1. M 尺寸钢网（650mm×550 mm）的安装
1. 按照图的位置安装左右钢网框的挡块，以按下的状态进行固定。
后方的钢网框挡块也同样安装。
2. 将钢网框后方的挡块安装在从后方钢网揿钮开始的第三个孔处。（机器后方观察图）
揿钮
设定篇
2. 钢网
4-4 SI-P850 (CS)
2-2. M 尺寸纵向钢网（550 mm×650mm）的安装
1. 将左右钢网框的挡块移动至下图所示位置，以按下的状态进行固定。
后方的钢网框挡块也同样安装。
2. 将钢网框后方的挡块安装在从后方钢网揿钮开始的第四个孔处。（机器后方观察图）
纵向
