操作篇 13．选配功能 1-102 SI-P850 (CS) ③ 裁剪器关闭等待时间 裁剪器关闭后，指定到容器开始上下动作的等待时间。 ④ 容器按下１ ⑤ 容器按下２ ⑥ 容器牵引 在锡膏供给中，为了挤出锡膏，固定活塞。 ( １ ) 按压锡膏容器增加压力．．．．．．．容器按下 1 ( ２ ) 想挤出的锡膏份量，慢慢地按压．．．容器按下 2 ( ３ ) 为了释放压力牵引容器．．．．．．．容器牵引 对于以上内容，指定各个动作的速度、夹紧量、…
操作篇
13．选配功能
SI-P850 (CS) 1-101
13-3-2. 锡膏自动供给动作设定
1. 从主菜单按数据修正。
通过标签锡膏供给进行供给动作的设定。
① 供给有无
指定是否进行锡膏自动供给。
② 供给模式
进行锡膏供给时，是左右两边供给还是互相供给，仅可指定一种供给模式。
① ②
③
④
⑤
⑥
⑦
⑧
⑨
⑩ ⑪
⑫
操作篇
13．选配功能
1-102 SI-P850 (CS)
③ 裁剪器关闭等待时间
裁剪器关闭后，指定到容器开始上下动作的等待时间。
④ 容器按下１
⑤ 容器按下２
⑥ 容器牵引
在锡膏供给中，为了挤出锡膏，固定活塞。
(１) 按压锡膏容器增加压力．．．．．．．容器按下 1
(２) 想挤出的锡膏份量，慢慢地按压．．．容器按下 2
(３) 为了释放压力牵引容器．．．．．．．容器牵引
对于以上内容，指定各个动作的速度、夹紧量、到下一次动作的等待时间。
①容器按下 1 ②容器按下 2 ③容器牵引
⑦ 裁剪器启动等待时间
裁剪器启动后，指定锡膏断开的等待时间。
⑧ 测定范围
通过激光传感器指定测定锡膏滚动直径的范围。
⑨ 初始供给设定
生产开始时，在钢网上没有锡膏的状态下为了供给比平常多的锡膏，指定代替容器按下 2 夹紧量
的夹紧量。
⑩ 连续供给次数
被查出锡膏滚动直径较小后，指定是否进行多次供给。
1 次的供给量较少时，指定 2 以上的数字。
⑪ 检测间隔
指定是否进行多次锡膏滚动直径的测量。
因为测量只能在刮刀从前方移动到后方时进行，为0时一次 2 块基板，为1时一次 4 块基板。
操作篇
13．选配功能
SI-P850 (CS) 1-103

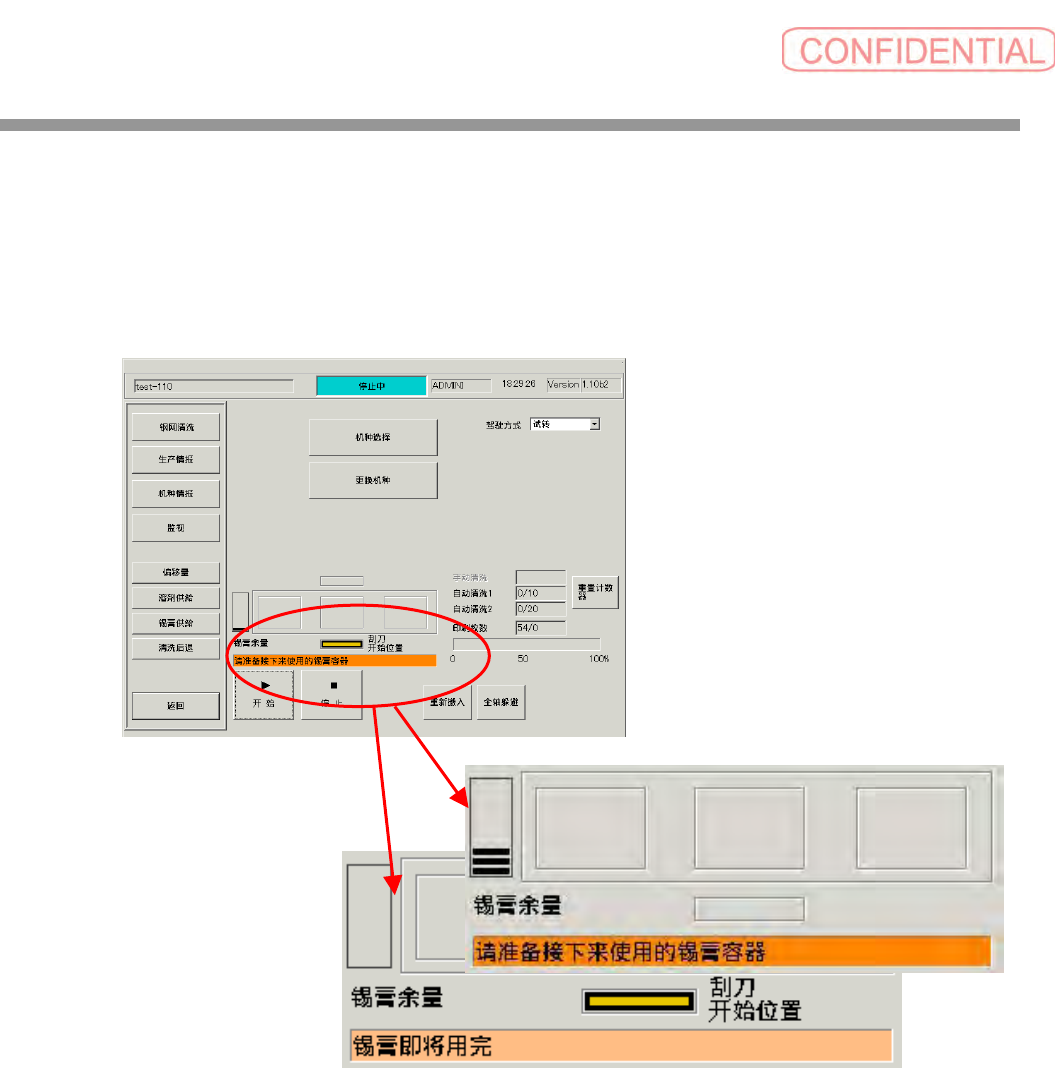

⑫ 警告显示
容器的锡膏余量较少时，将显示两种警告信息。
通过%指定各自信息显示的余量。
余量从0到50mm为100%。
容器准备： “请准备接下来使用的锡膏容器。”
锡膏余量少： “锡膏即将用完”
