设定篇 3. 锡膏自动供给装置 SI-P850 (CS) 4 - 9 【安装】 上下动作部与活塞架的倒角部吻合并 压入，降低至与上面一致的地方。 3-3. 供给装置的位置 通过供给装置的左右位置可变更挡块和传感器位置的偏移。 请设定为与基板尺寸吻合。 左右各有 1 个挡块。 挡块偏移后，请打开传感器调整位置。 ① 与此位置吻合并压入 挡块 传感器 动 移
设定篇
3. 锡膏自动供给装置
4-8 SI-P850 (CS)

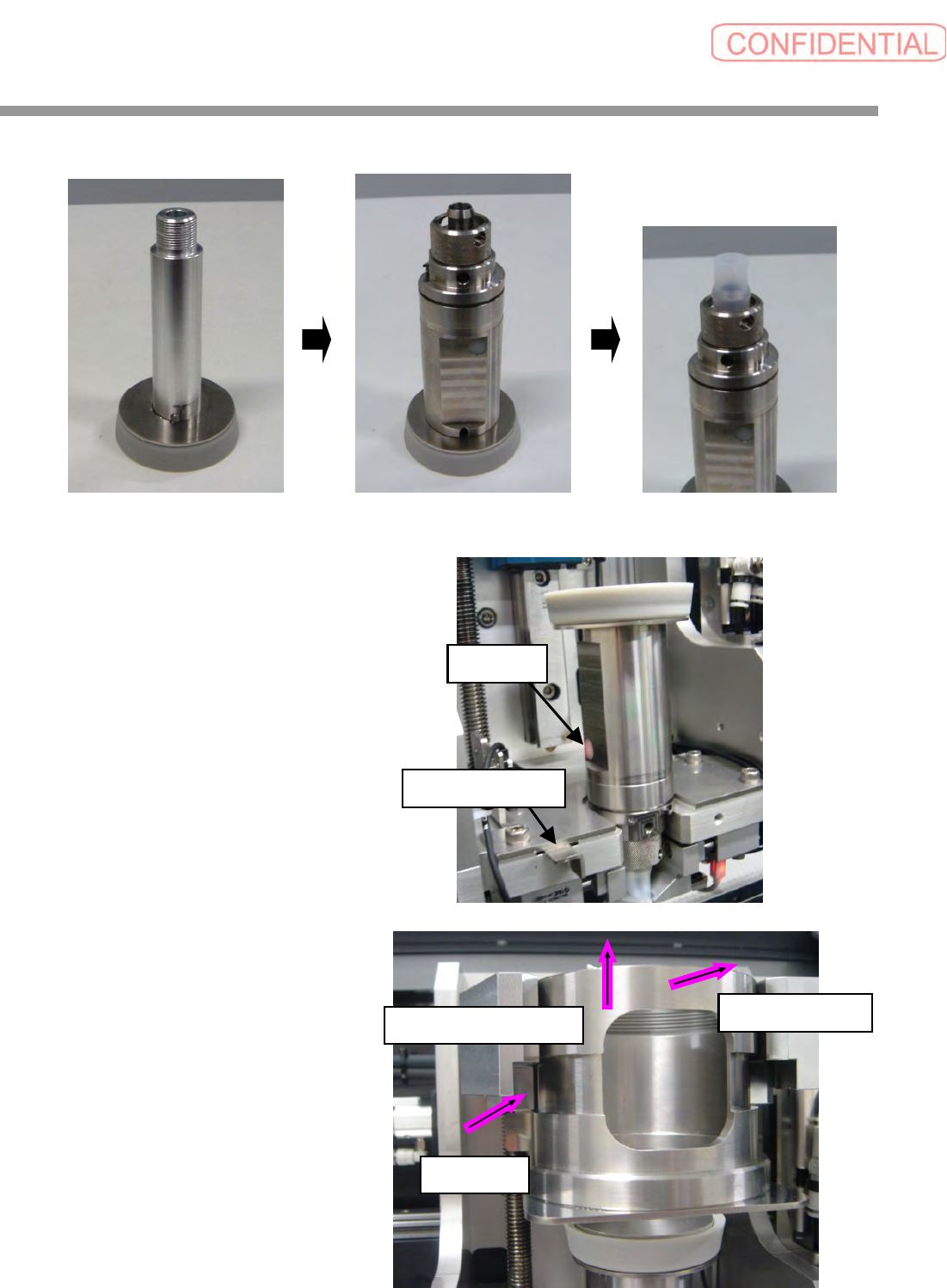

【组图】
将衬垫和衬垫压环安装到活塞上。 将活塞插入活塞架并安装活塞揿钮。 将管吸嘴安装到活塞架。
【安装】
将有白色○的一方向左，直到喀嚓一声
再压入。
【拆卸】
请一边向左按压手前左侧的杆，一边往手前
拉活塞。
3-2. 活塞架
【拆卸】
一边按①的位置一边向上抬起活塞架，
往手前拉。
① 按
② 向上抬起
③ 往手前拉
白色○
拆卸杆
设定篇
3. 锡膏自动供给装置
SI-P850 (CS) 4-
9

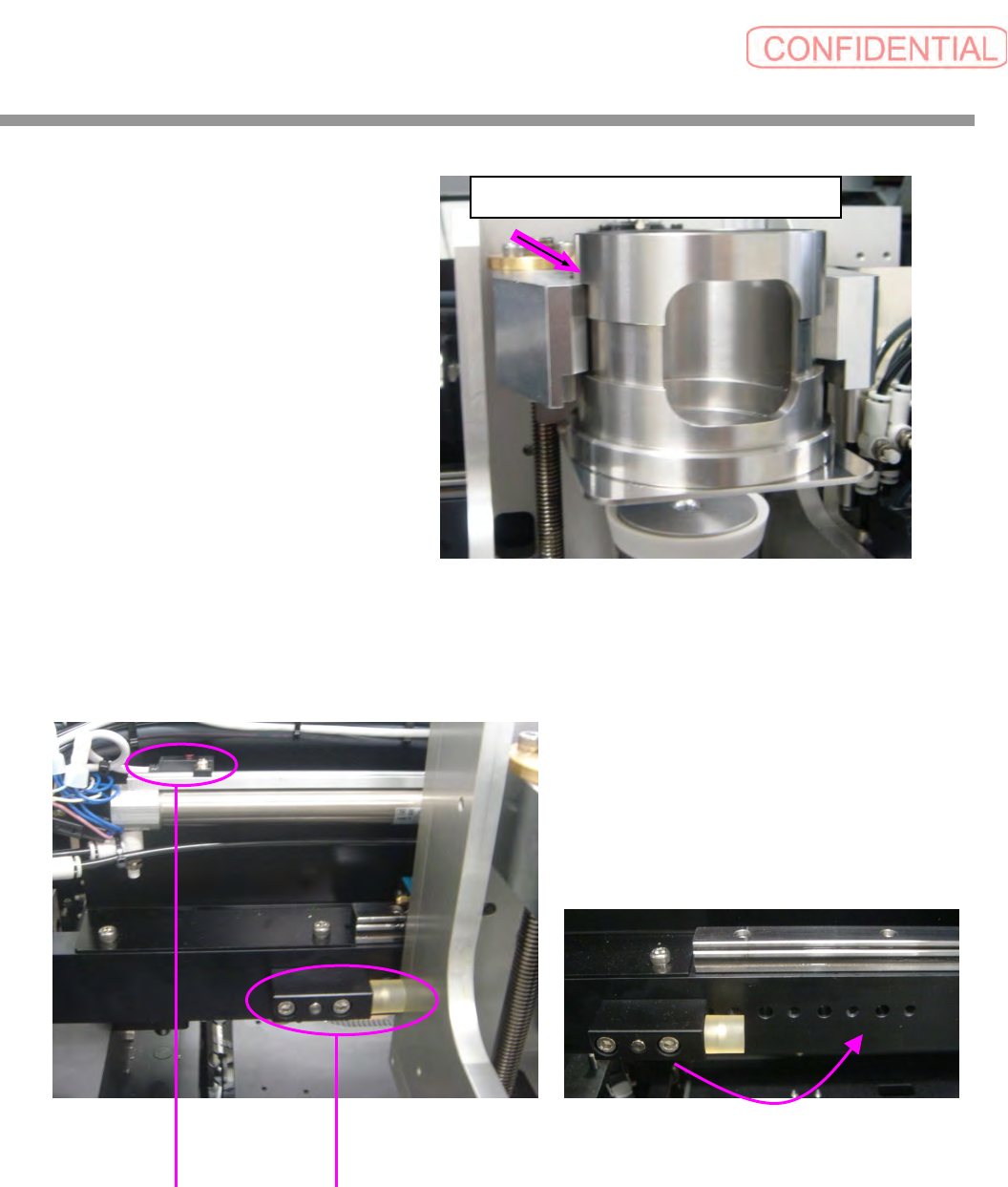

【安装】
上下动作部与活塞架的倒角部吻合并
压入，降低至与上面一致的地方。
3-3. 供给装置的位置
通过供给装置的左右位置可变更挡块和传感器位置的偏移。
请设定为与基板尺寸吻合。
左右各有 1 个挡块。
挡块偏移后，请打开传感器调整位置。
① 与此位置吻合并压入
挡块 传感器
动
移
设定篇
3. 锡膏自动供给装置
4-10 SI-P850 (CS)

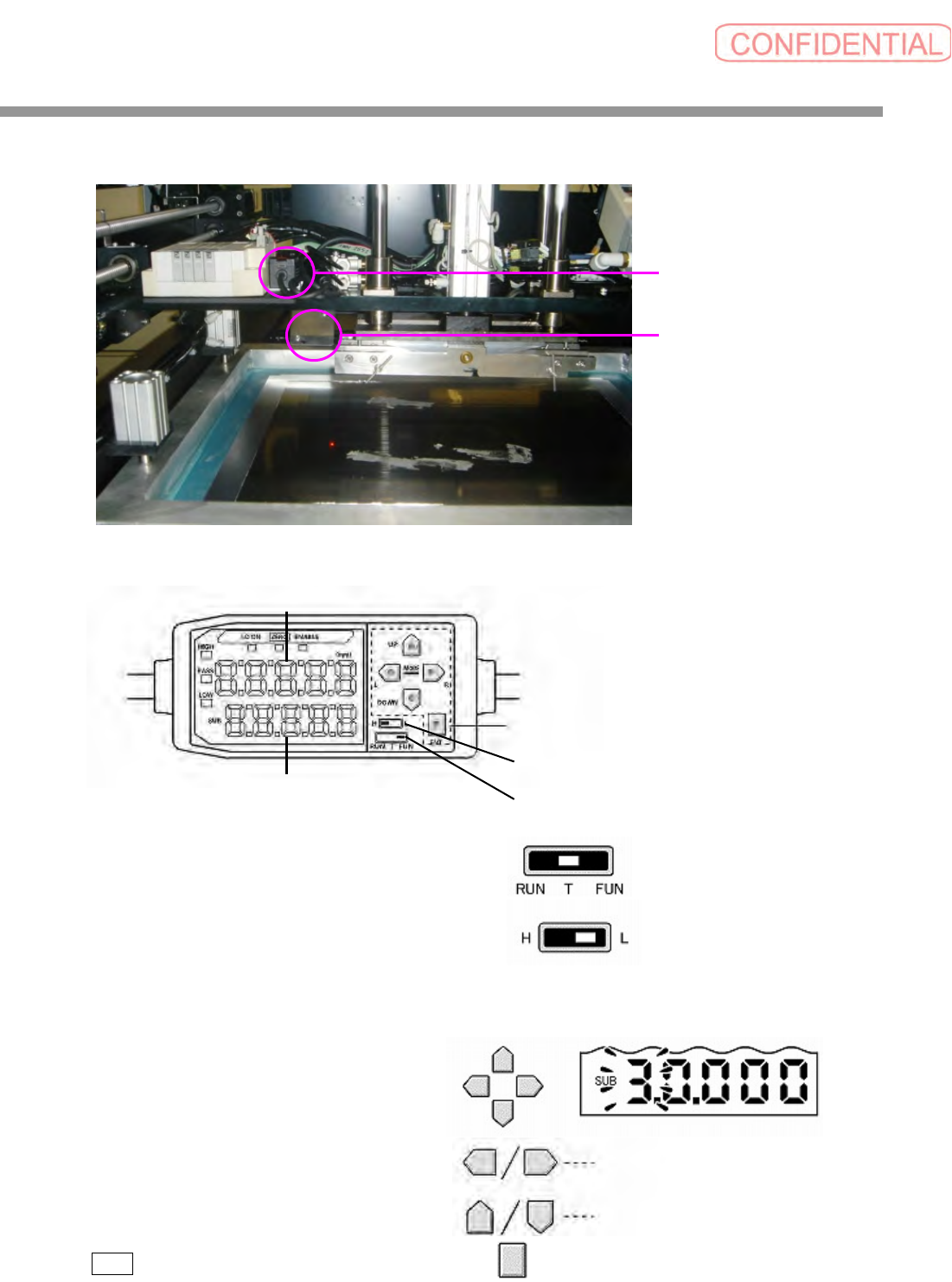

3-4. 锡膏滚动直径检出用激光传感器的调整
3-4-1. 检出阈值的设定
1．切换为 T 模式。
2．切换开关为设定的阈值。
在主数码器显示当前的测定值。
在辅助数码器显示当前被设定的阈值。
3．按光标键的任意一个键。
辅助数码器的最上位数闪烁。
4．设定阈值。
通常阈值请设定为 8～10mm 左右。
5．按 ENT 键确定。
放大器装置
传感头
阈值切换开关
模式切换开关
主数码器
辅助数码器
放大器装置
操作键
位数的移动
数值的变更
