操作篇 9．手动操作 1-66 SI-P850 (CS) ⑨ 外形夹具 只在有基板外形夹具选项的情况下才显示。 唧筒 ：设定开启/关闭将基板夹具部分固定于上方的唧筒。 调整器： 设定开启/关闭对基板夹具部分上下操作装置的吸着固定。 并可同时进行钢网的吸着固定。 唧筒 ON 唧筒 OFF 调整器 OFF 调整器 ON 从基板进行方向看到的图
操作篇
9．手动操作
SI-P850 (CS) 1-65

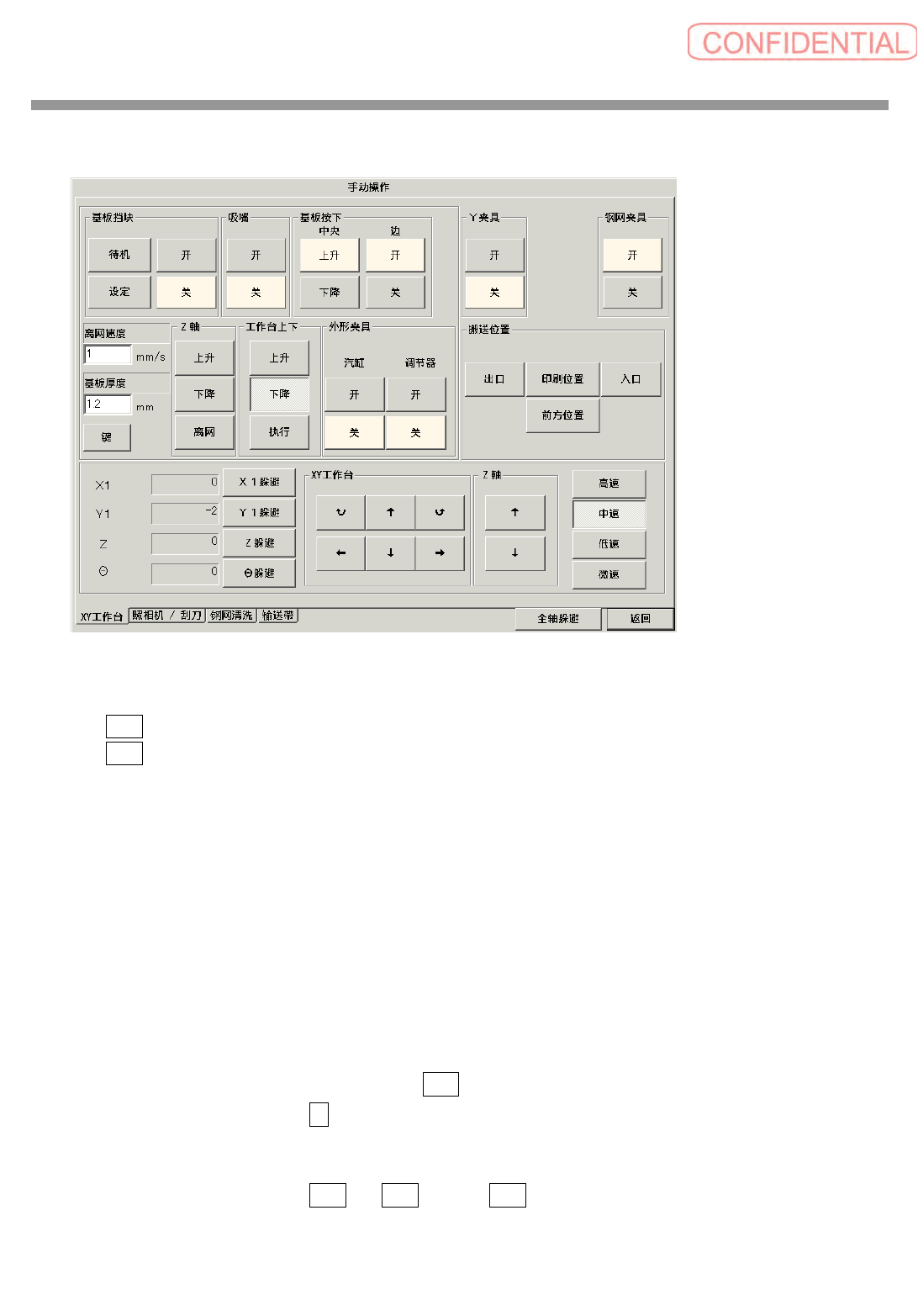

9-1. XY 工作台
① 基板挡块 设定开启/关闭挡块。
当挡块在输送带、基板上空的干涉位置或基板到达时，如果感应器开启，则不能启用挡块。
待机 照相机和挡块移动到后面的待机位置。
设定 挡块移动到搬入基板的位置。
② 吸嘴 设定开启/关闭空气吸引固定基板。
③ 基板按下 中央：设定开启/关闭基板中央压块。
边缘：设定开启/关闭基板边缘压块。
边缘压块只在有基板外形夹具选项的情况下才显示。
④ Y 夹具 设定开启/关闭 Y 夹具固定基板。
⑤ 钢网夹具 设定开启/关闭钢网夹具。
⑥ Z 轴 上下移动 Z 轴。
在 Z 轴上升时如果按 离网 ，则将按照画面左侧注明的速度条件和基板厚度执行。
可以按 键 ，从显示的键盘输入数值，变更这些条件。
⑦ 工作台上下 上下移动 XY 工作台。
工作台 上升 或 下降 后，按 执行 开始操作。
⑧ 搬送位置 移动 XY 工作台的位置。
①
②
③
④
⑤
⑥
⑦
⑧
操作篇
9．手动操作
1-66 SI-P850 (CS)

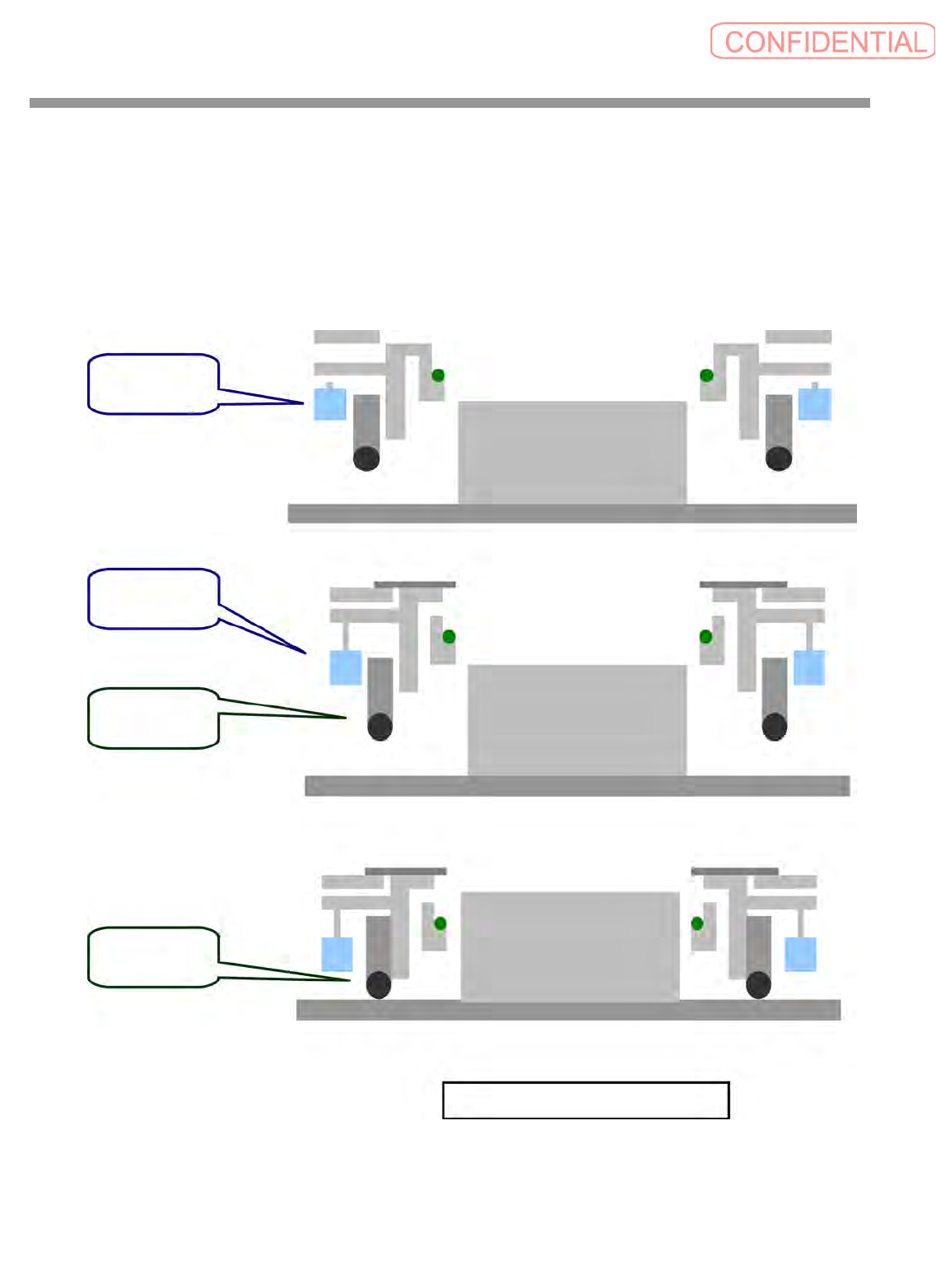

⑨ 外形夹具 只在有基板外形夹具选项的情况下才显示。
唧筒 ：设定开启/关闭将基板夹具部分固定于上方的唧筒。
调整器： 设定开启/关闭对基板夹具部分上下操作装置的吸着固定。并可同时进行钢网的吸着固定。
唧筒
ON
唧筒
OFF
调整器
OFF
调整器
ON
从基板进行方向看到的图
操作篇
9．手动操作
SI-P850 (CS) 1-67

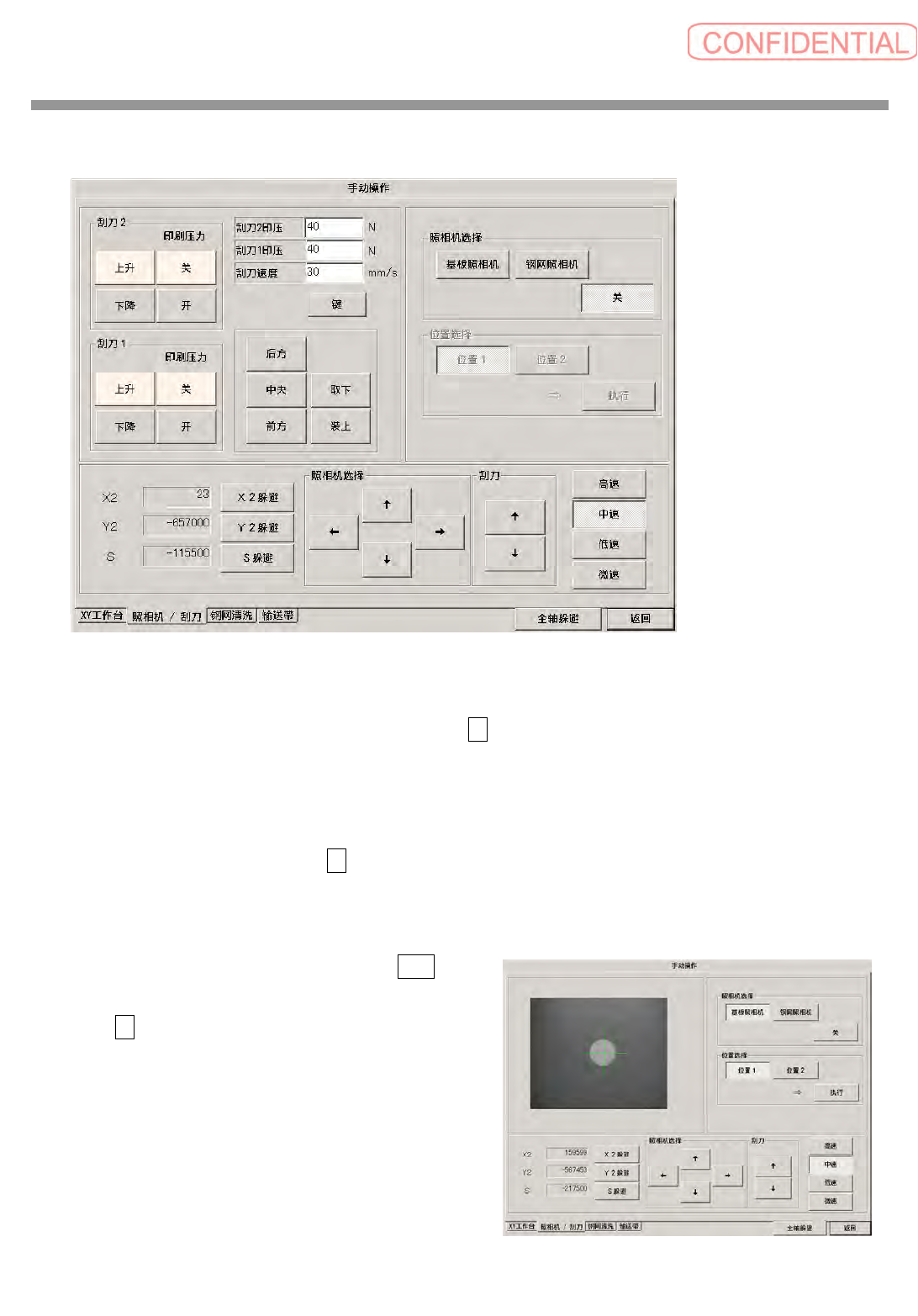

9-2. 照相机·刮刀
① 刮刀 1、刮刀 2
上下移动刮刀，并设定开启或关闭印刷压力。
右侧显示的压力值即为给定的印刷压力。可以按 键 ，从显示的键盘输入数值，变更这些条件。
② 刮刀位置
刮刀的位置可以向后方、前方、取下位置和装上位置移动。
安装或取下刮刀时，后面的刮刀（刮刀 2）向下移动。
移动速度如上方所示。可以按 键 ，从显示的键盘输入数值，变更速度。
③ 照相机选择
选择基板照相机或钢网照相机时，左侧显示视频影像。
在位置选择中选择基点的位置，然后按 执行 。
照相机移动到相应位置，并拍摄基点的影像。
按 关 时，视频影像关闭，返回到前一个画面。
①
②
③
