操作篇 5．机种转换 SI-P850 (CS) 1-41 5-2. 设定认识基点 1. 如果返回到生产画面，按更换机种。 2. 显示更换机种画面。如果必要，在更换机种中设定设定钢网·刮刀，确认基点，对正印刷位置，登录检查位置和滚动锡膏。设定钢网和刮刀，然后按下一步。

操作篇

5．机种转换

1-40 SI-P850 (CS)

① XY 工作台移动到印刷位置，照相机和刮刀移动回来，“Z”上升。

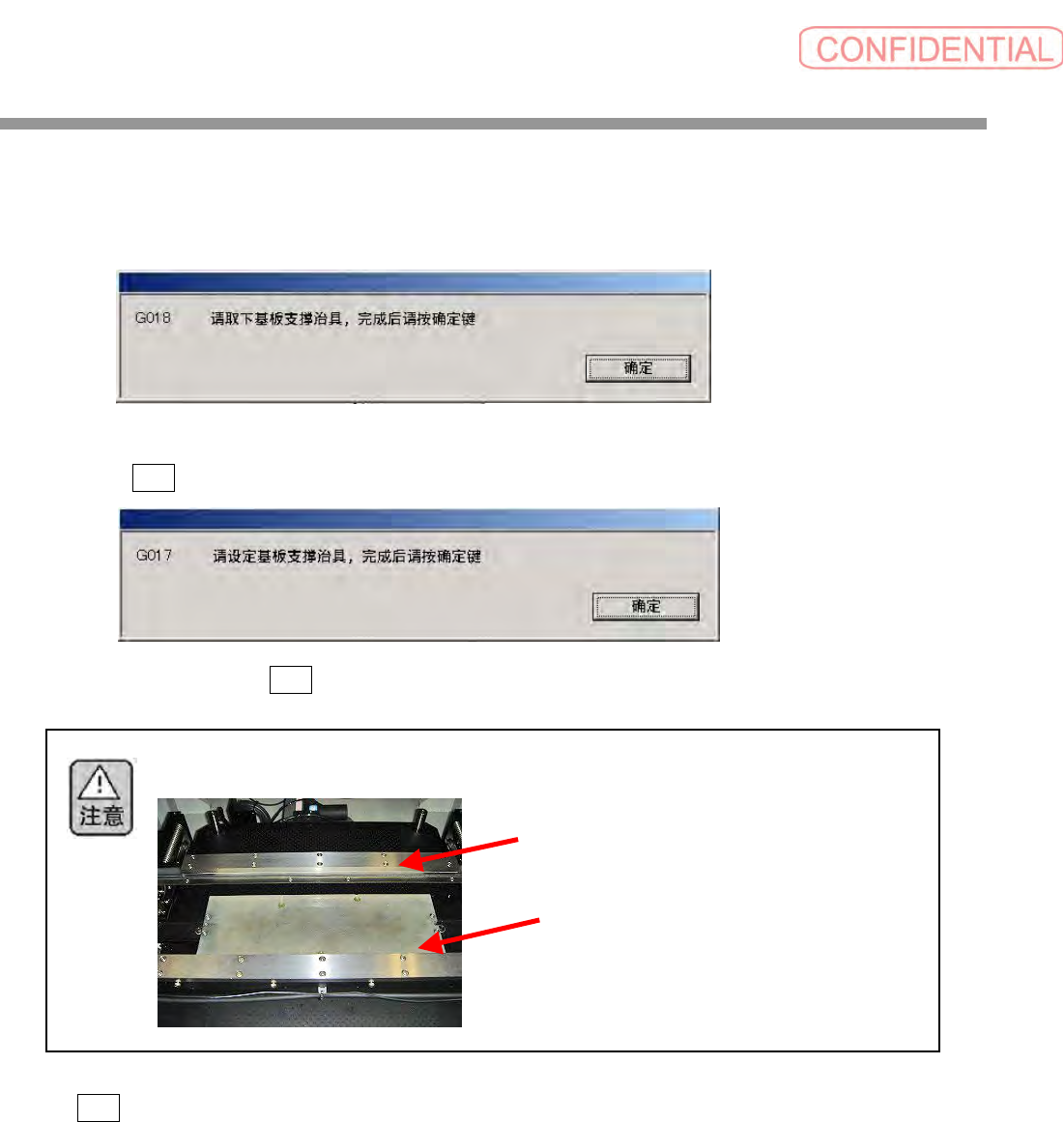

② 显示下列讯息。请遵循指示。

但是，当轨道宽度加大时，该信息不显示。

③ 按确定。“Z”下降，在调整了轨道宽度后，“Z”再次上升。

④ 设定支撑治具，按确定键。“Z”下降，宽度自动调整完成。

设定支撑治具时，请注意不要被钢网边缘刮伤。

4. 按返回，返回生产画面。

操作篇

5．机种转换

SI-P850 (CS) 1-41

5-2. 设定认识基点

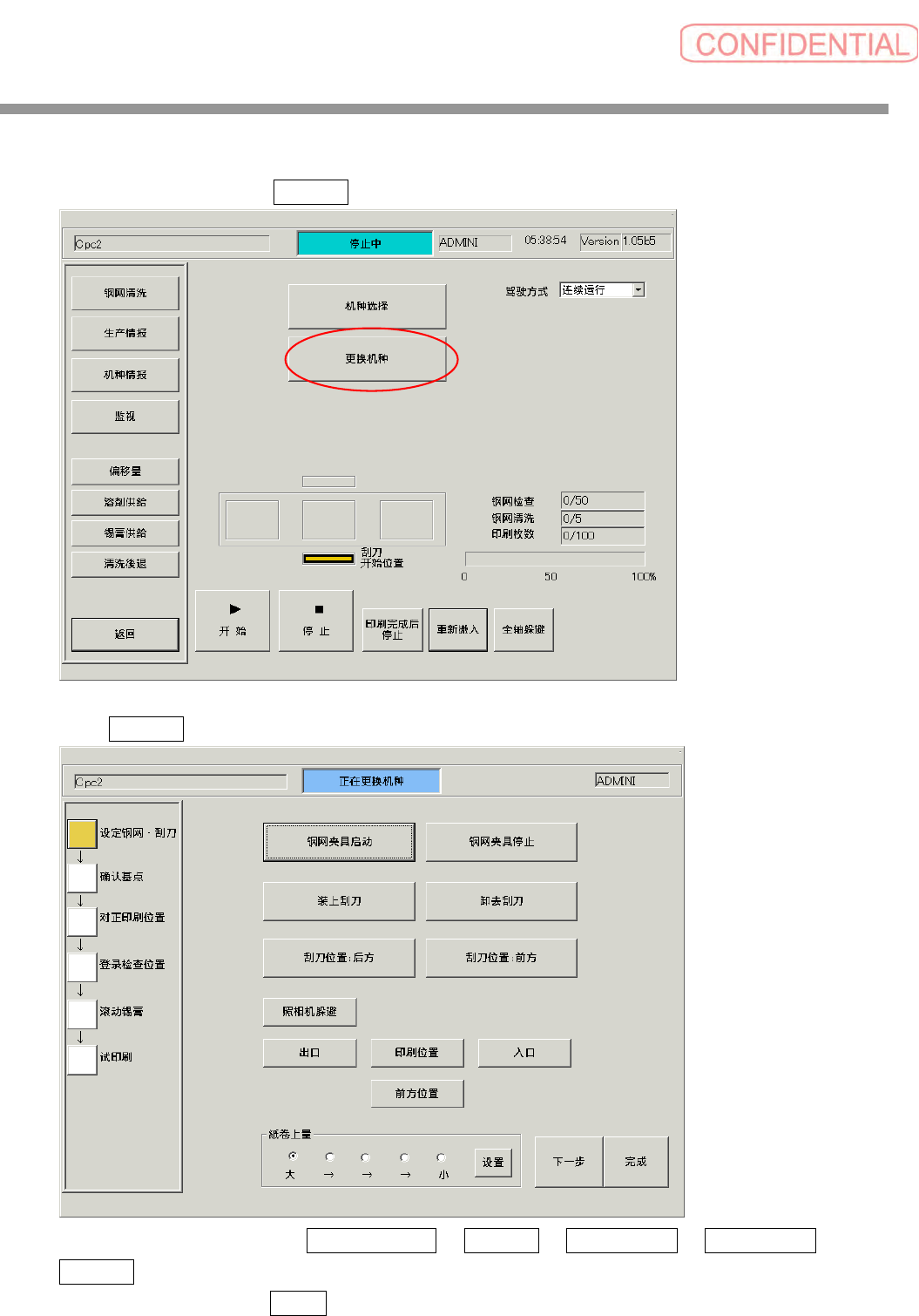

1. 如果返回到生产画面，按更换机种。

2. 显示更换机种画面。

如果必要，在更换机种中设定设定钢网·刮刀，确认基点，对正印刷位置，登录检查位置和

滚动锡膏。

设定钢网和刮刀，然后按下一步。

操作篇

5．机种转换

1-42 SI-P850 (CS)

3. 显示基点识别画面。在此画面上检查基点识别。

① 基板搬入

按基板搬入时，设备进入等待基板搬入的状态。

基板放入入口后，将被送入、固定和输送到印刷位置。

② 检查识别基点设定

按顺序按基板认识点 1 、基板认识点 2 、钢网认识点 1 和钢网认识点 2 。

照相机移动到基点位置，在画面上显示基点。

自动执行识别，而后，基点移动到影像的中心。

出现以下讯息时，登录基点的学习和认识图案。请参阅“新机种生产”中的“4-2-2.设定确认基点”。

检查了钢网和基板的所有四个基点后，按完成。
