操作篇 3．生产 1-16 SI-P850 (CS) ⑨ 锡膏供给 卸下门锁，即可打开门进行锡膏的供给。 此时伺服全部关闭。 锡膏供给后，点击 确定 则门被锁定，伺服开启。 伺服开启后，显示为下一次印刷时刮刀开始位置的选择信息。 下次印刷时,刮刀从选择的地方开始印刷。 ⑩ 清洗後退 让清洗装置躲到机器后面。然后卸下门锁、即可打开门进行钢网的检查。 此时伺服全部关闭。 画面检查完毕后，点击 确定 则门被 锁定，伺服开启。 伺服开启后，清洗…
操作篇
3．生产
SI-P850 (CS) 1-15
⑦ 偏移量 您可以变更机种情报中保留的印刷偏移量数值，调整印刷位置。
按 偏移量 时，显示以下窗口，可变更印刷偏移量。
1. 机种情报中目前登录的印刷偏移值。
2. 变更的印刷偏移值
按⑤ 登录 时，机种情报更新，这些变更值显示在①中，成为现在值。
3. 按箭头按钮时，变更偏移量，按照箭头方向移动锡膏。
每按动一次箭头，数值变化 0.01mm。
4. 按动 键 时，键盘出现。您可以直接输入数字，变更数值。
⑧ 溶剂供给 卸下门锁，即可打开门进行溶剂的供给。
此时伺服全部关闭。
溶剂供给后，点击 确定 则门被锁定，伺服开启。
① ② ③
④ ⑤
操作篇
3．生产
1-16 SI-P850 (CS)
⑨ 锡膏供给 卸下门锁，即可打开门进行锡膏的供给。
此时伺服全部关闭。
锡膏供给后，点击 确定 则门被锁定，伺服开启。
伺服开启后，显示为下一次印刷时刮刀开始位置的选择信息。
下次印刷时,刮刀从选择的地方开始印刷。
⑩ 清洗後退 让清洗装置躲到机器后面。然后卸下门锁、即可打开门进行钢网的检查。
此时伺服全部关闭。
画面检查完毕后，点击 确定 则门被锁定，伺服开启。
伺服开启后，清洗装置回到指定位置。
操作篇
4．新机种生产
SI-P850 (CS) 1-17

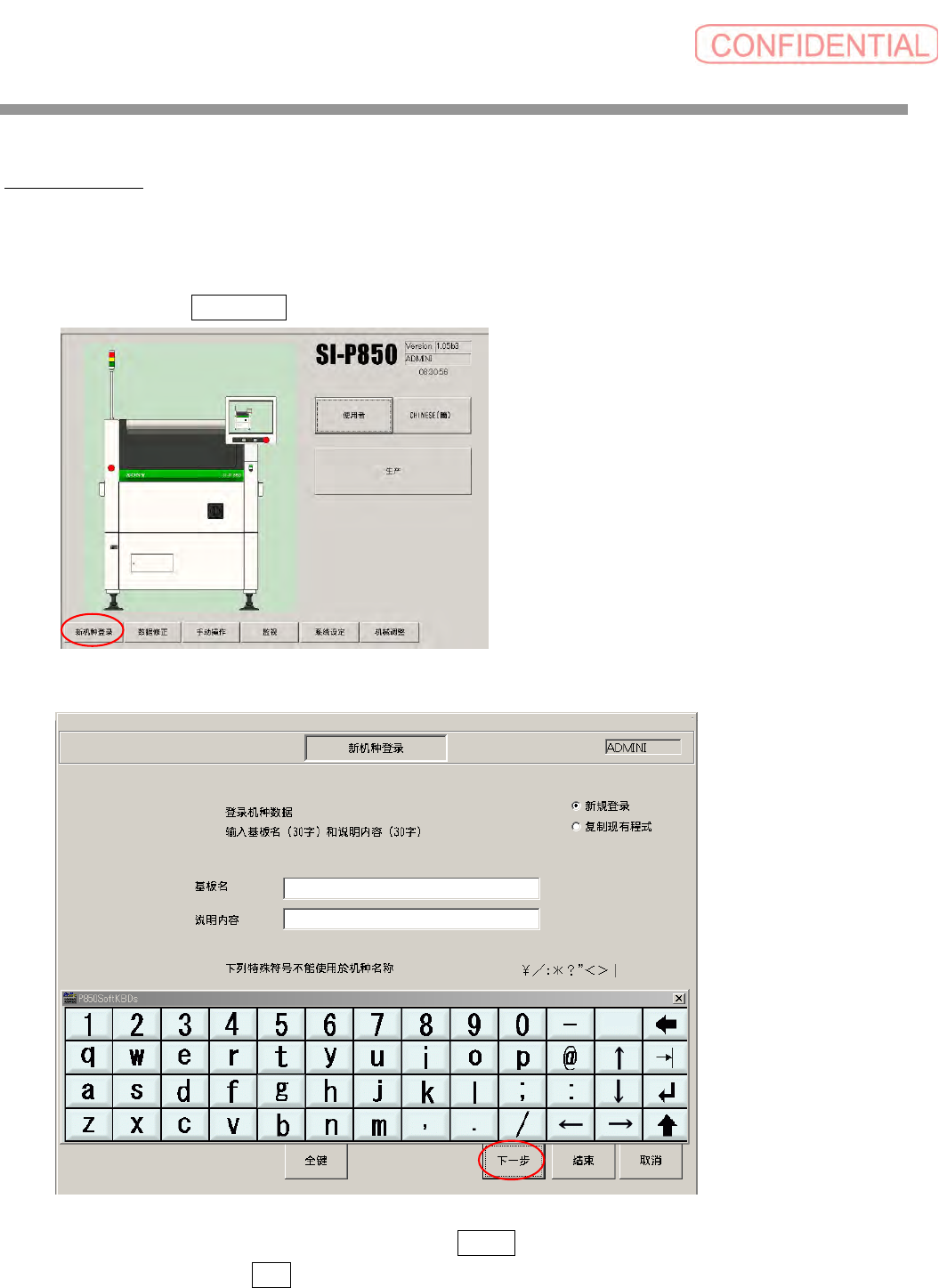

4. 新机种生产
4-1. 登录一个新机种
1. 在主菜单上按 新机种登录 。
2. 显示新机种登录画面。
使用显示的键盘输入基板名和说明内容，然后按 下一步 。
键盘关闭的情况下，按 全键 后键盘会再次显示。
