操作篇 11．机械调整 1-80 SI-P850 (CS) （2）实行校正 选择 相位 1 、 相位 2 或 相位 3 ，然后按 开始 。 按顺序显示指示 ，依此按 确定 ，实行校正。 相位 1 ① 输送带轨道宽度调整为274mm。 轨道宽度超过274mm时，设定支撑治具，然后取下治具。 ② 治具的基点1通过P照相机显示在监视画面上。通过按钮操作调整照相机，在画面上显示整个基 点1，然后按 确定 。 P照相机自动认识基点，并计算像素尺寸…
操作篇
11．机械调整
SI-P850 (CS) 1-79
11-1. 校正
单独通过相位 1、相位 2 和相位 3 进行校正。
相位1 P照相机像素尺寸、θ轴原点偏移量、旋转中心（照相机原点坐标）和θ原点位置及角度。
相位2 基板挡块偏移量
准备：对基板进行预处理，并选择机种情报。
相位3 S照相机像素尺寸和S照相机位置（偏移P照相机的量）
准备：基板和钢网准备进行校准，并设定和夹紧钢网。
(1) 登录认识图案
校正时，识别上面的钢网和边远的两个基点。
执行校正前，需要登录这些认识图案。
① 录位于上钢网的基点 1 坐标用于校正。
（注意）Y 坐标用于宽 150 的基板。
尽管登录了这些坐标，但是，当基点没有显示在中央时，应修正坐标值。
② 选择基点 1，然后按 执行 。
照相机不显示基点 1 时，应修正上述坐标值。
③ 在画面左下角的位置按确定。接触区域的左上角和右下角，登录为图案，然后按图案区域确定 。
④ 以相同的方式，登录基点 2、边缘 1 和边缘 2 的认识图案。
①
③
②
操作篇
11．机械调整
1-80 SI-P850 (CS)

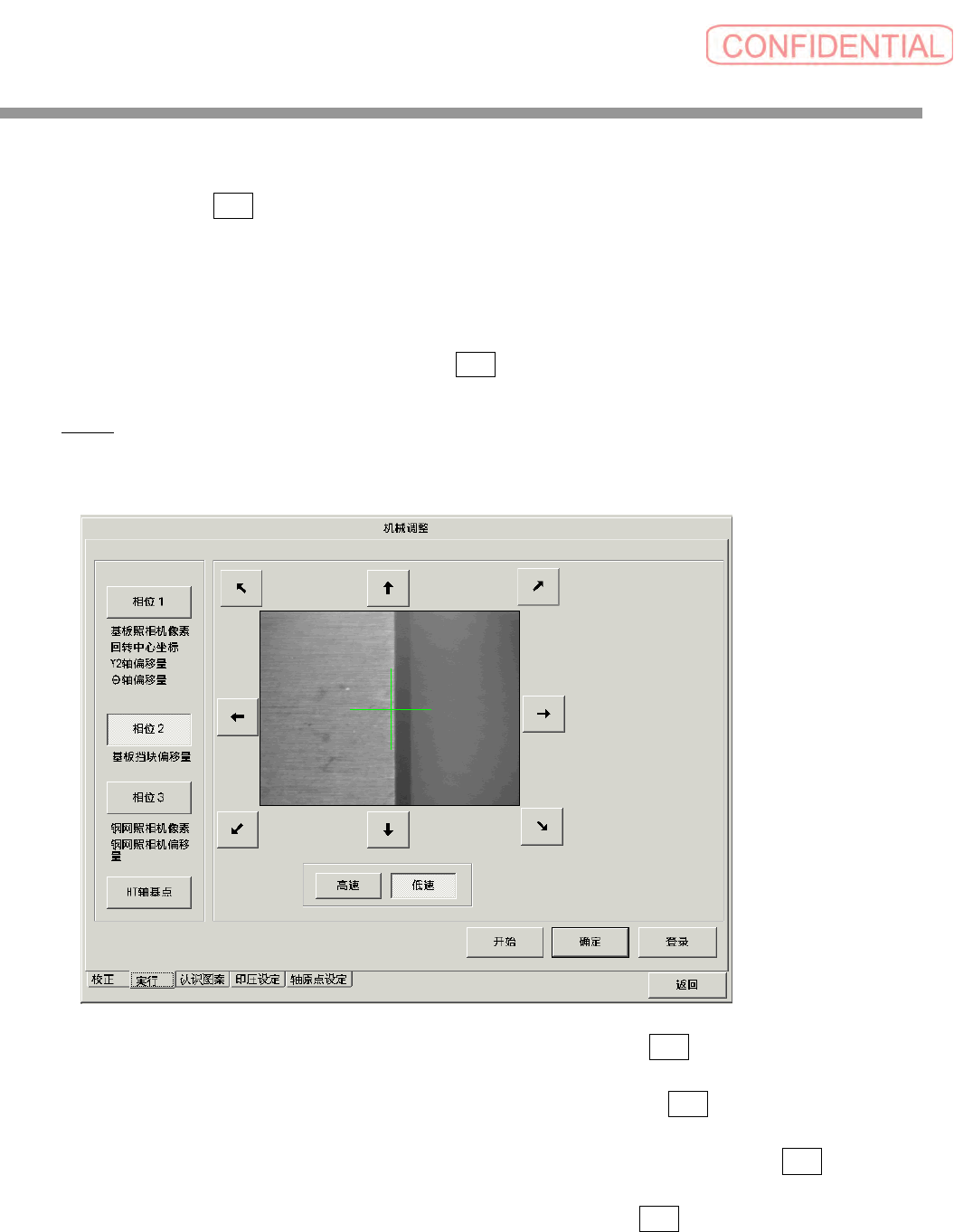

（2）实行校正
选择相位 1、相位 2 或相位 3，然后按开始 。
按顺序显示指示 ，依此按 确定 ，实行校正。
相位 1
① 输送带轨道宽度调整为274mm。
轨道宽度超过274mm时，设定支撑治具，然后取下治具。
② 治具的基点1通过P照相机显示在监视画面上。通过按钮操作调整照相机，在画面上显示整个基
点1，然后按 确定 。
P照相机自动认识基点，并计算像素尺寸。
③ 基点1的上边通过P照相机显示在监视画面上。通过按钮操作调整照相机，在画面上显示边缘，
然后按 确定 。
照相机移动到右侧，并拍摄侧边的影像。如果画面上没有显示边缘，则应通过按钮操作，显示
之，然后按 确定 。
查看θ的倾斜度，设定原点。
④ θ轴在+方向自动旋转，显示基点1。用按钮操作调整显示整个基点，并按 确定 。
照相机移动，并拍摄基点2的影像，执行自动认识。
操作篇
11．机械调整
SI-P850 (CS) 1-81
⑤ θ轴在–方向自动旋转，照相机返回，拍摄基点 1 的影像。用按钮操作调整在画面上显示整个基
点，并按 确定 。
照相机移动，并拍摄基点2的影像，执行自动认识。
在本步骤中计算旋转中心和θ原点的角度。
⑥ 输送带的轨道宽度返回到机种情报中登录的值。
⑦ 返回到第一个画面，显示资料内容。按 登录 更新资料。
相位 2
设定挡块搬入基板的偏移量，并检查上钢网边缘和基板边缘的位置，以及基板在 XY 工作台中心的
位置。
① 监视画面上显示上钢网的左侧边缘。将边缘对准标记+，并按 确定 。
② 照相机移动，显示基板的边缘。将边缘对准显示的标记+，并按 确定 。
③ 以同样的方式，将基板的左侧边缘和上钢网的边缘与显示的+标志对正，并按 确定 。
④ 计算挡块偏移量后，返回到第一个画面，显示资料内容。按 登录 更新资料。
