操作篇 13．选配功能 1-106 SI-P850 (CS) ⑤ 锡膏自动供给 Y 进行锡膏供给 Y 轴的调整操作。 在锡膏供给 Y 轴的工作范围内有刮刀时，出现以下信息。 ⑥ 锡膏自动供给 Z 进行锡膏供给 Z 轴的调整操作。 Z 轴工作时，锡膏裁剪器将打开，如果停止将返回关闭。
操作篇
13．选配功能
SI-P850 (CS) 1-105

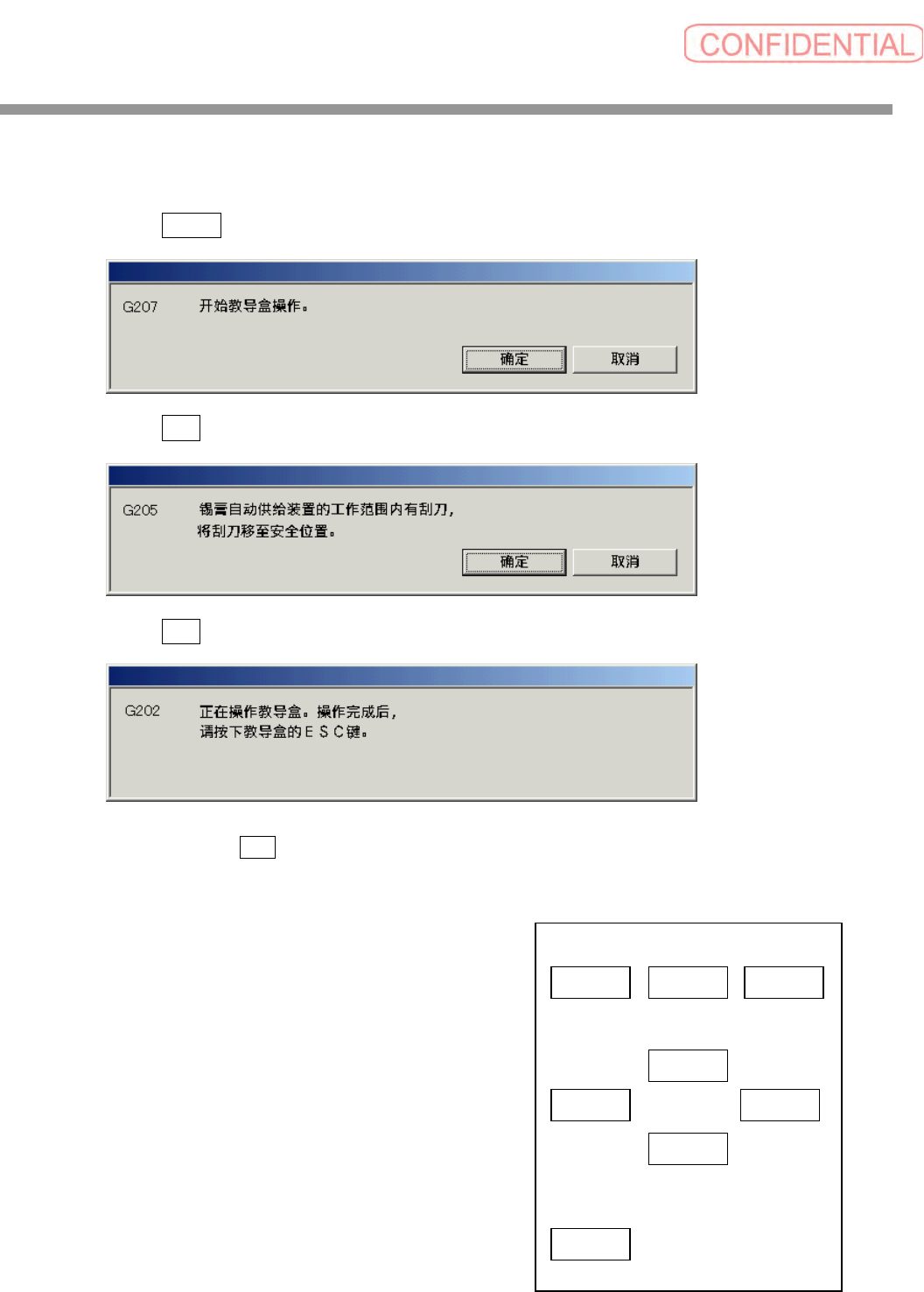

④ 容器更换
通过教导盒的操作，进行容器的更换。
如果按TP操作，则显示以下信息。
如果按确定，出现以下信息。（也有刮刀位置没出现的情况）
如果按确定，刮刀移动到前方，出现以下信息则可使用教导盒。
此信息出现期间，不能进行触摸屏的操作。
如果按教导盒的 ESC 键，此信息将消失，可使用触摸屏的操作。
教导盒可进行以下操作。
❶ 返回触摸屏操作
❷ 正常供给（初始供给）
❸ 取下容器（安装）
❹ X 方向位置 左＜＝＞右（Z 轴 JOG 上升）
❺ 锡膏裁剪器 ON/OFF （Z 轴 JOG 下降）
❻ Y 轴→供给位置（Y 轴 JOG 前方）
❼ Y 轴→退避位置（Y 轴 JOG 后方）
❽ 进行 SHIFT（）内的操作
❶ ❷ ❸
❹
❻ ❼
❺
❽
ESC
Initial sply
Pot remove
SHIFT
X pos
Cutter
Y
rtn pos
Y
sply pos
Jog -Z
Jog +Z
Jog +Y Jog -Y
Pot setup
Normal sply
操作篇
13．选配功能
1-106 SI-P850 (CS)
⑤ 锡膏自动供给Y
进行锡膏供给Y轴的调整操作。

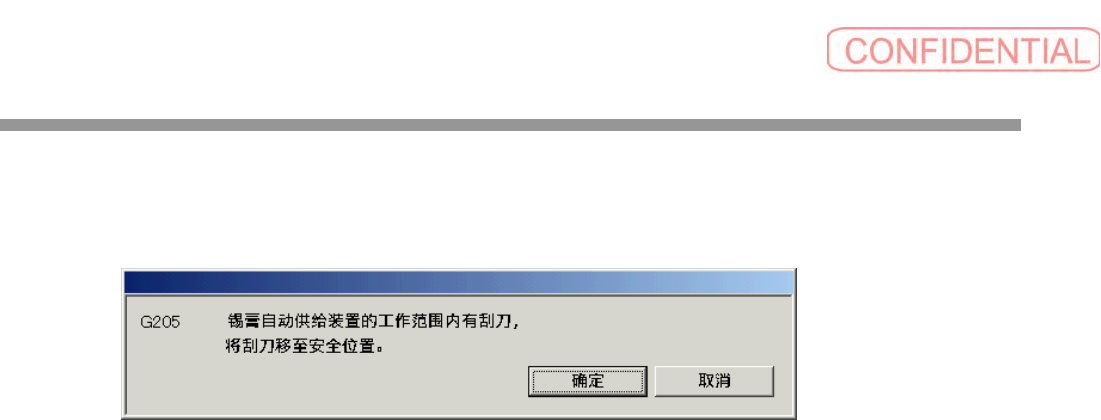

在锡膏供给Y轴的工作范围内有刮刀时，出现以下信息。
⑥ 锡膏自动供给Z
进行锡膏供给Z轴的调整操作。
Z轴工作时，锡膏裁剪器将打开，如果停止将返回关闭。
操作篇
13．选配功能
SI-P850 (CS) 1-107
13-3-4. 正在更换机种
【设定的步骤】
① 按TP操作过渡到控制教导盒。
② 按取下容器按钮。
③ 打开后门（此时关闭联锁钥匙）安装新的锡膏容器。
④ 按装上容器按钮。
锡膏供给装置移动至供给位置，直到最初的锡膏吐出，容器下降。
⑤ 按初始供给，在钢网上吐出足够量的锡膏。
⑥ 将锡膏摆开为基板的宽度。
吐出的锡膏份量较少时，自动生产开始后通过传感器感知并使之供给适当的份量，但是因
为份量较少时安装的刮刀将被抬起，所以请供给最初的份量。
① ①
