操作篇 4．新机种生产 1-24 SI-P850 (CS) 【学习步骤】 在视频影像中按基点。 基点移动到影像中心。 按动影像周围的箭头时，基点移动到箭头的反方向。 使用高速和低速按钮，可以变更移动速度。 按动绿色基板影像的一部分时，照相机会移动到您所按的位置。
操作篇
4．新机种生产
SI-P850 (CS) 1-23

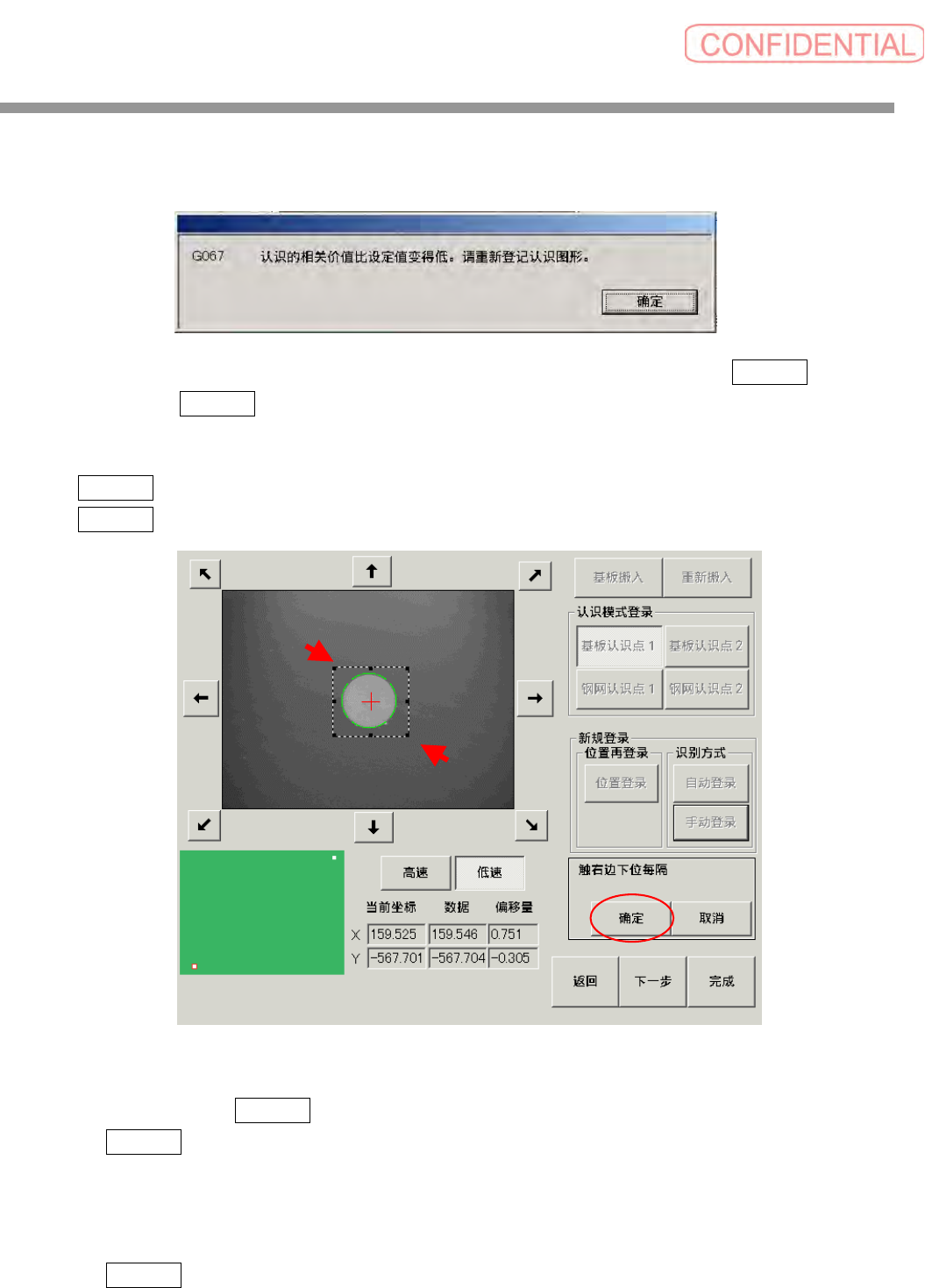

认识的修正值过低时：
修正值低于机种情报中设定的数值时，即使识别了基点，仍会出现以下讯息。
基点没有位于视频影像的中心时，通过学习，将基点移动到视频影像中心，并按 位置登录 。
按认识图形 自动登录 ，来登录认识图形。
【登录认识图案】
自动登录 登录基点识别区域和额外的 40 像素作为认识图形。
手动登录 接触区域的左上角和右下角，在视频影像上登录为认识图形。
【设定认识区域】
可以用过基点识别 范围设定 来指定搜查的基点区域。
按 范围设定 ，然后在视频影像上接触区域的左上角和右下角来进行指定。
指定区域的输入会输入机种情报中的开始位置和搜查窗尺寸。
也可将像素值直接输入机种情报中。
【尝试搜查】
按 尝试搜查 时，在登录的认识图案中搜查显示的影像。显示搜查结果的位置和修正值。
①
②
③
操作篇
4．新机种生产
1-24 SI-P850 (CS)

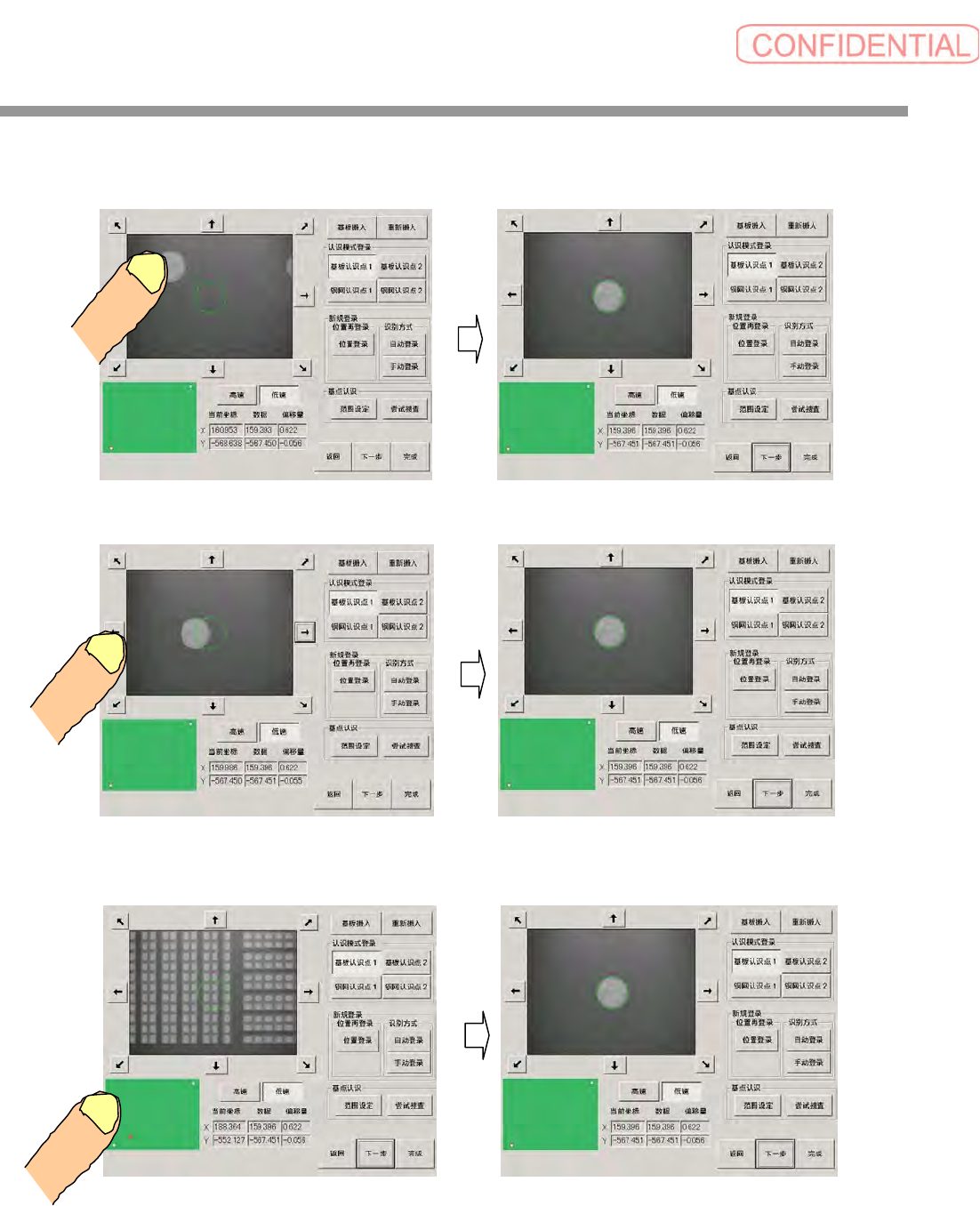

【学习步骤】
在视频影像中按基点。 基点移动到影像中心。
按动影像周围的箭头时，基点移动到箭头的反方向。
使用高速和低速按钮，可以变更移动速度。
按动绿色基板影像的一部分时，照相机会移动到您所按的位置。
操作篇
4．新机种生产
SI-P850 (CS) 1-25

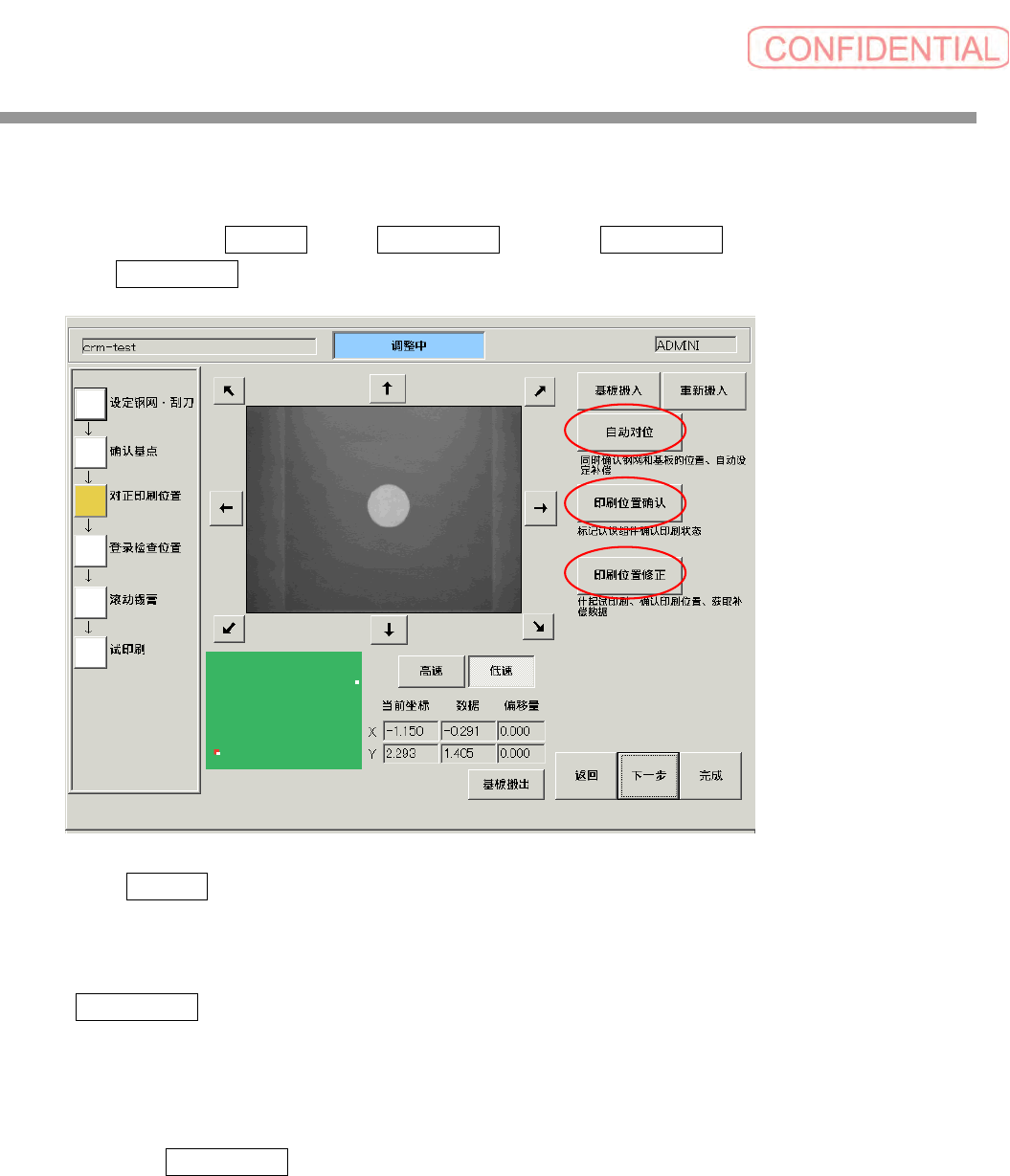

4-2-3. 对正印刷位置
印刷时必须设定印刷偏移量来对正钢网和基板。
按顺序运行（1）自动对位 ，（2）印刷位置确认 ，和（3）印刷位置修正 。
（2）印刷位置确认 是备选的。在第（3）步执行印刷前，必要时应检查印刷位置。
⑴ 实行 自动对位
认识钢网的对位点，自动设定印刷偏移量。
自动调整印刷位置。
⑵ 印刷位置确认
在钢网和基板上识别基点，幷修正印刷位置。修正后，工作台上移，设备进入印刷状态。
目测检查印刷位置是否正确。
如果没有对正，可以轻按触摸屏上显示的箭头按钮进行对正。
⑶ 然后运行 印刷位置修正 。
执行印刷操作，将印刷前自动识别的对准点与焊接位置进行比照，检测不对正的情况，然后设定印刷偏
移量，来准确地调整印刷位置。
(1)
(2)
(3)
