导入·设置篇
1. 安装和连接
SI-P850 (CS) 3-1
1. 安装和连接
1-1 安装
安装SI-P850时，所在国家承认的、经过安全培训的安全管理人员必须在场。
SI-P850重量为1250kg。确保SI-P850由具备重型运输许可证的公司运输。
运输SI-P850时，注意使用负载能力为1.5t或以上的、适当的运输设备。
保养区域
本机的保养检查时的必要作业区域如下所示。请勿将物品放置在此范围内。
单位：mm
导入·设置篇
1. 安装和连接
3-2 SI-P850 (CS)
设置位置
输送带轨道因为通过中心基准朝两边扩展，搬入·搬出时工作台的位置根据基板的宽度而改变。
如果被选择的机种数据的 Y 方向尺寸与轨道的宽度不吻合，则表示在搬入·搬出位置轨道没到达正确
的位置，请注意。
基准轨道吻合的步骤
(１) 选择为确认位置而使用的基板尺寸的机种数据。
(２) 执行自动宽度调整与轨道宽度吻合。
(３) 像前工程（或后工程）的机器与基准轨道的位置吻合那样设置 SI-P850 本体。
(４) 根据需要调整系统设定的“搬入位置”（或搬出位置）的数字，使前工程（或后工程）的机
器与轨道的位置吻合。
与前后装置的间隔
因为 SI-P850 的轨道与工作台一起动作，请打开前后的装置间隔为 5mm 以上。另外，使用同时搬
入搬出的功能时，请将搬入位置/搬出位置的 X 坐标设为一致，并使轨道间的距离保持在 10mm
以上。
基准轨道
SI-P850 本体
XY 工作台
导入·设置篇
1. 安装和连接
SI-P850 (CS) 3-3
请根据要安装 SI-P850 的工厂的基板运输规范，调整 SI-P850 的基板运输表面和运输高度。SI-P850
可用的基板运输高度为 900 (+45/-10) mm。

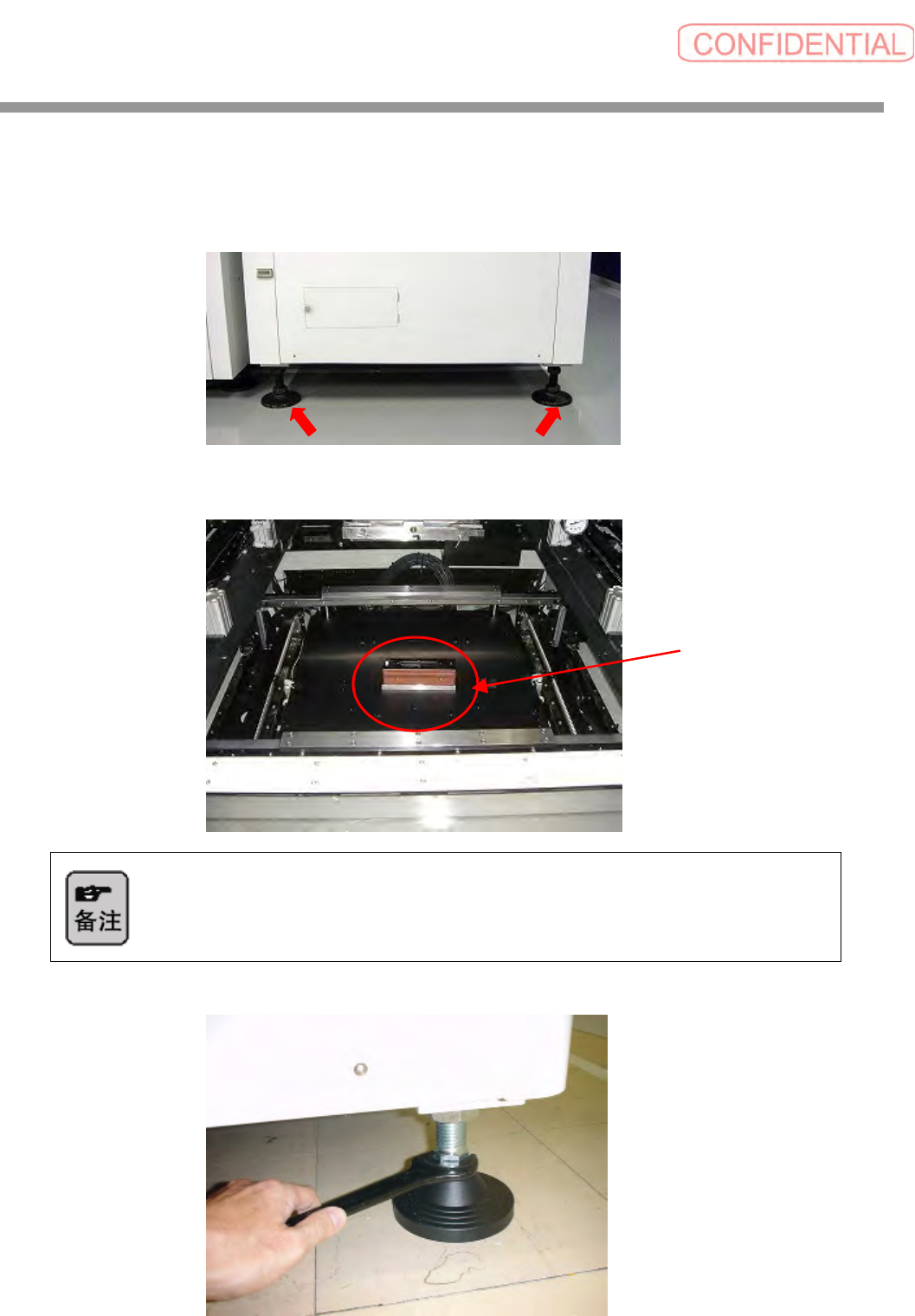

使用货柜下面的 4 个支腿调整基板的运输高度。
1) 在机壳内的标准平面上放置一个水准器，确保设备水平放置。
2) 调整4个支腿，使基板运输高度与终端和后加工设备相匹配。
水准器务必放置在X和Y方向的垫板上。
水准器
