SI-P850_使用说明书.pdf - 第89页

操作篇 8．监视 SI-P850 (CS) 1-61 8. 监视按主菜单画面上的监视。显示下列画面。监视画面上提供输入监视 , 轴和错误履历。按动底部的选项卡时，可以切换为各画面。 8-1. 输入监视可以看到当前输入状态。

操作篇

7．生产管理情报

1-60 SI-P850 (CS)

溶剂供给：供给溶剂的时间。

按确定后完成供给溶剂。

清洁布交换待：因清洁纸缺付导致机器停止到开始更换清洁纸的时间。

按确定后开始更换清洁纸。

清洁布交换：更换清洁纸的时间。

按确定后更换清洁纸完成。

等待更换清洁布：因清洁布不足导致机器停止到开始更换清洁布的时间。

按 STOP 后开始更换清洁布。按确定继续生产。

更换清洁布：更换清洁布的时间。

按确定后更换清洁布完成。

等待复位：从包括紧急停止的错误到重新设置错误的时间。

临时停止：从临时停止生产到恢复生产的时间。

操作篇

8．监视

SI-P850 (CS) 1-61

8. 监视

按主菜单画面上的监视。显示下列画面。

监视画面上提供输入监视 ,轴和错误履历。按动底部的选项卡时，可以切换为

各画面。

8-1. 输入监视

可以看到当前输入状态。

操作篇

8．监视

1-62 SI-P850 (CS)

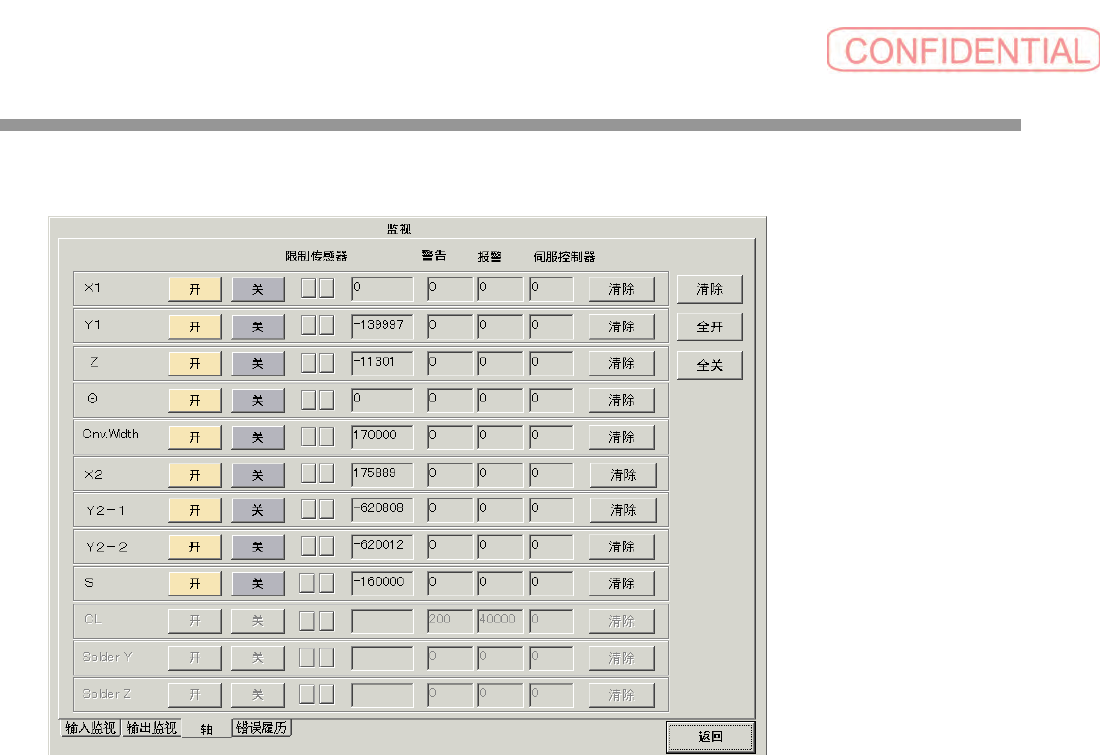

8-2. 轴

显示伺服开/关和每个轴当前的位置。

可以在该画面上切换开关伺服。

未附带的选项中使用的轴为浅色。
