设定篇 1. 钢网清洗装置 SI-P850 (CS) 4 - 1 1. 钢网清洗装置 1-1. 更换吸引吸嘴 1. 拔出空气管的喷嘴，释放固定空气管的带子。 2. 松开固定空气喷射零件的螺钉，然后拔出装置。 3. 从下面拆下两颗定位螺钉。 4. 松开固定连接部分的螺钉，并拆除。 5. 按照相反的顺序，重新安装。 俯视图 侧视图 ③螺钉 ③螺钉 ④螺钉 ① ② 条带
设定篇
1. 钢网清洗装置
SI-P850 (CS) 4-
1
1. 钢网清洗装置
1-1. 更换吸引吸嘴
1. 拔出空气管的喷嘴，释放固定空气管的带子。
2. 松开固定空气喷射零件的螺钉，然后拔出装置。
3. 从下面拆下两颗定位螺钉。
4. 松开固定连接部分的螺钉，并拆除。
5. 按照相反的顺序，重新安装。
俯视图
侧视图
③螺钉 ③螺钉
④螺钉
①
②
条带
设定篇
2. 钢网
4-2 SI-P850 (CS)
2. 钢网

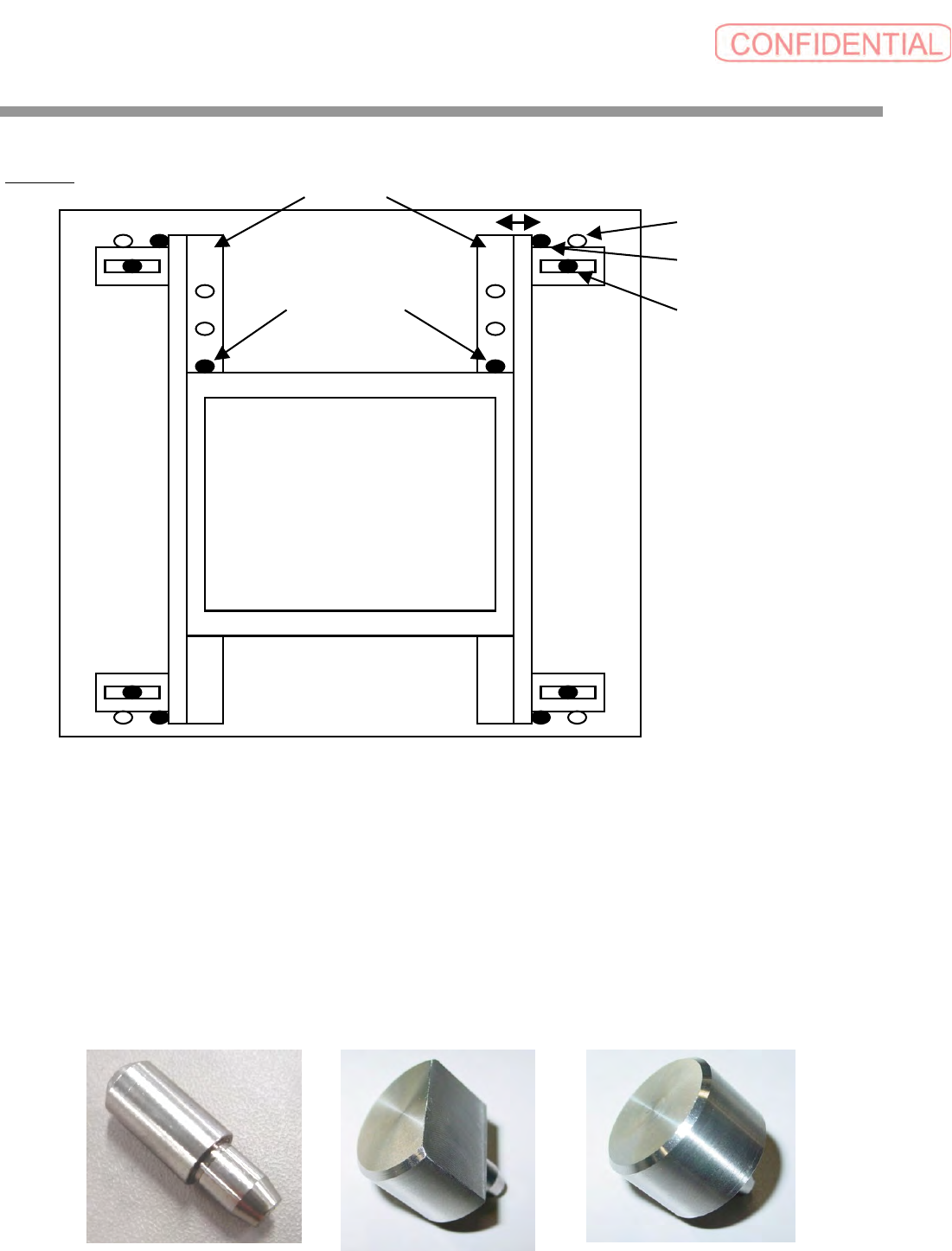

钢网安装步骤
① 放松前后各自右边和左边钢网框的固定螺钉，将挡块针安装在钢网尺寸对应位置的针孔处。
钢网尺寸为 650×550、550×650、750×750 时使用细的挡块针（照片 1），736×736 时使用粗的一边是平
的挡块针（照片 2）。
② 使钢网框滑动按挡块针，用固定螺钉固定。
③ 安装到钢网后方，对应钢网尺寸位置的针孔处。
钢网尺寸为 650×550、550×650、750×750 时使用细的挡块针，736×736 时使用粗的挡块针（照片 3）。
④ 安装按压挡块钢网。
照片１ 照片２ 照片３
挡块针
固定螺钉
挡块针
挡块针用针孔
钢网
前面
