8 Información de errores Instrucciones de uso SIPLACE HS-50
8.2 Llamar informaciones de error Versión de software SR.501.xx Edición 12/99 ES
342
t IIt
8.2 Llamar informaciones de error
Si durante el trabajo se presenta un error, el mensaje correspondiente en el campo de estado de
la interfaz del usuario se visualiza en color rojo. En la visualización básica están activos los boto-
nes Información de error y Confirmar error (ver Fig. 8.2 - 1
).
8

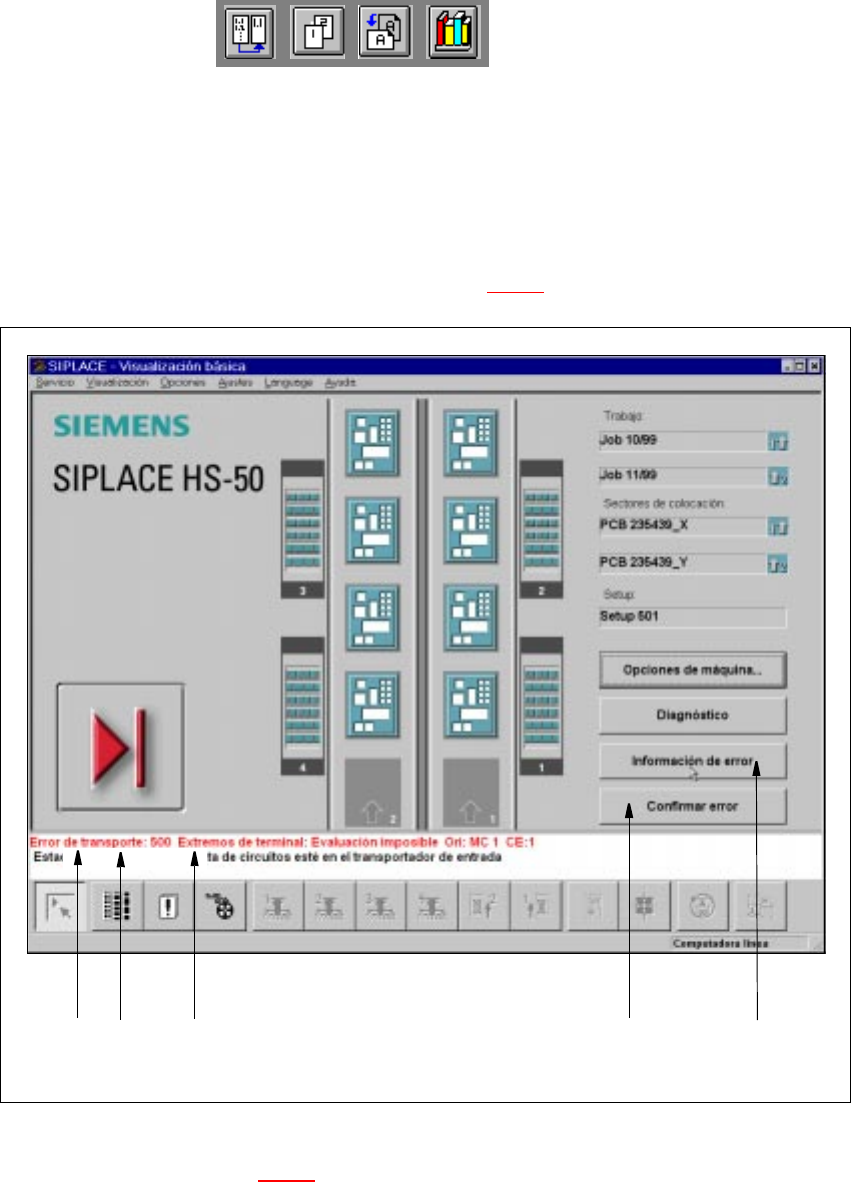

Fig. 8.2 - 1 Visualización básica con mensaje de error
Leyenda referente a la Fig. 8.2 - 1
(1) Tipo de error (error de pista, de máquina, de transporte o general)
(2) Mensaje de error (información breve referente al error)
(3) Botón "Confirmar error" (para confirmar el error después de eliminarlo)
(4) Botón "Información de error" (para la llamada de ayuda referente al error actual)
12 3 4 5
Instrucciones de uso SIPLACE HS-50 8 Información de errores
Versión de software SR.501.xx Edición 12/99 ES 8.2 Llamar informaciones de error
343
t IIt
8.2.1 Visualizar informaciones referentes al error actual
Å Haga clic en el botón información de error en la visualización básica.
Se abre la ventana principal del sistema de ayuda con las informaciones referentes al error
actual (ver ejemplo en la Fig. 8.2 - 3
).
8.2.2 Visualizar informaciones referentes a un error seleccionado
8
Å Haga clic en la barra de símbolos de la visualización básica en el símbolo .
La interfaz del usuario conmuta a la visualización de error del último tipo de error ajustado. En
el área de visualización se listan todos los errores presentados del tipo actual.
Å Dado el caso conmute la visualización con la ayuda del correspondiente símbolo en la barra
al tipo de error deseado (ver Cap. 4
, aparte 4.2).
El área de visualización conmuta al tipo de error seleccionado (ver ejemplo en la Fig. 8.2 - 2
).
8
Fig. 8.2 - 2 Ejemplo: tipo de error "Error de transporte"
8 Información de errores Instrucciones de uso SIPLACE HS-50
8.2 Llamar informaciones de error Versión de software SR.501.xx Edición 12/99 ES
344
t IIt
Å Seleccione en la tabla de errores el registro para el error sobre el cual desea obtener informa-
ciones. En la tabla la línea seleccionada está marcada en color azul claro . El botón "Informa-
ción de error" está ahora activo.
Å Haga clic en el botón Información de error.
Se abre la ventana principal del sistema de ayuda con las informaciones referentes al error
seleccionado actualmente (ver Fig. 8.2 - 3
).
8
Fig. 8.2 - 3 Ejemplo: informaciones referentes al error actual
8
8.2.2.1 Significado de los colores en las informaciones de error
– Texto rojo Número y mensaje de error
– Texto negro Posible(s) causa(s)
– Texto azul Indicaciones para la eliminación del error
– Texto subrayado verde Llamada de informaciones adicionales referentes a la causa
de error y otras indicaciones para su eliminación
