Montageanleitung Förderer-Abdeckkl appe HF- Serie / X-Serie / D3 Ausgabe 05/2009 11 : Entferne n Sie die Maschinenverkleidung. Entf ernen Sie den V erschlußstop fen aus dem Loch. 1 1 : Befestigen Sie den Betäti ger wie i…
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
10
1.5 Montage
: Docken Sie den BE-Wagen ab.
: Fahren Sie den Stationsrechner herunter und schalten Sie den Bestückautomaten ab.
: Trennen Sie den Bestückautomaten von der Stromversorgung.
1
: Entfernen Sie den Pipettenwechsler, wenn vorhanden.
1
: Entfernen Sie den Abwurfbehälter und das Abdeckblech.
1
1
1
1
1
1
1
1
1
1
1
Abdeckblech
Abwurfbehälter
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
11

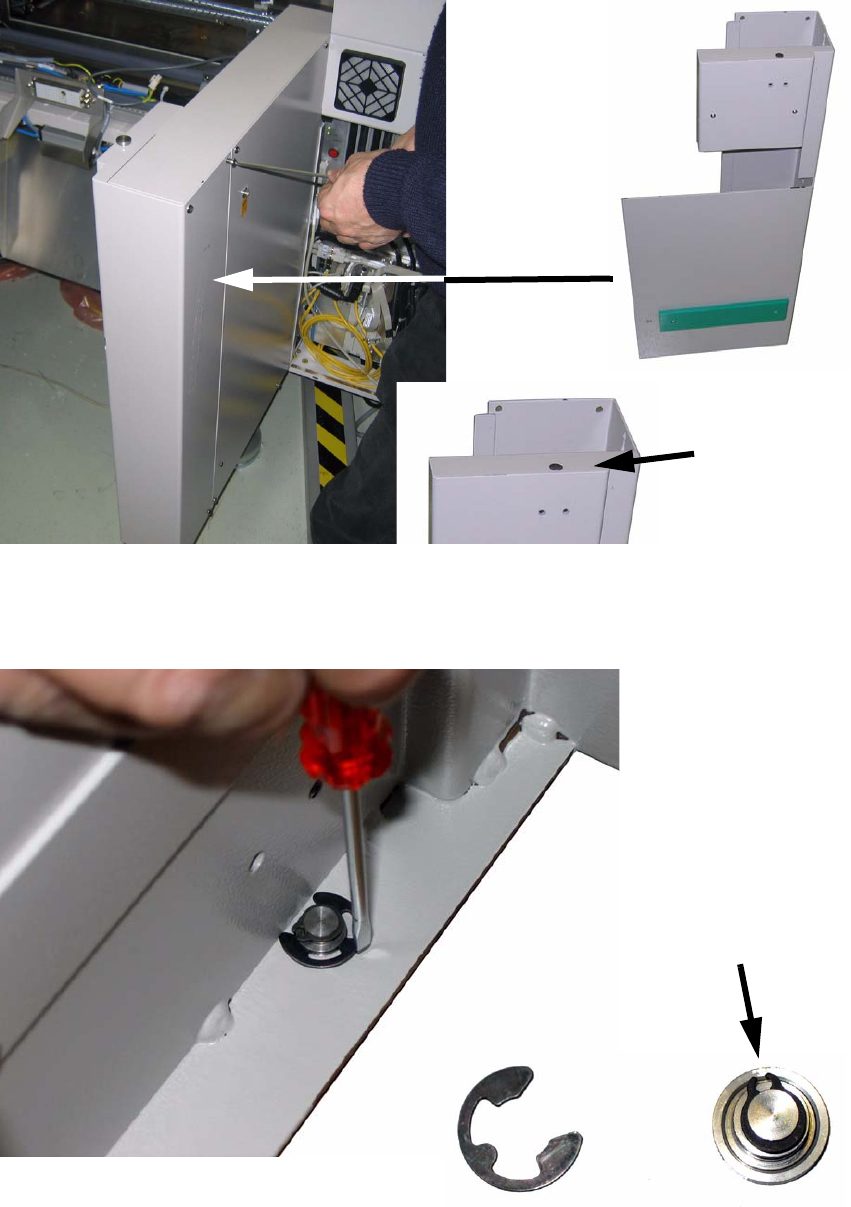

: Entfernen Sie die Maschinenverkleidung. Entfernen Sie den Verschlußstopfen aus dem Loch.
1
1
: Befestigen Sie den Betätiger wie im Bild gezeigt.
1
Verschluß-
stopfen
Betätiger
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
12

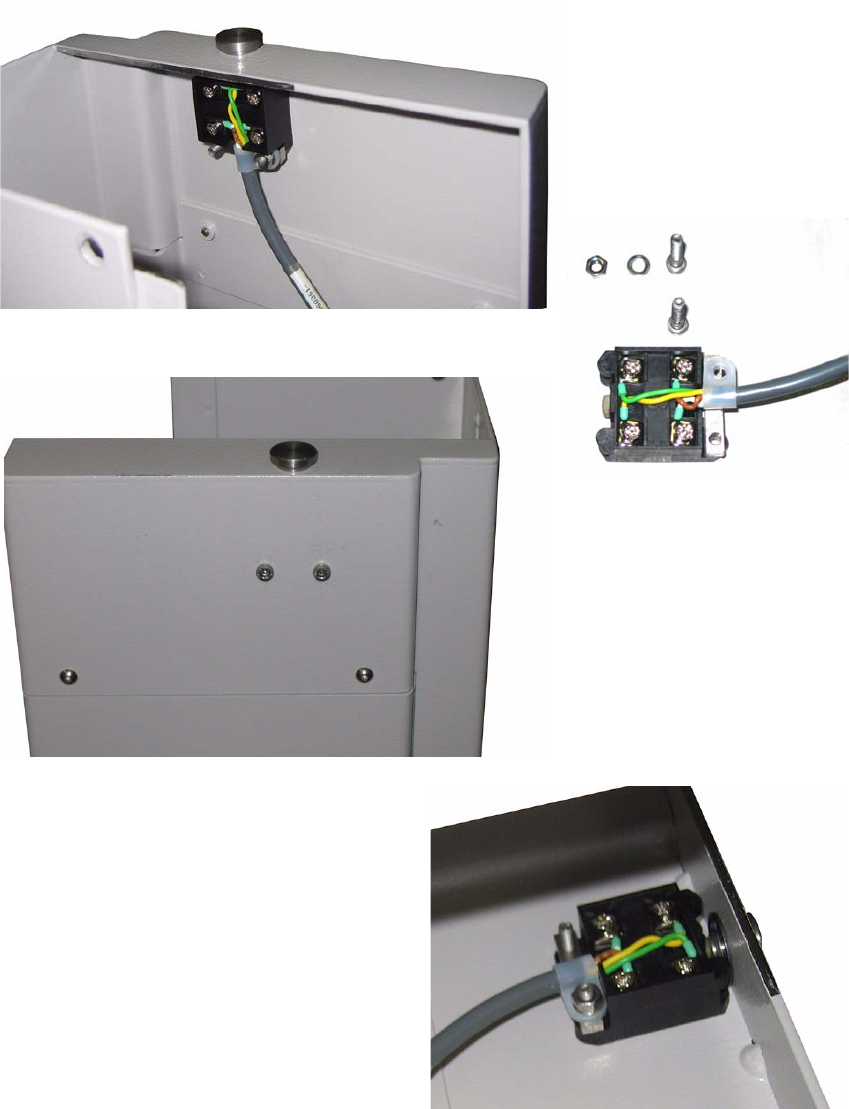

: Schrauben Sie den Schalter wie auf den folgenden Bildern gezeigt an die Maschinenverklei-
dung.
1
1
