Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3 Ausgabe 05/2009 36 : Bohren Sie 3 Löcher mit ei nem Metallbohrer mit 5 mm Durchmesser . : Setzen Sie den Za pfensenker in das geb ohrte Loch und bohren Sie d…
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
35

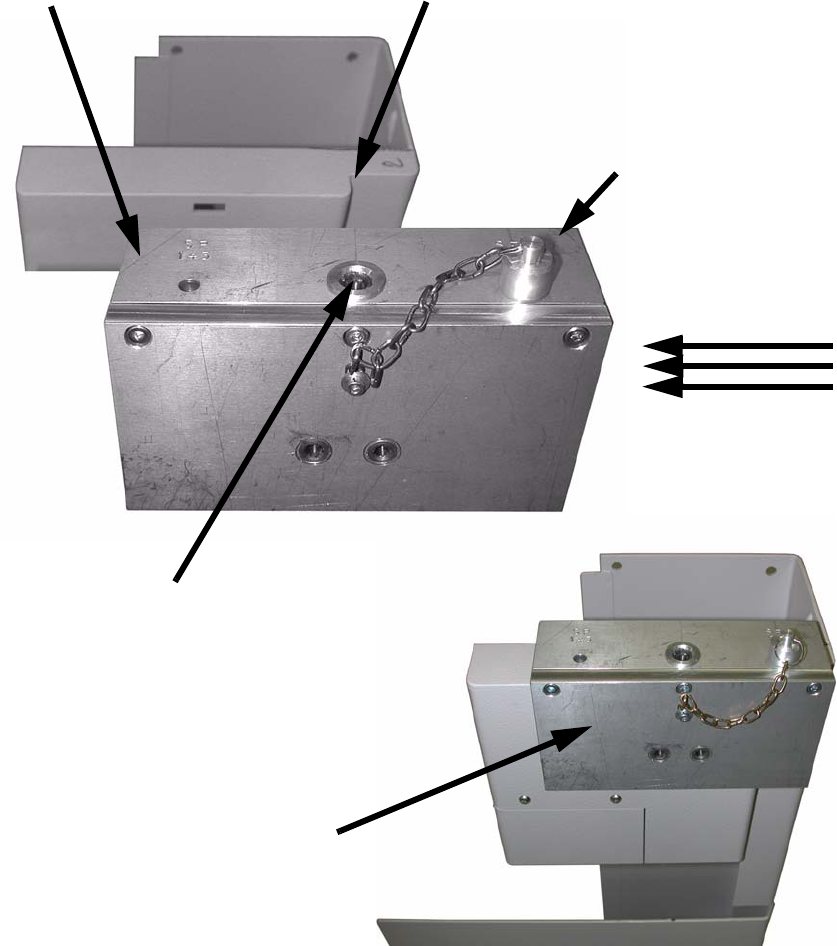

: Setzen Sie den Stift so in die Bohrlehre:
Stellplatz 1 + 3: Stift links einsetzen,
Stellplatz 2 + 4: Stift rechts einsetzen (siehe Foto).
: Schieben Sie die Bohrlehre (Art.Nr.: 03011814-01) von jeweils außen (hier: von rechts) auf, bis
der Stift an der Aussparung anliegt.
1
1
1
Stift rechts eingesetzt
Stellplätze 2 + 4
Bohrung für Stift Stellplätze 1 + 3 Aussparung: Anschlag für Stift
Bohrlehre aufgesetzt
(Art.Nr.: 03011814-01)
Bohrloch
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
36

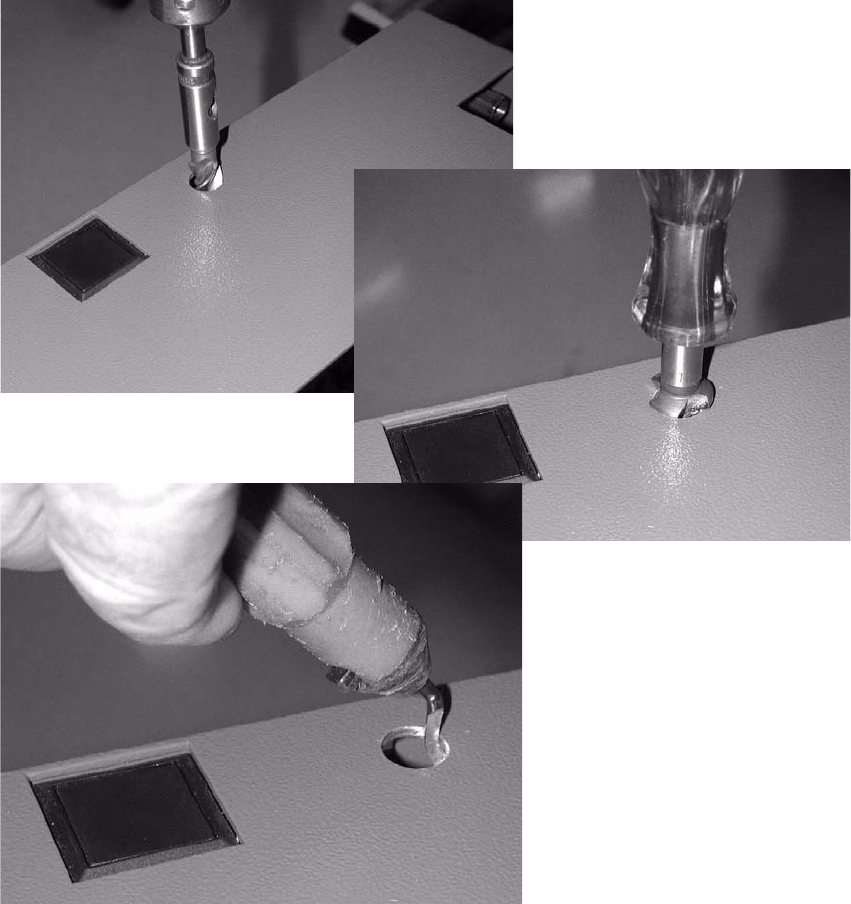

: Bohren Sie 3 Löcher mit einem Metallbohrer mit 5 mm Durchmesser.
: Setzen Sie den Zapfensenker in das gebohrte Loch und bohren Sie damit ein größeres Loch
(siehe Foto).
: Entgraten Sie das Bohrloch sorgfältig aussen und innen.
1
1
1
1
1
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
37

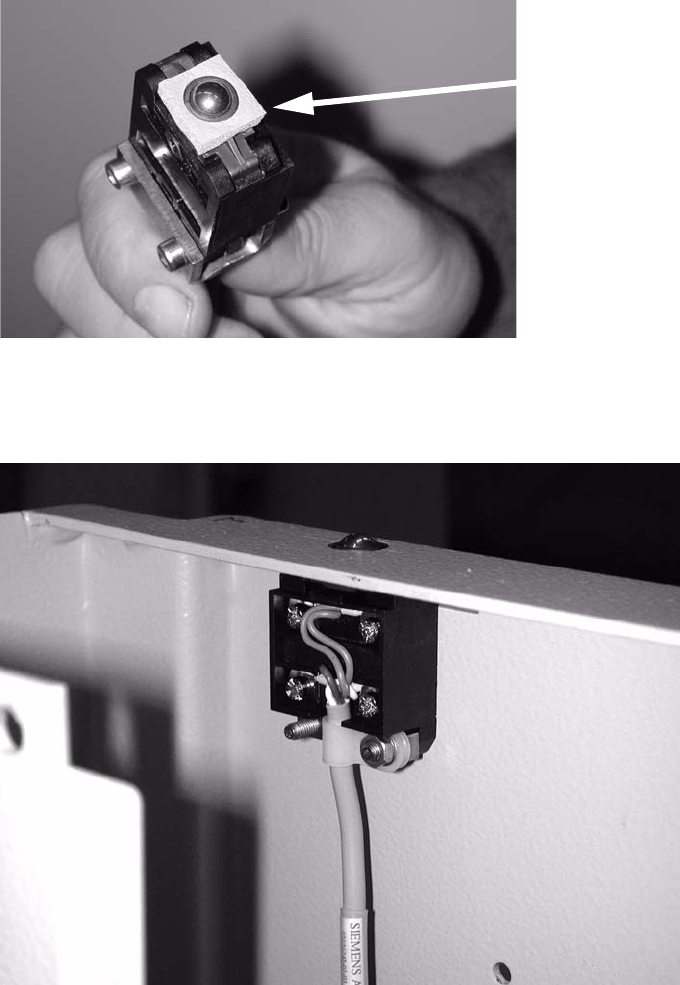

: Setzen Sie die Dichtung vor dem Einbau um die Schaltkugel.
1
1
: Montieren Sie den Schalter für die Förderer-Abdeckklappe in die Abdeckung.
1
1
: Befestigen Sie die Seitenwand wieder mit den vier Schrauben außen, einer innen.
Achten Sie darauf, das Anschlusskabel nicht zu verletzen!
1
1
Dichtung
