Montageanleitung Förderer-Abdeckkl appe HF- Serie / X-Serie / D3 Ausgabe 05/2009 9 1.4.2 Spezielle Sicherheit shinweise 1 ACHTUNG 1 Lesen Sie vor der Nachrüstung alle Sicherheitshinwei se der Instandhaltung sanleitung fü…
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
8
1.4 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-
der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1
1.4.1 Definitionen,
1
Vorsicht 1
1
1
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
9
1.4.2 Spezielle Sicherheitshinweise
1
ACHTUNG 1
Lesen Sie vor der Nachrüstung alle Sicherheitshinweise der Instandhaltungsanleitung für den
entsprechenden Machinentyp.
Beachten Sie insbesondere die Sicherheitshinweise zu Arbeiten am Schneidgerät. 1
Erhöhtes Verletzungsrisiko besteht bei unsachgemäßer Bedienung des Scheidgeräts. 1
Achten Sie auf die Erdungsanschlüsse, wenn Abdeckungen oder Bleche entfernt werden müs-
sen. Sie können leicht abgerissen werden. 1
Sollten Sie die Erdungsanschlüsse entfernen müssen, so stellen Sie sicher, dass diese während
der Montage wieder richtig angeschlossen werden. 1
1.4.3 Vorbereitende Maßnahmen
– Die meisten Schrauben benötigen Sie später für die Montage der neuen Teile.
– Bewahren Sie alle Schrauben beim Ausbau auf, da diese in der Regel beim Einbau wieder ver-
wendet werden.
– Die Bedingungen, die Sie am Automaten vorfinden, weichen möglicherweise von den Abbil-
dungen ab oder sie sind für andere Stellplätze seitenverkehrt dargestellt.
– Die nachfolgende Montageanleitung beschreibt die Installation der Abdeckklappe an Stellplatz
2 einer HF/3-Maschine.
– Die Verdrahtung der Schalter ist für alle Stellplätze nahezu identisch.
1
1
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
10
1.5 Montage
: Docken Sie den BE-Wagen ab.
: Fahren Sie den Stationsrechner herunter und schalten Sie den Bestückautomaten ab.
: Trennen Sie den Bestückautomaten von der Stromversorgung.
1
: Entfernen Sie den Pipettenwechsler, wenn vorhanden.
1

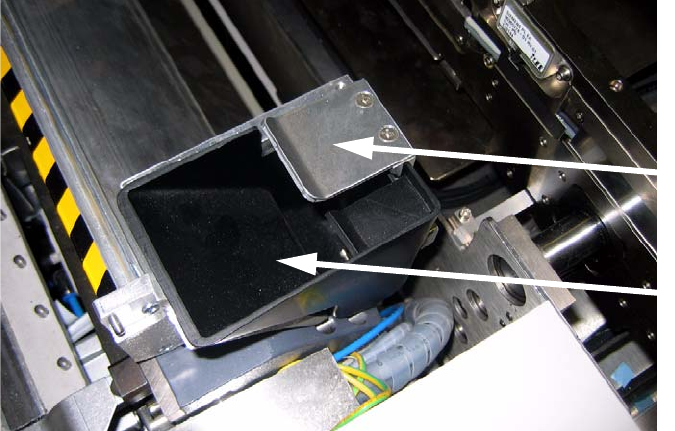

: Entfernen Sie den Abwurfbehälter und das Abdeckblech.
1
1
1
1
1
1
1
1
1
1
1
Abdeckblech
Abwurfbehälter
