Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
25

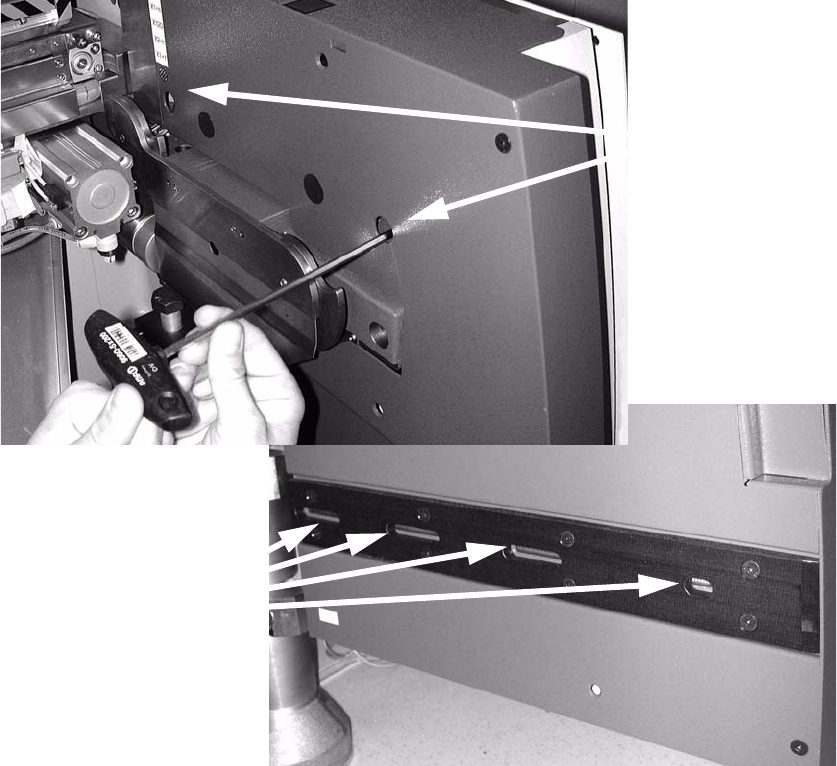

: Lösen Sie die zwei oberen Schrauben und vier unteren Schrauben der äußeren Wange des
BE-Einzugs.
1
1
: Ziehen Sie die Wange nach vorne ab und legen Sie sie auf die Innenseite ab.
Die elektrischen Bauteile in der Wange sind so zugänglich.
1
1
1
1
1
1
1
2 Schrauben oben
4 Schrauben unten
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
26

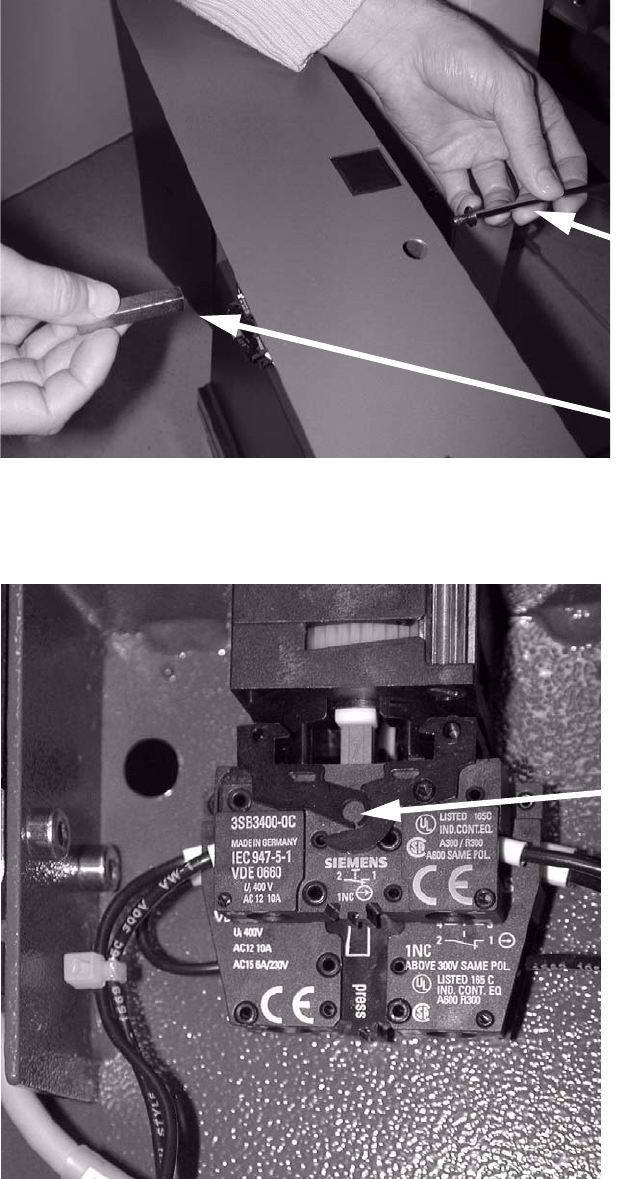

: Schrauben Sie den Bolzen aus der Wange, falls vorhanden, um das Bohrlehre ansetzen zu
können.
1
1
: Klipsen Sie die beiden Schalter ab.
1
Bolzen
Schraube
Diese beiden
Schalter abklipsen
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
27

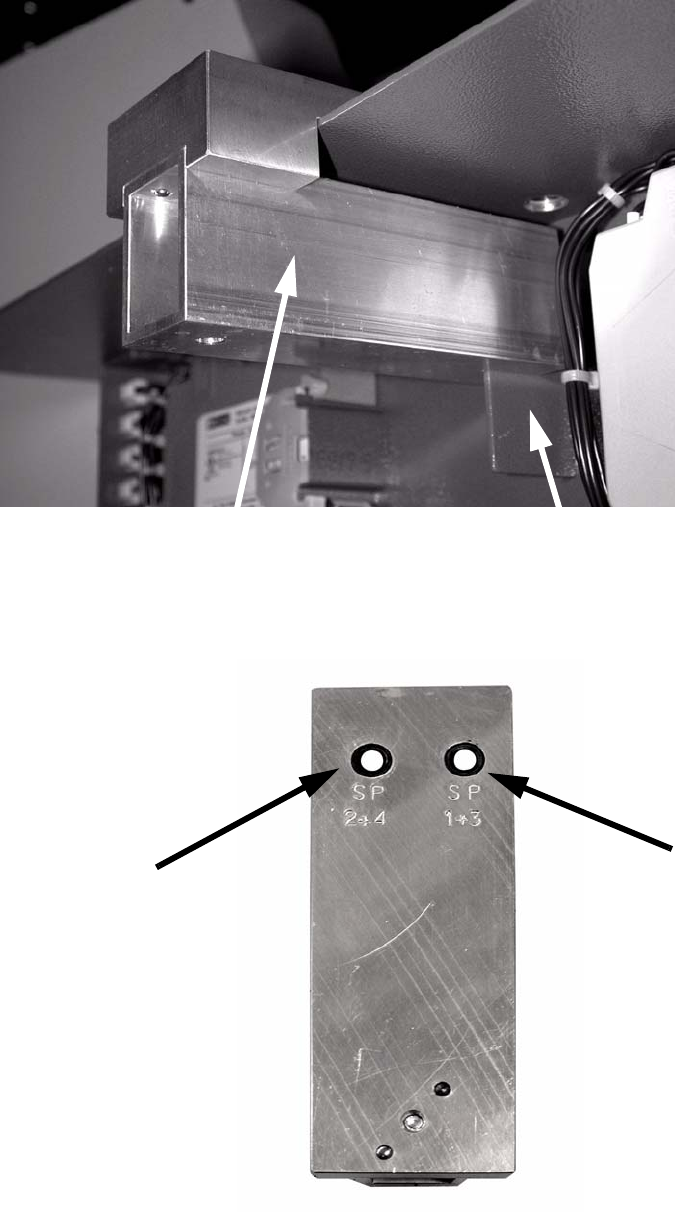

: Setzen Sie die Bohrlehre wie im Foto gezeigt an.
1
Das Bohrloch muss ja nach Stellplatz gewählt werden: 1
1
Bohrlehre (Art.Nr.: 03033936-01)
Trennwand in der Seitenwange
Bohrloch für
Stellplätze 1 und 3
Bohrloch für
Stellplätze 2 und 4
