Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
39

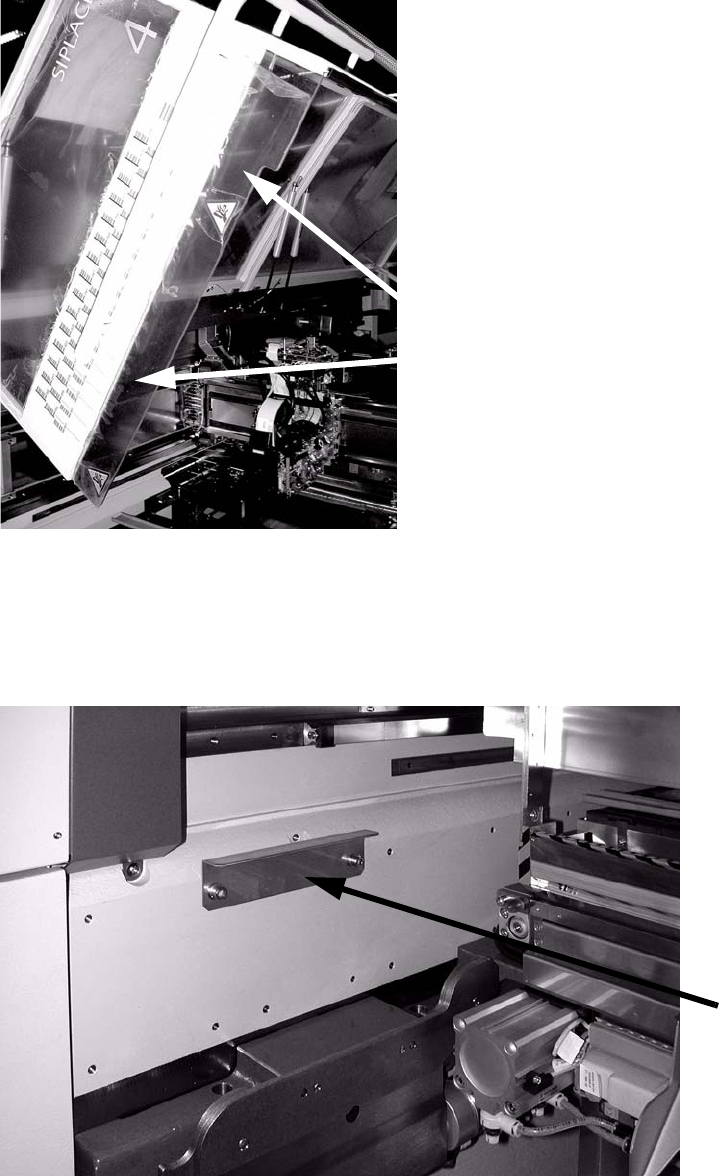

: Entfernen Sie den vorhandenen Eingreifschutz und montieren Sie den Eingreifschutz mit dem
größeren Ausschnitt aus dem Montagesatz.
1
: Montieren Sie den Winkel, der die Auflagefläche für die Förderer-Abdeckklappe auf der Ma-
schinen-Innenseite bildet.
Die Auswahl der Anschraublöcher hängt von der Anzahl der Portale ab, weil die Förderer-Ab-
deckklappe je nach Portalanzahl weiter außen oder innen liegt.
1
Eingreifschutz
Auflage-
winkel
montieren
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
40
: Setzen Sie die Förderer-Abdeckklappe ein.
1
1.6.7 Abschliessende Arbeiten
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
: Stellen Sie sicher, daß durch das Anheben der Förderer-Abdeckklappe die NOT-AUS-Schleife
unterbrochen wird.
Prüfen Sie dies an allen Bestückbereichen.
: Docken Sie die BE-Wagen an den Bestückautomaten an.
: Machen Sie einen Referenzlauf.
1
1
1
1
1
Assembly instructions Feeder cover flap, SIPLACE HF-series / X-series / D3
05/2009 Edition
41
2 Assembly instructions
Feeder cover flap
SIPLACE HF-series / X-series / D3
2.1 Tools and consumables required
Set of Allen keys 2
Set of screwdrivers 2
Screw locking paint 2
2.2 Restrictions
For HF machines with rounded machine frame (serial number without "A" prefix) feeder cover
flaps are not available anymore. 2
The “Feeder Protection SIPLACE HF” can not be used in conjunction with the 6-nozzle revolver
head and nozzle types 820, 821, 921. When these short nozzles are used the segment touches
the protection plate before the nozzle touches the part in the pocket. 2
