Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
18

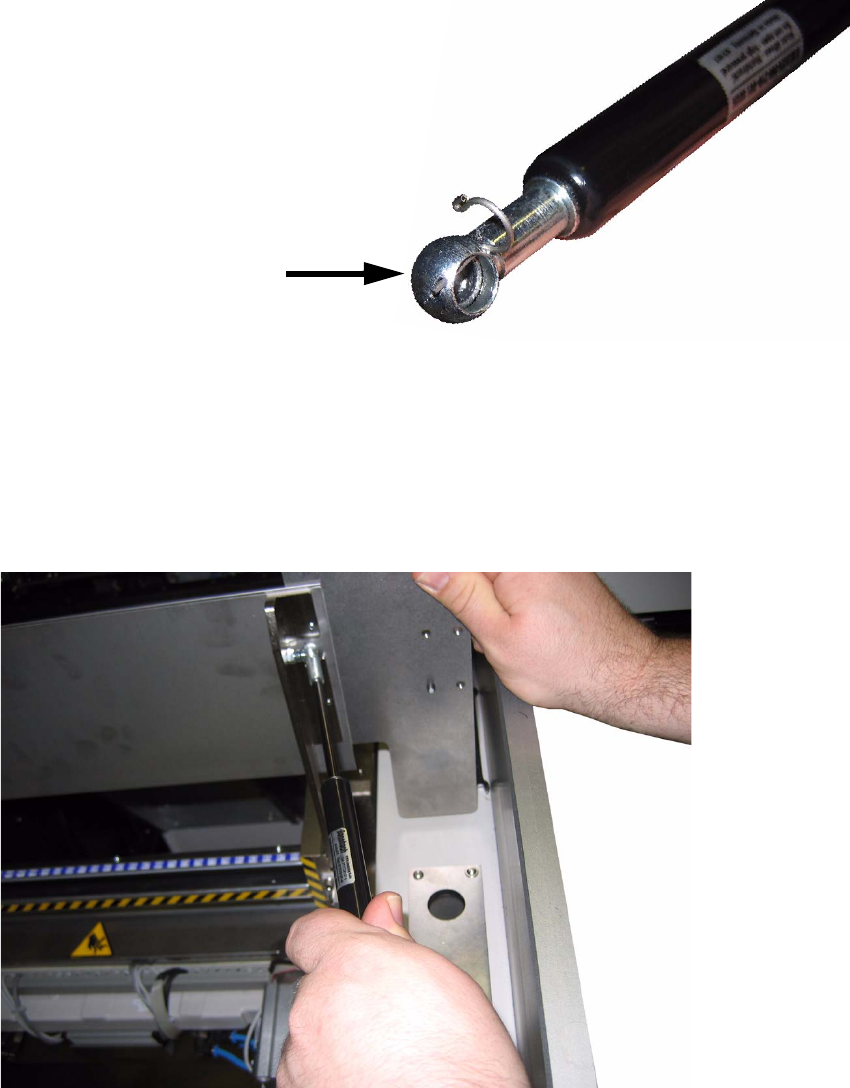

: Entfernen Sie die Federn auf beiden Seiten des Dämpfers.
Achtung ! Die Federn können leicht verloren gehen.
1
1
: Stecken Sie den Dämpfer auf den Kugelkopf an der Förderer-Abdeckklappe und sichern Sie
diesen mit der Feder.
: Stecken Sie den Dämpfer auf den Kugelkopf am Leergurtleitkanal, aber sichern Sie ihn dort
noch nicht mit der Feder.
1
1
1
Entfernen Sie die Feder, um
den Dämpfer vom Kugelkopf
abnehmen zu können
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
19
Einstellen des Dämpfers 1
1
Wenn der Dämpfer korrekt eigestellt ist, sollte die Abdeckklappe selbständig in etwa 2 Sekunden
schließen, wenn diese leicht angestossen wird.
Wenn die Klappe zu schnell oder gar nicht schließt, muss die Dämpferkraft dementsprechend
eingestellt werden. 1
1
: Ziehen Sie den Dämpfer auf seine volle Länge aus. Drehen Sie den Dämpfer nun von links
nach rechts während Sie diesen weiterhin auf Zug halten, bis Sie spüren, dass dieser ein-
rastet.
: Nun kann die Dämpferkraft durch Links- bzw. Rechtsdrehen eingestellt werden.
links => Dämpferkraft vermindern
rechts => Dämpferkraft erhöhen.
: Wenn die Dämpferkraft korrekt eingestellt ist, sichern Sie den Dämpfer auf dem Kugelkopf am
Leergurtleitkanal mit der Feder.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
20
: Richten Sie die Bleche mithilfe der vier Schrauben so zueinander aus, dass die Maden-
schrauben die Betätiger genau mittig treffen. Um diese Position einzustellen, kann der Schalter
am Maschinenständer auch in Y-Richtung verschoben werden.
1
1
: Montieren Sie, falls vorhanden den Pipettenwechsler.
: Schließen Sie die Maschine an die Spannungsversorgung an.
: Schalten Sie den Bestückautomaten ein.
1
Führen Sie noch keinen Referenzlauf durch, da die Förderer-Abdeckklappe noch nicht endgültig
justiert ist und einen Kopfcrash verursachen könnte. 1
1
: Docken Sie den BE-Tisch an den Bestückautomaten an.
: Fahren Sie den Bestückautomaten herunter.
: Schalten Sie den Bestückautomaten aus.
1
Schrauben zum Ausrichten der Bleche
Madenschrauben
Betätiger
