Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3 Ausgabe 05/2009 38 : V erlegen Sie das Ansch lusskabel des Schalters der Förderer-Abdeckklappe hinter Schneid- gerät / Pipettenwe chsler . Der S tecker liegt…
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
37
: Setzen Sie die Dichtung vor dem Einbau um die Schaltkugel.
1
1
: Montieren Sie den Schalter für die Förderer-Abdeckklappe in die Abdeckung.
1
1
: Befestigen Sie die Seitenwand wieder mit den vier Schrauben außen, einer innen.
Achten Sie darauf, das Anschlusskabel nicht zu verletzen!
1
1
Dichtung
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
38

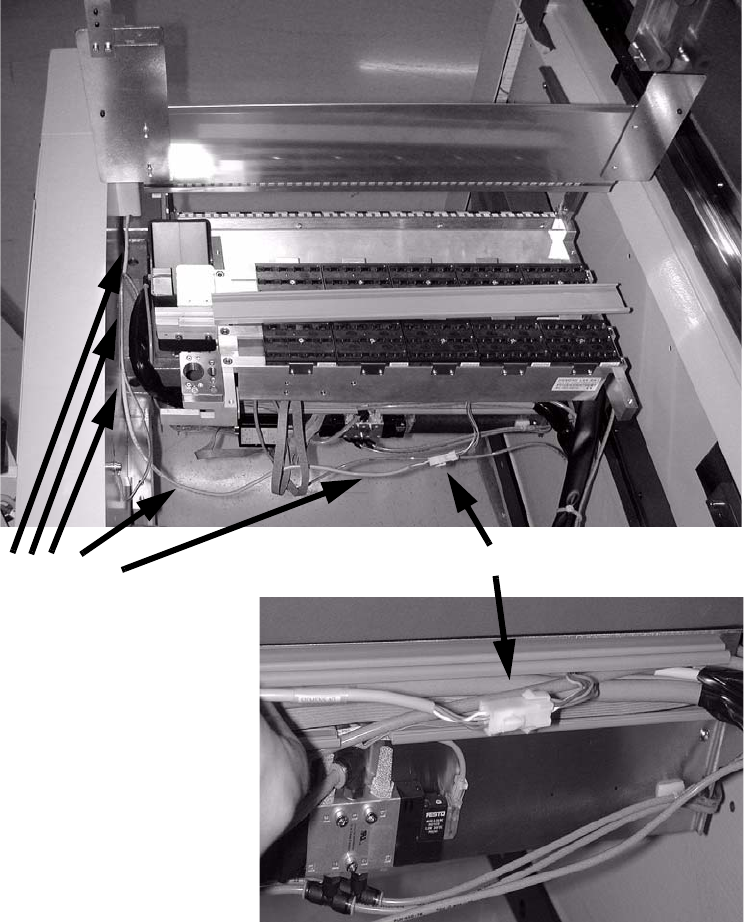

: Verlegen Sie das Anschlusskabel des Schalters der Förderer-Abdeckklappe hinter Schneid-
gerät / Pipettenwechsler.
Der Stecker liegt dort im Kabelkanal bereit.
1
1
1
1
1
1
Kabel verlegen
Stecker
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
39
: Entfernen Sie den vorhandenen Eingreifschutz und montieren Sie den Eingreifschutz mit dem
größeren Ausschnitt aus dem Montagesatz.
1
: Montieren Sie den Winkel, der die Auflagefläche für die Förderer-Abdeckklappe auf der Ma-
schinen-Innenseite bildet.
Die Auswahl der Anschraublöcher hängt von der Anzahl der Portale ab, weil die Förderer-Ab-
deckklappe je nach Portalanzahl weiter außen oder innen liegt.
1
Eingreifschutz
Auflage-
winkel
montieren
