Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3 Ausgabe 05/2009 6 1.3 Benötigte T eile – Förderer-Ab deckklappe S tellplatz 1 / 3: 001 19933-xx – Förderer-Ab deckklappe S tellplatz 2 / 4: 001 19910-xx Bei …
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
5
1 Montageanleitung
Förderer-Abdeckklappe
SIPLACE HF-Serie / X-Serie / D3
1.1 Benötigte Werkzeuge und Verbrauchsmittel
Satz Inbusschlüssel 1
Satz Schraubendreher 1
Schraubensicherungslack 1
1.2 Einschränkungen
Für HF-Maschinen mit rundem Maschinenständer (Seriennummer ohne vorangestelltes "A") sind
keine Förderer-Abdeckklappen mehr erhältlich. 1
Die "Förderer-Abdeckklappe SIPLACE HF" kann nicht in Verbindung mit dem C&P 6 - Bestück-
kopf und den Pipettentypen 820, 821, 921 verwendet werden.
Bei Verwendung dieser kurzen Pipetten berührt das Segment die Abdeckklappe, bevor die Pipette
das Bauteil in der Förderertasche erreicht. 1
1
1
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
6
1.3 Benötigte Teile
– Förderer-Abdeckklappe Stellplatz 1 / 3: 00119933-xx
– Förderer-Abdeckklappe Stellplatz 2 / 4: 00119910-xx
Bei Maschinen mit Leergurtleitkanal 03021990-03 und niedrigerem Funktionsstand muss zu-
sätzlich der Leergurtleitkanal gegen einen mit FS -04 oder höher getauscht werden.

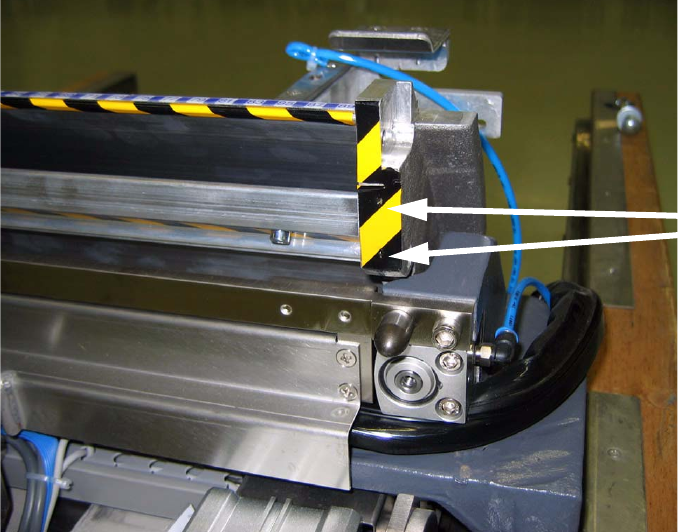

Bei FS -03 und niedriger fehlen die beiden Gewindebohrungen zum Anschrauben des Dämp-
fers. Am einfachsten kann dies anhand des folgenden Bildes festgestellt werden. 1
1
Gewinde-
bohrungen
befinden
sich hinter
dem Klebeband
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
7
1.3.1 Montagesätze
1
Falls noch der Leergurtleitkanal mit FS -03 eingebaut ist, wird zusätzlich benötigt: 1
1
1 Menge 1 Name 1 Artikelnummer1
1 1 1 Förderer-Abdeckklappe Stellplatz 1 / 3: 00119933-xx 1 03065933-xx 1
1 1 1 Foerdererabdeckkl. HF Sek. 1/3 1 03065992-xx 1
1 1 1 BE-Klappenschalter X-Serie / HF R2 1 03056172-xx 1
1 1 1 Förderer-Abdeckklappe Stellplatz 2 / 4: 00119910-xx 1 03065932-xx 1
1 1 1 Foerdererabdeckkl. HF Sek. 2/4 1 03065999-xx 1
1 1 1 BE-Klappenschalter X-Serie / HF R2 1 03056172-xx 1
1 1 1 Leergurtleitkanal 1 03021990-04 oder höher1
