Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
15
: Entfernen Sie das Abdeckblech (4 Schrauben).
1
: Falls ein Leergurtleitkanal mit FS -03 oder niedriger (Gewindebohrungen für die Befestigung
des Dämpfers fehlen) verbaut ist, tauschen Sie diesen gegen einen mit FS -04 oder höher:
Entfernen Sie den Leergurtleitkanal (2 Schrauben).
1
4 Schrauben
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
16
: Montieren Sie den “neuen” Leergurtleitkanal.
1

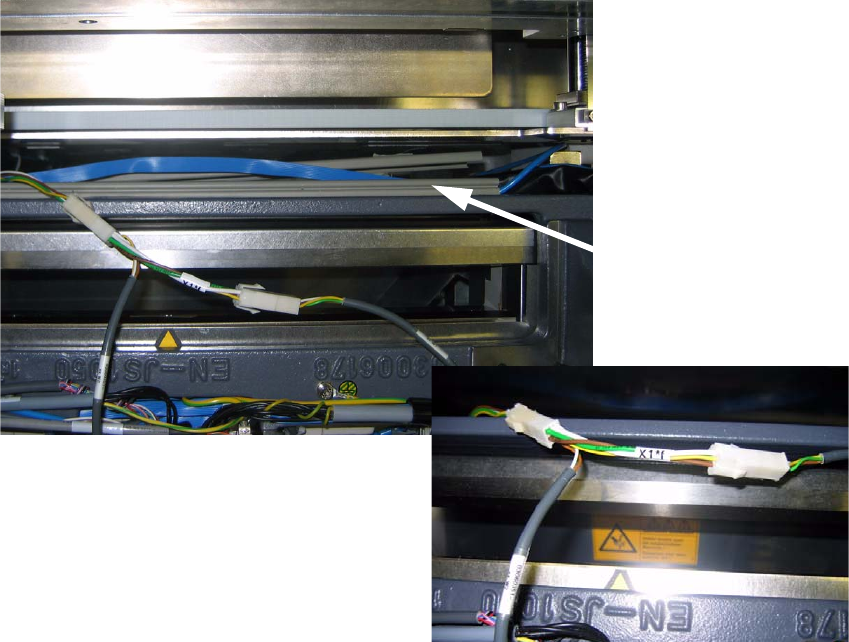

: Öffnen Sie den Kabelkanal auf der Rückseite des Einzugsrahmens.
Dort finden Sie das Kabel, an dem die beiden Stecker des rechten und linken Schalters ange-
schlossen werden müssen.
1
1
: Verlegen Sie die angeschlossenen Kabel so im Kabelkanal, dass diese nicht beschädigt wer-
den können. Fixieren Sie alle Kabel mithilfe von Kabelclips und Kabelbindern an entsprechen-
den Positionen am Maschinenständer oder an bereits verlegten Kabeln.
1
: Bringen Sie das Abdeckblech wieder an.
1
1
1
1
Kabelkanal
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
17

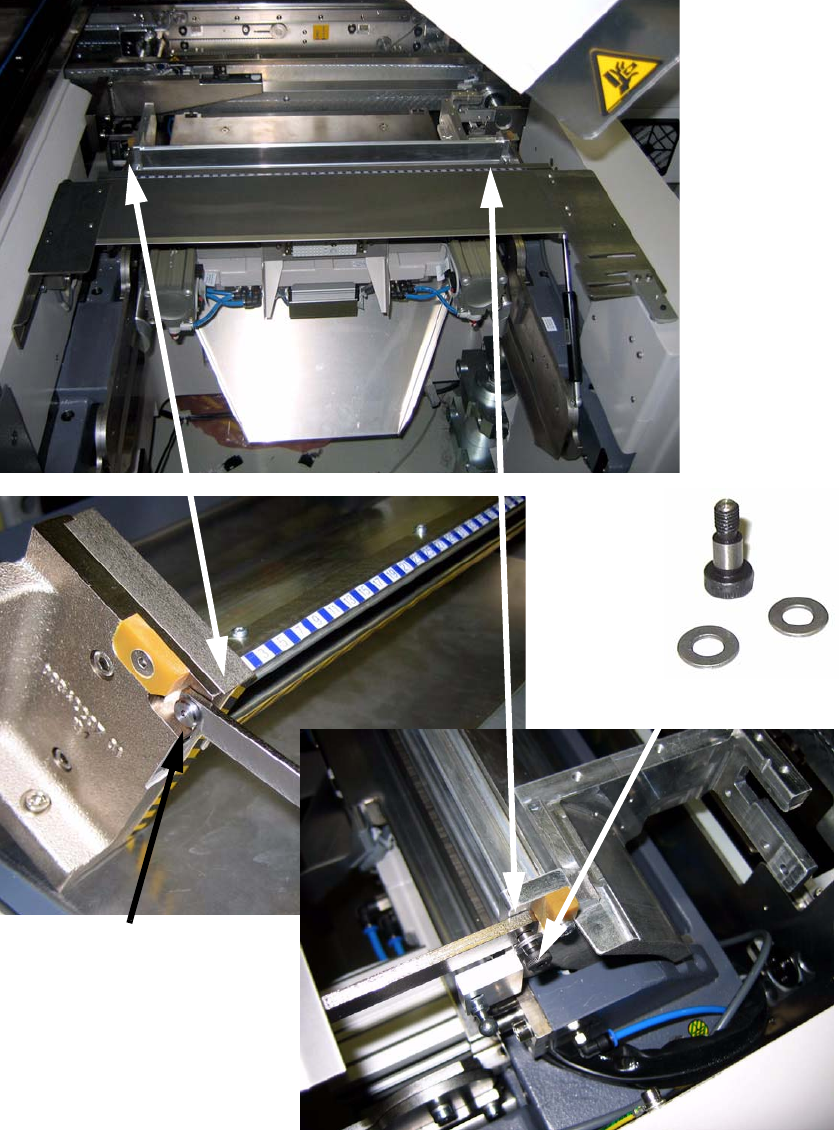

: Befestigen Sie die Förderer-Abdeckklappe am Leergurtleitkanal.
Verwenden Sie die Schrauben und Unterlegscheiben wie auf den Bildern gezeigt.
1
Verwenden Sie die kleinere
Schraube ohne Unterleg-
scheiben auf der linken Seite.
Verwenden Sie die größere
Schraube mit zwei Unterleg-
scheiben auf der rechten Seite.
