Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3 Ausgabe 05/2009 32 Das Anschlusska bel für die Förderer-Abdeckkla ppe mit Brüc ke liegt bei den ander en Anschluss- kabeln. 1 : Ziehen Sie die Brücke ab. 1 1…
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
31

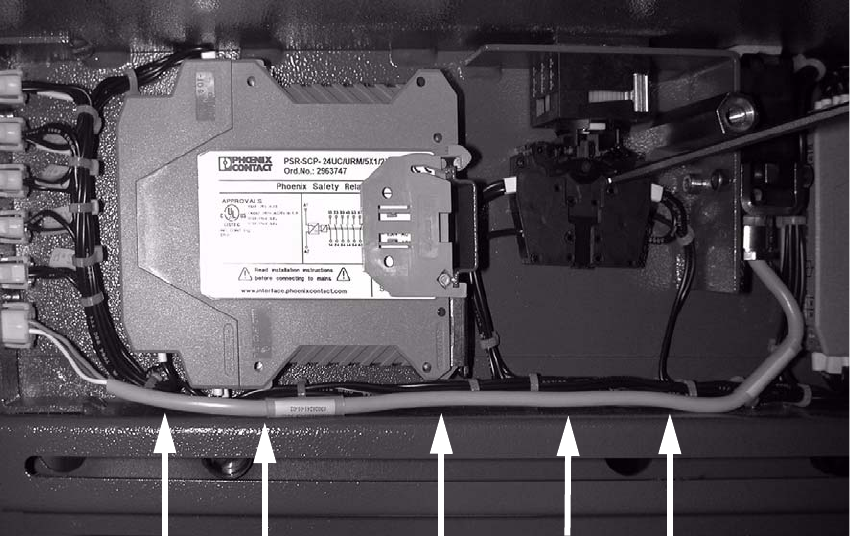

: Binden Sie das Anschlusskabel mit Kabelbinder fest bzw. an die anderen Kabel.
1
1
: Schieben Sie die Wange wieder auf den BE-Einzug.
: Schrauben Sie die Wange mit den 2 Schrauben oben und 4 unten wieder fest.
1
1
1
1
1
1
1
1
1
1
1
Anschlusskabel mit Kabelbinder sichern
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
32

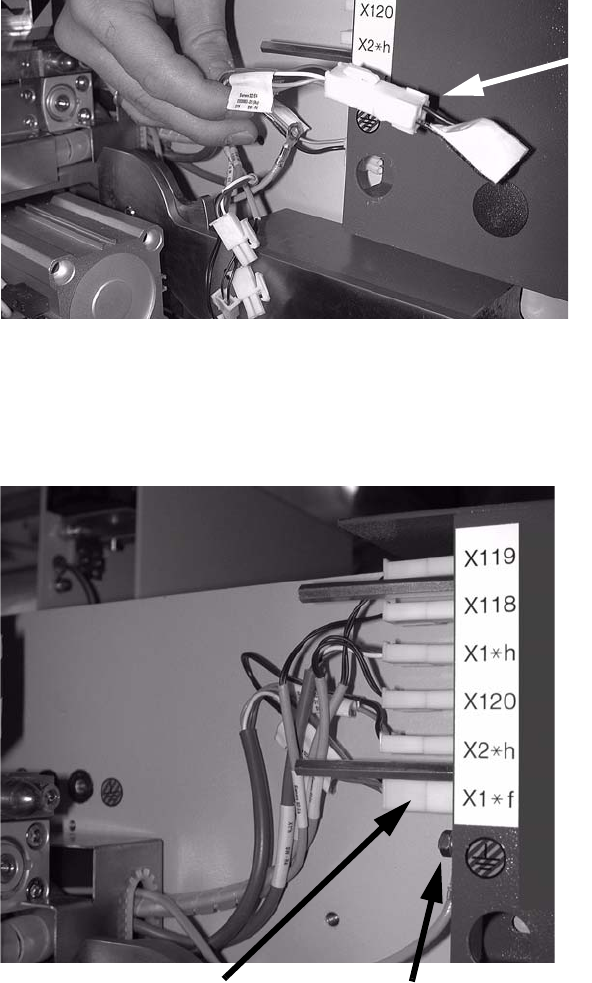

Das Anschlusskabel für die Förderer-Abdeckklappe mit Brücke liegt bei den anderen Anschluss-
kabeln. 1
: Ziehen Sie die Brücke ab.
1
1
: Stecken Sie alle Stecker in der richtigen Zuordnung an (siehe Foto unten).
: Schrauben Sie die Erdung an.
1
1
1
Brücke abziehen
Neuer Stecker
Erdung
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
33

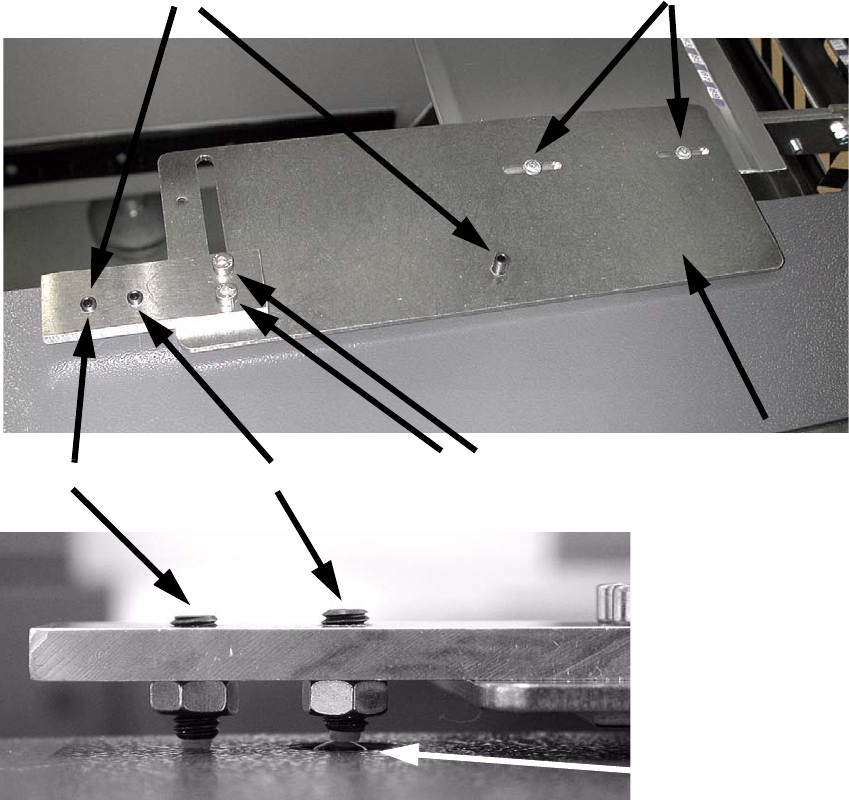

: Hängen Sie die Förderer-Abdeckklappe ein.
: Justieren Sie die Abdeckklappe so in X- und Y-Richtung, daß die innere Schraube auf den
Schalter drückt.
1
1
: Stellen Sie die Höhe mit den im Bild oben bezeichneten Schrauben ein.
Stellen Sie dabei die äußere Schraube so ein, daß der Schalter sicher betätigt wird, aber nicht
die ganze Kraft von der inneren Schraube auf den Schalter drückt.
1
: Führen Sie die beschriebenen Tätigkeiten an allen Bestückbereichen durch.
1
Innere Schraube
Schalter
2 Schrauben zur Justage in X-Richtung
2 Schrauben zur Justage der Höhe
2 Schrauben zur Justage in Y-Richtung
Äußere Schraube
