Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3 Ausgabe 05/2009 14 : Bringen Sie die Maschinen verkleidung wieder an. 1 1 : Schrauben Sie den linken Scha lter an den Maschinenständer und verlegen Sie d as …
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
13

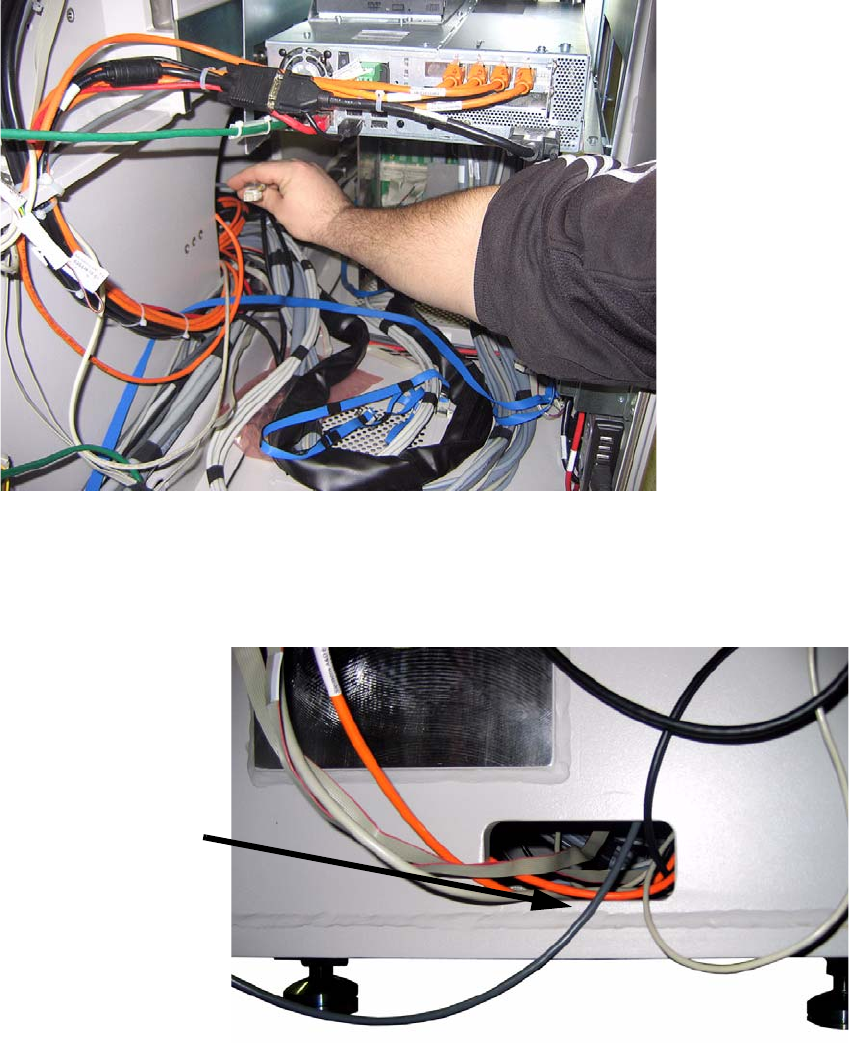

: Führen Sie das Kabel des Schalters durch die Öffnung im Maschinenständer.
1
1
: Führen Sie das Kabel durch die Öffnung im Maschinenständer unterhalb des Einzugsrahmens
nach oben zur Rückseite des Einzugsrahmens.
1
1
1
1
1
Kabel, das vom
Schalter kommt
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
14

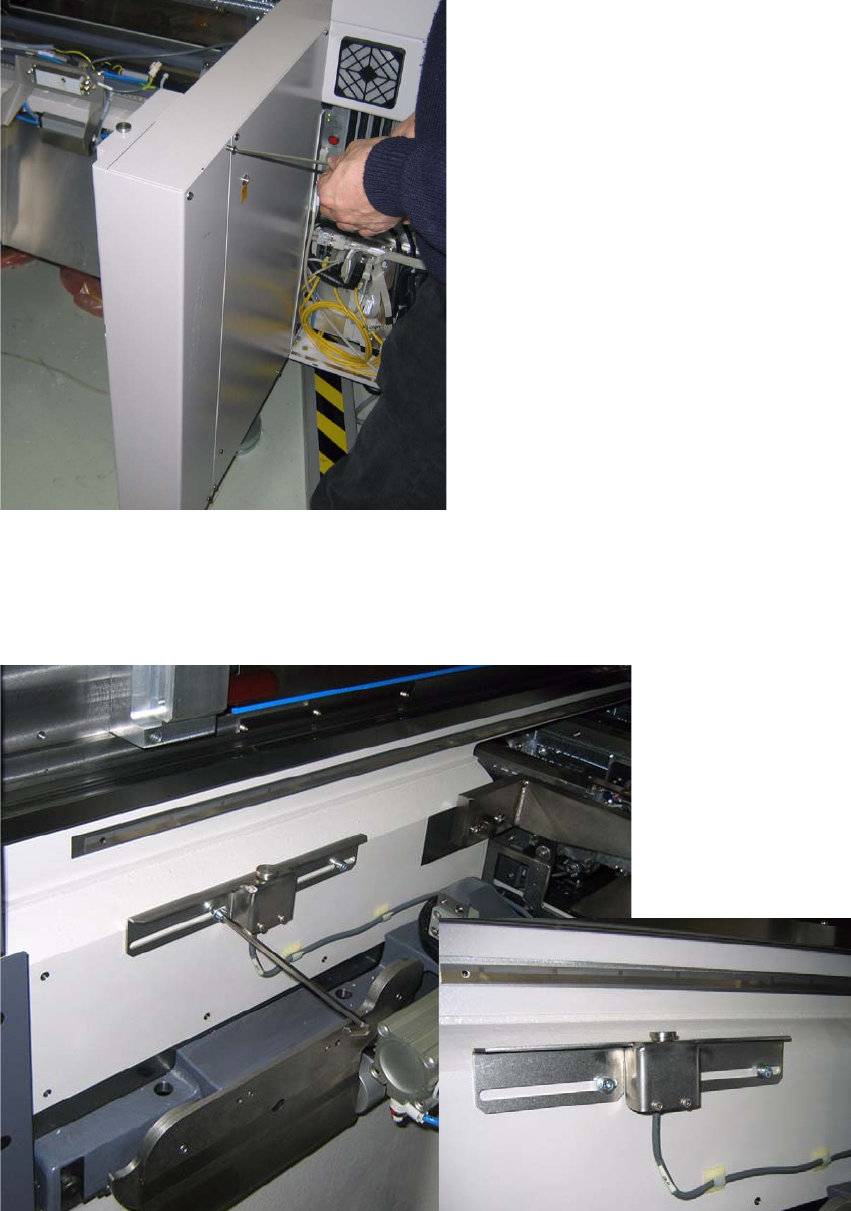

: Bringen Sie die Maschinenverkleidung wieder an.
1
1
: Schrauben Sie den linken Schalter an den Maschinenständer und verlegen Sie das Kabel zur
Rückseite des BE-Einzuges. Sichern Sie das Kabel mit Kabel-Clips.
1
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
15
: Entfernen Sie das Abdeckblech (4 Schrauben).
1
: Falls ein Leergurtleitkanal mit FS -03 oder niedriger (Gewindebohrungen für die Befestigung
des Dämpfers fehlen) verbaut ist, tauschen Sie diesen gegen einen mit FS -04 oder höher:
Entfernen Sie den Leergurtleitkanal (2 Schrauben).
1
4 Schrauben
