Montageanleitung Förderer-Abdeckkl appe HF- Serie / X-Serie / D3 Ausgabe 05/2009 23 1.6.4 V orbereitende Arbeiten : Öffnen Sie die Schutzhaube des entsprechenden Por tals. : Schieben Sie das jeweilige Portal aus dem Bere…
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
22
1.6 Montage Crash-Klappen alte Version
1.6.1 Übersicht
Diese Klappen sind nicht mehr erhältlich. Diese Anleitung wird nur aufgrund eines evtl. Ersatzteil-
tausches benötigt.
Die Montage der Förderer-Abdeckklappe erfolgt auf beiden Maschinenseiten gleich, nur seiten-
v
erkehrt. Die Anleitung zeigt Fotos von beiden Seiten. 1
1.6.2 Einschränkung
Die "Förderer-Abdeckklappe SIPLACE HF" kann nicht in Verbindung mit dem C&P 6 - Bestück-
kopf und den Pipettentypen 820, 821, 921 verwendet werden.
Bei Verwendung dieser kurzen Pipetten berührt das Segment die Abdeckklappe, bevor die Pipette
das Bauteil in der Förderertasche erreicht. 1
1.6.3 Benötigte Werkzeuge und Verbrauchsmittel
– Satz Inbusschlüssel
– Messschieber
– Bohrmaschine oder Akkuschrauber
– Metallbohrer (5 mm)
– Zapfensenker (5mm am Zapfen/ 12 mm am Schaft)
– Versenker
– Entgrater
Zusätzlich für HF-Serie bis A-001: 1
– Bohrlehre (Art. Nr.: 03033639-01)
Zusätzlich für HF-Serie bis A-001: 1
– Bohrlehre (Art. Nr.: 03011814-01)
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
23
1.6.4 Vorbereitende Arbeiten
: Öffnen Sie die Schutzhaube des entsprechenden Portals.
: Schieben Sie das jeweilige Portal aus dem Bereich des BE-Tisches bis über den LP-Transport-
bereich.
: Docken Sie die BE-Wagen vom Bestückautomaten ab.
: Schalten Sie die Automaten am Hauptschalter aus.
1.6.5 Montage SIPLACE HF-Serie (bis A-001)

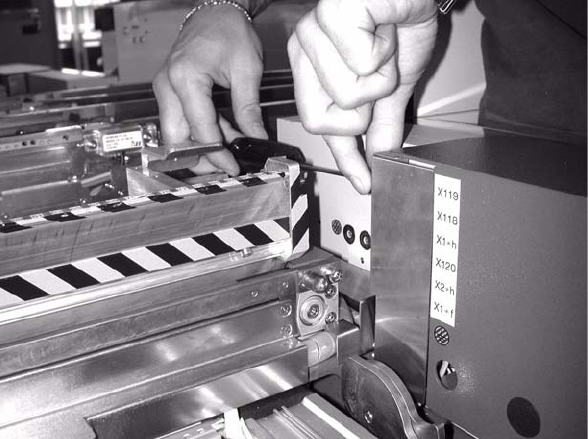

: Lösen Sie die Schrauben der Abdeckung der Anschlüsse und nehmen Sie die Abdeckung ab.
1
1
1
1
1
1
1
1
1
1
1
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
24

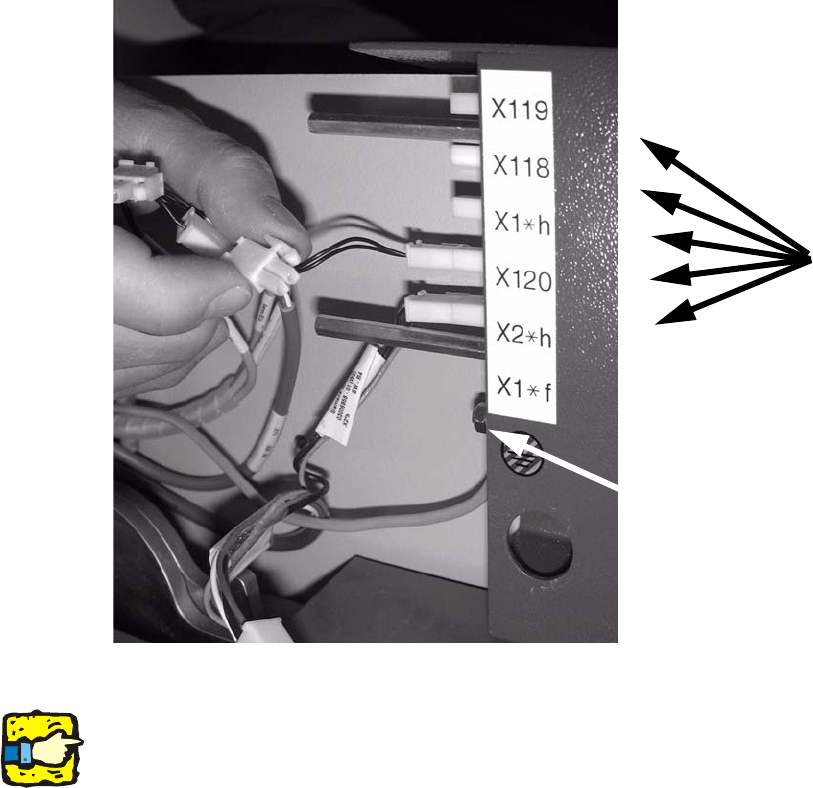

: Ziehen Sie die Stecker ab und schrauben Sie die Erdung ab.
1
1
1
Der Anschluss mit Brücke auf dem Stecker für die Förderer-Abdeckklappe liegt bei den abzuzie-
henden Kabeln. 1
1
1
1
1
1
1
1
1
1
1
Erdung
5 Stecker
