Montageanleitung Förderer-Abdeckkl appe HF- Serie / X-Serie / D3 Ausgabe 05/2009 33 : Hängen Sie die Förderer-Abdeckklappe ein. : Justieren Sie die Abdeckklappe so in X- und Y -Richtung, daß die innere Schraube auf den S…
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
32
Das Anschlusskabel für die Förderer-Abdeckklappe mit Brücke liegt bei den anderen Anschluss-
kabeln. 1
: Ziehen Sie die Brücke ab.
1
1
: Stecken Sie alle Stecker in der richtigen Zuordnung an (siehe Foto unten).
: Schrauben Sie die Erdung an.
1
1
1
Brücke abziehen
Neuer Stecker
Erdung
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
33
: Hängen Sie die Förderer-Abdeckklappe ein.
: Justieren Sie die Abdeckklappe so in X- und Y-Richtung, daß die innere Schraube auf den
Schalter drückt.
1
1
: Stellen Sie die Höhe mit den im Bild oben bezeichneten Schrauben ein.
Stellen Sie dabei die äußere Schraube so ein, daß der Schalter sicher betätigt wird, aber nicht
die ganze Kraft von der inneren Schraube auf den Schalter drückt.
1
: Führen Sie die beschriebenen Tätigkeiten an allen Bestückbereichen durch.
1
Innere Schraube
Schalter
2 Schrauben zur Justage in X-Richtung
2 Schrauben zur Justage der Höhe
2 Schrauben zur Justage in Y-Richtung
Äußere Schraube
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
34
1.6.6 Montage SIPLACE HF-Serie (ab A-001)

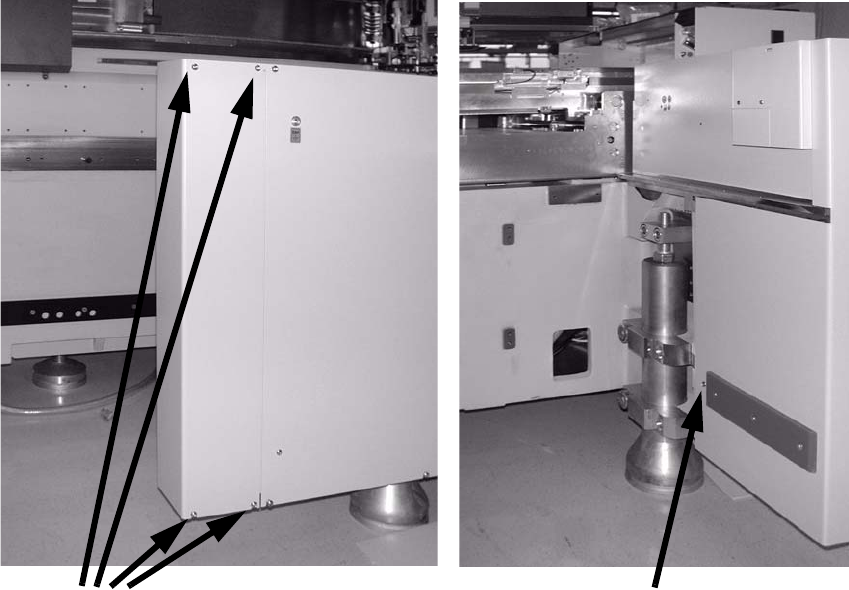

: Lösen Sie die Schrauben der Seitenwand und nehmen Sie sie ab (vier Schrauben auf der Au-
ßen- und eine auf der Innenseite).
1
1
1
1
1
1
1
1
1
1
1
1
4 Schrauben
1 Schraube
