Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
20
: Richten Sie die Bleche mithilfe der vier Schrauben so zueinander aus, dass die Maden-
schrauben die Betätiger genau mittig treffen. Um diese Position einzustellen, kann der Schalter
am Maschinenständer auch in Y-Richtung verschoben werden.
1
1
: Montieren Sie, falls vorhanden den Pipettenwechsler.
: Schließen Sie die Maschine an die Spannungsversorgung an.
: Schalten Sie den Bestückautomaten ein.
1
Führen Sie noch keinen Referenzlauf durch, da die Förderer-Abdeckklappe noch nicht endgültig
justiert ist und einen Kopfcrash verursachen könnte. 1
1
: Docken Sie den BE-Tisch an den Bestückautomaten an.
: Fahren Sie den Bestückautomaten herunter.
: Schalten Sie den Bestückautomaten aus.
1

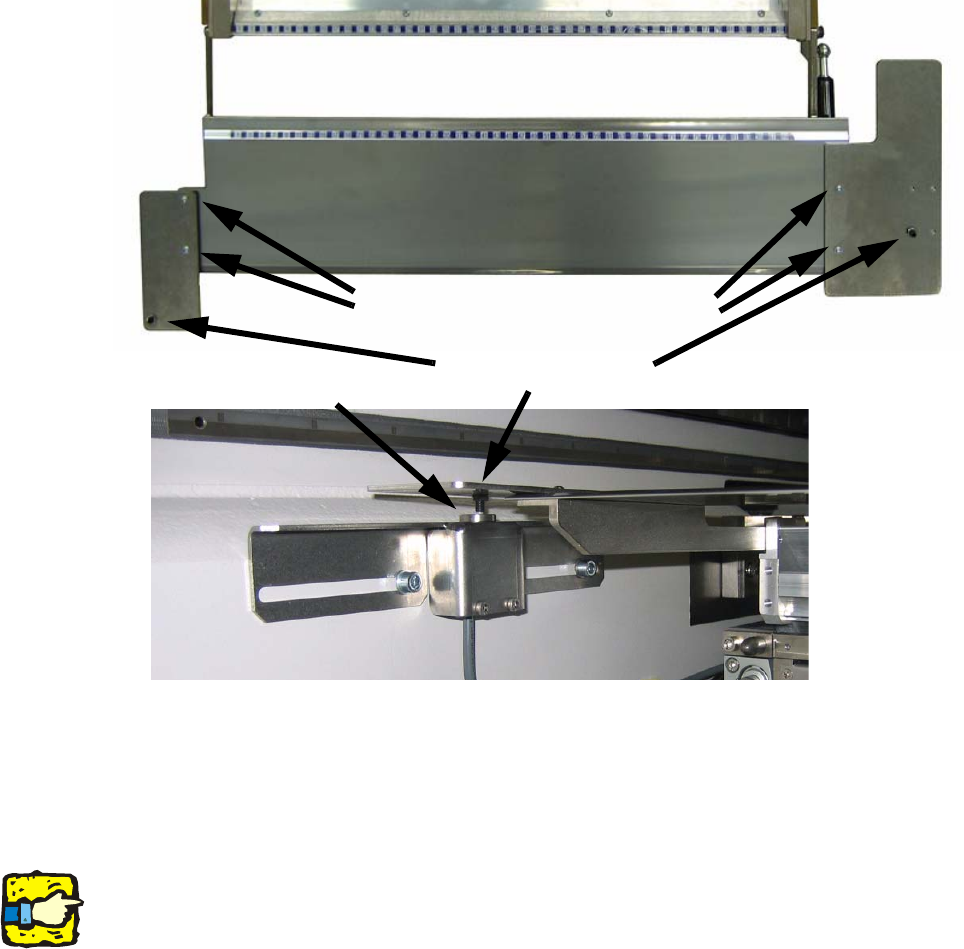

Schrauben zum Ausrichten der Bleche
Madenschrauben
Betätiger
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
21
: Stellen Sie jeweils ein Zuführmodul auf die äußerste rechte und die äußerste linke Spur sowie
in die Mitte des BE-Tisches.
: Stellen Sie die Höhe der Förderer-Abdeckklappe mithilfe der rechten und linken Maden-
schraube so ein, dass der Abstand zwischen der Abdeckklappe und dem höchsten Punkt des
Förderers etwa 1 mm beträgt. Die Abdeckklappe darf im geschlossenen Zustand keines der
Zuführmodule berühren. Fixieren Sie die Madenschrauben mithilfe der Muttern. Sichern Sie
die Schrauben und Muttern anschließend mit Schraubensicherungslack.
1
: Führen Sie die beschriebenen Arbeitsschritte an allen Stellplätzen, an denen Förderer-Ab-
deckklappen eingebaut werden sollen durch.
: Schalten Sie den Bestückautomaten ein und prüfen Sie die korrekte Funktion der Förderer Ab-
deckklappen.
: Bevor Sie einen Referenzlauf durchführen, schieben Sie die Portale vorsichtig über die Ab-
deckklappen, um sicherzustellen, dass genügend Abstand zwischen Pipette und Abdeck-
klappe besteht.
: Kalibrieren Sie den Pipettenwechsler und die Pipettenabwurfstation.

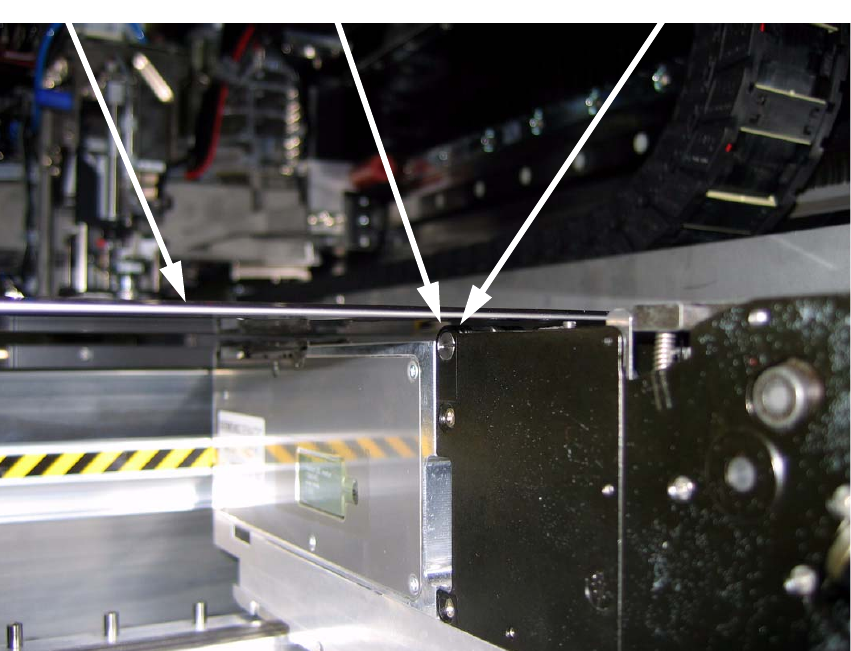

Abdeck-
klappe
Abstand zwischen Klappe und höchstem Punkt des Zuführmoduls
soll ungefähr 1 mm betragen (hier ein 2x8mm S-Förderer).
Montageanleitung Förderer-Abdeckklappe HF-Serie / X-Serie / D3
Ausgabe 05/2009
22
1.6 Montage Crash-Klappen alte Version
1.6.1 Übersicht
Diese Klappen sind nicht mehr erhältlich. Diese Anleitung wird nur aufgrund eines evtl. Ersatzteil-
tausches benötigt.
Die Montage der Förderer-Abdeckklappe erfolgt auf beiden Maschinenseiten gleich, nur seiten-
v
erkehrt. Die Anleitung zeigt Fotos von beiden Seiten. 1
1.6.2 Einschränkung
Die "Förderer-Abdeckklappe SIPLACE HF" kann nicht in Verbindung mit dem C&P 6 - Bestück-
kopf und den Pipettentypen 820, 821, 921 verwendet werden.
Bei Verwendung dieser kurzen Pipetten berührt das Segment die Abdeckklappe, bevor die Pipette
das Bauteil in der Förderertasche erreicht. 1
1.6.3 Benötigte Werkzeuge und Verbrauchsmittel
– Satz Inbusschlüssel
– Messschieber
– Bohrmaschine oder Akkuschrauber
– Metallbohrer (5 mm)
– Zapfensenker (5mm am Zapfen/ 12 mm am Schaft)
– Versenker
– Entgrater
Zusätzlich für HF-Serie bis A-001: 1
– Bohrlehre (Art. Nr.: 03033639-01)
Zusätzlich für HF-Serie bis A-001: 1
– Bohrlehre (Art. Nr.: 03011814-01)
