维修调整要领书 13-17 Rev2.0 ① 检测紧急停止开关，限 制传感器， X 止动传感器， 切断伺服电源。 ② 检测保护罩打开开关，并 通知软件控制部。 ③ 通过传送带传感器中转线 路板与 I/F 电路，传送线 路板传送部与 ATC 部的传 感器，电磁铁阀之 间的信号。 ④ 对紧急停止开关进行检 测，使 XY 轴， Z θ轴停止。 ⑤ 安装 SMEMA I/F 电路。 ⑥ 安装保存 M/S 参数的 Fla shR OM 。 在控制…
维修调整要领书
13-16
Rev2.0

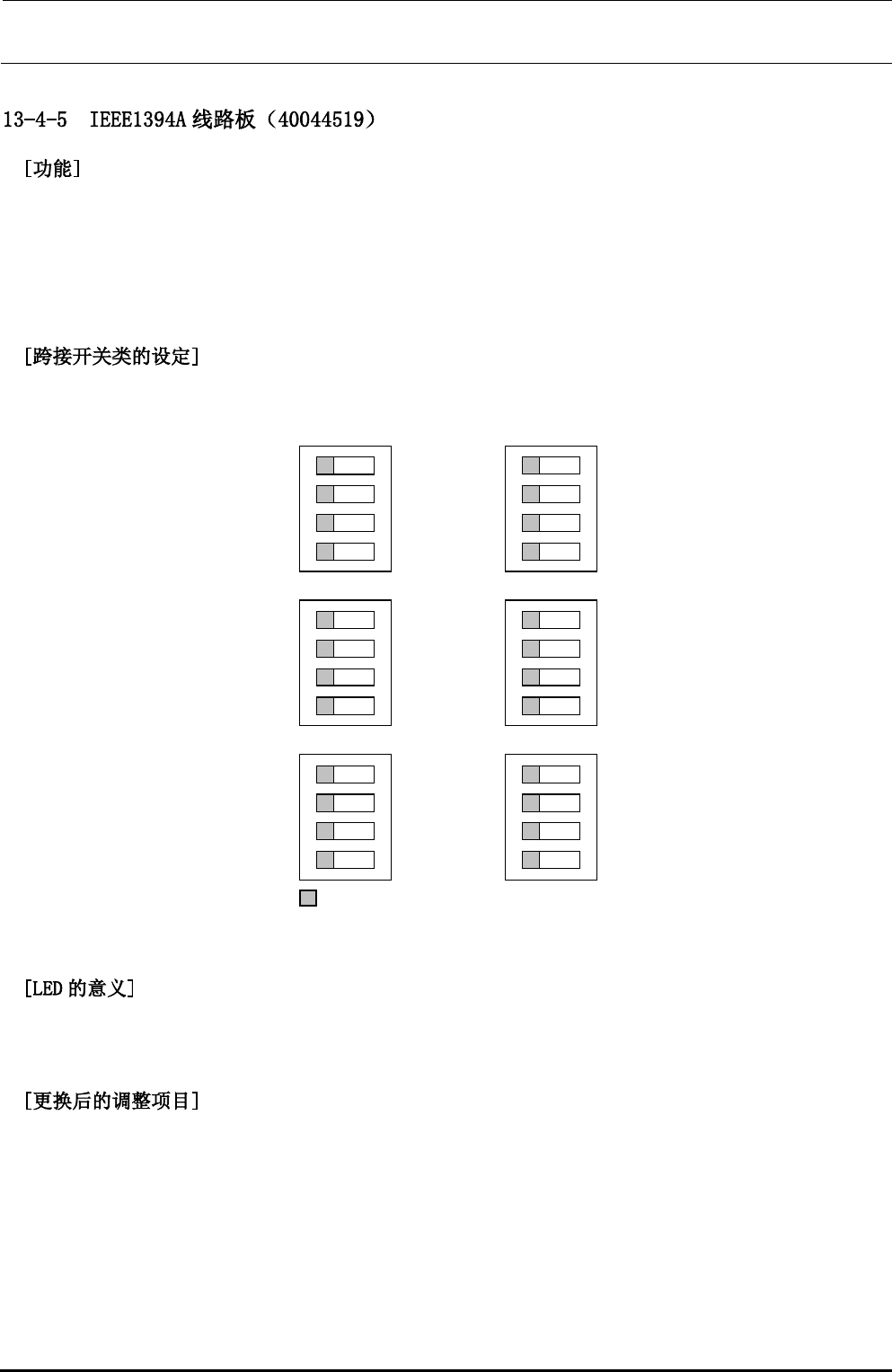

IEEE1394A BOARD 是与激光传感器 LNC60 之间的通信板。
经由 IEEE-1394 规格（通称 FIRE WIRE）的通信，LNC60 与 CPU BOARD 之间进行通信。
同时，还通过这一通信电缆向 LNC60 供给电源（DC12V）。
交货时已经设置好，在安装线路板时请进行确认作业。
部がスイッチの設定位置
Ｏ Ｎ
１
２
３
４
Ｓ１
Ｏ Ｎ
１
２
３
４
Ｓ３
Ｏ Ｎ
１
２
３
４
Ｓ５
Ｏ Ｎ
１
２
３
４
Ｓ２
Ｏ Ｎ
１
２
３
４
Ｓ４
Ｏ Ｎ
１
２
３
４
Ｓ６
IEEE1394A 线路板上没有 LED。
没有特别需要调整的项目。
部为直插式开关的设置位置。
维修调整要领书
13-17
Rev2.0
① 检测紧急停止开关，限制传感器，X 止动传感器，切断伺服电源。
② 检测保护罩打开开关，并通知软件控制部。
③ 通过传送带传感器中转线路板与 I/F 电路，传送线路板传送部与 ATC 部的传感器，电磁铁阀之
间的信号。
④ 对紧急停止开关进行检测，使 XY 轴，Zθ轴停止。
⑤ 安装 SMEMA I/F 电路。
⑥ 安装保存 M/S 参数的 FlashROM。
在控制装置中使用的安全线路板组中，安装有跨接。参照下表，进行线路板跨接的设定。（在途色部
分处进行跨接）
2 4 2 14 2 14
1 3 1 13 1 13
W2 W3
2 14 2 14 3 6
1 13 1 13
1 4
W4 W5
2 6 2 6 3 6 3 27
1 5 1 5
1 4 1 25
W7 W8 W10
3 12 3 12 2
1
1 10 1 10
W13W11 W12
W1
W6
W9
维修调整要领书
13-18
Rev2.0
在 SW1 上设定线路板的功能 Rev 和式样 Rev。下图表示各 bit（位）的分配、权重。
在本图中，意味着功能 Rev：02、式样 Rev：02。
安全线路板上装有 5 个 LED。各 LED 的意思表示如下。
ALM LED1 YA 轴限制，YB 轴限制，检测到紧急停止时灯亮
COSW LED2 检测到保护罩打开时灯亮
AREA-F LED3 不使用
AREA-R LED4 不使用
F-FLOT LED5 检测到 FEEDER 比规定位置高时灯亮
更换后，需要进行 MS 参数的备份。
请从菜单的“文件”→“控制数据管理”取得备份。
ON
OF F
1 8
機 能 Ｒ ｅ ｖ ． 設 定
パ タ ー ン Ｒ ｅ ｖ ． 設 定
2
0
2
2
2
1
2
3
2
0
2
2
2
1
2
3
SW1
功能 Rev.设定
式样
Rev.
设定
