维修调整要领书 13-22 Rev2.0 在 SW4 上设定线路板的 功能 Rev 和式 样 Rev 。下 图表示各 bit （ 位）的分配、权重。 在本图中，意味 着功能 Rev ： 01 、式样 Rev ： 01 。 RESET SW ：将该线 路板复位。 ABORT SW ：向主 CPU 发 行 NMI 。 请不要操作这二 个开关。 更换前的线路板 和更换后的线路板中 ROM 的版本不 同， 或者新的线 路板中没有安装 ROM 时…
维修调整要领书
13-21
Rev2.0
输入从各传感器传来的信号，并向其他的线路板输出控制信号。
进行与 MTC 的中转。
跨接，设定开关交货时已经设定，在把线路板安装到控制装置时请进行确认。
※ W5 的设置如果是线路板 Rev01.02，请设置为「开路」，
如果是 Rev03 以后，请设置为「短路」
跨接 设定开关
W3 (2P) → 打开 SW 1-1 → OFF
W5 (2P) → ※ SW 1-2 → OFF
W6 (2P) → 打开 SW 1-3 → OFF
W7 (2P) → 关闭 SW 1-4 → OFF
W8 (2P) → 关闭 SW 1-5 → OFF
SW 1-6 → OFF
SW 1-7 → OFF
SW 1-8 → OFF
维修调整要领书
13-22
Rev2.0

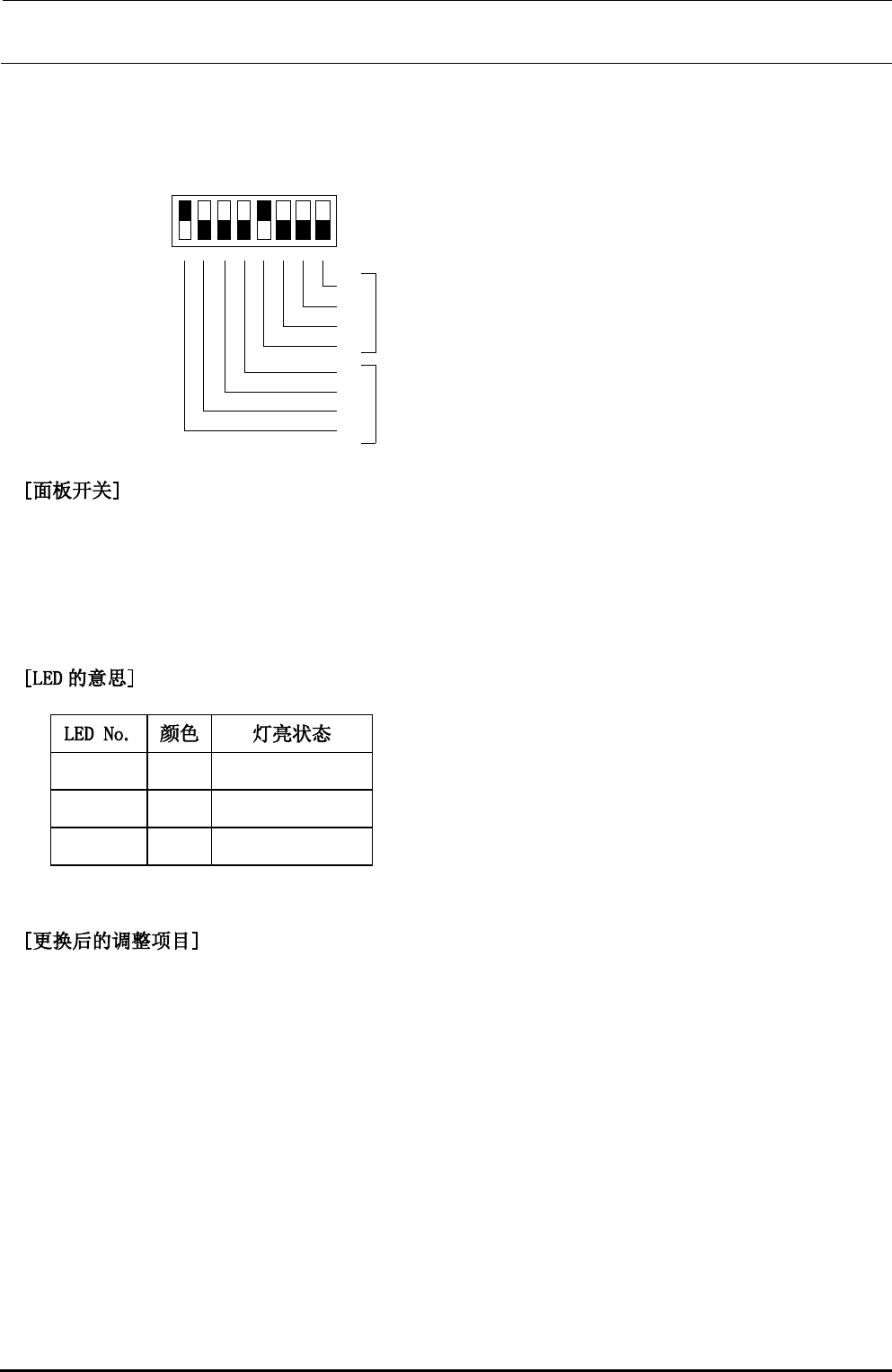

在 SW4 上设定线路板的功能 Rev 和式样 Rev。下图表示各 bit（位）的分配、权重。
在本图中，意味着功能 Rev：01、式样 Rev：01。
RESET SW：将该线路板复位。
ABORT SW：向主 CPU 发行 NMI。
请不要操作这二个开关。
更换前的线路板和更换后的线路板中 ROM 的版本不同，或者新的线路板中没有安装 ROM 时，从旧的线
路板上卸下 ROM，并安装到新的线路板上。
按照下面的顺序，进行 FLASH 内存的版本升级。
① 选项 → 更改用户级别处选择管理员。
② 维护 → 选择 M/S 参数设定。
③ 其它 → 版本升级 → 选择 I/O。
LED 1 红 FAIL状态
LED 2 红 待机状态
LED 3 绿 正常运行
ON
OFF
1 8
パ タ ー ン Ｒ ｅ ｖ ． 設 定
機 能 Ｒ ｅ ｖ ． 設 定
2
3
2
2
2
2
1
0
2
3
2
2
2
2
1
0
SW2
SW4
式样 Rev.设定
功能 Rev.设定
维修调整要领书
13-23
Rev2.0

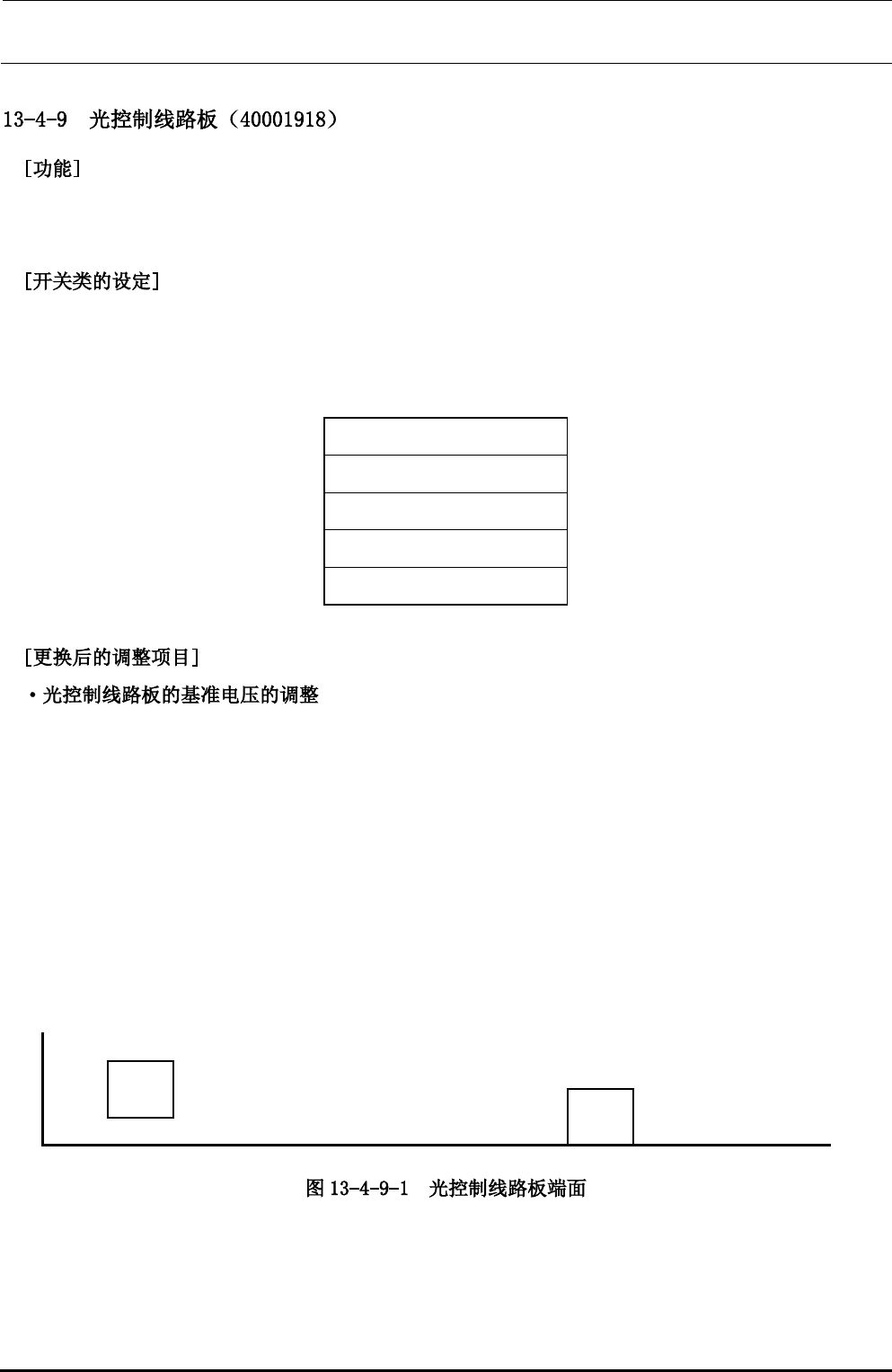

光控制线路板进行 OCC 照明的灯亮与光亮的调节。
在控制装置中使用的光控制线路板组上装有跨桥。
参照下表，进行线路板的跨桥设定。
W1（14P）
→
全开
W2（4P）
→
全开
W3（4P）
→
开
W4（2P）
→
全开
W5（2P）
→
关闭
<规格>
·+8VREF=8.000V±0.005V
<调整方法>
1. 在进行基准电压的调整之前先确认已经进行 DC 电源输出电压的调整。
2. 用数字电压表测量检测端子 TP4（+8VREF）的电压。
接地端使用 TP1（AGND）。
3. 调整旋钮 VR1，使上述的测量值达到规定调整值。
ＴＰ１ ＴＰ２ ＴＰ３ ＴＰ４ CN1
○ ○ ○ ○ OCCLIGHT
VR1 AGND GND
+24VRET
+8VREF
OCC 光
