维修调整要领书 7-1 Rev1.0 1） 切断本机气压。 2） 卸下 ATC 接合器，带垫片内六角螺 钉，取出汽缸。 （同时把空气管从半连接器拔下） 3） 把半连接器与更换后的气缸连接起 来，并按照相反的顺序安装气缸。 气缸 带垫片内六角螺钉 半连接器 ATC 接合器
维修调整要领书
6-3
Rev1.0

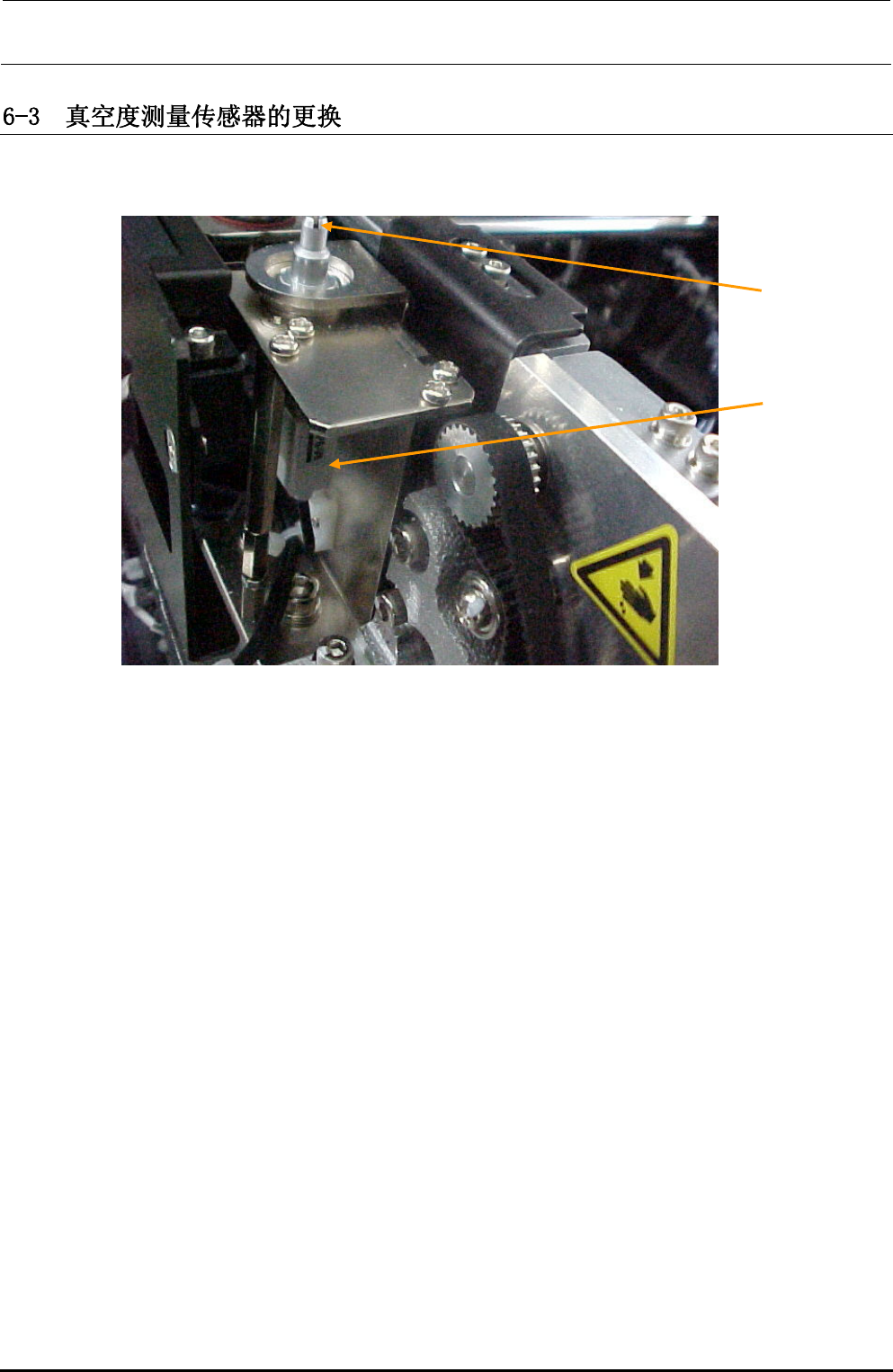

1） 螺丝刀旋转管嘴 CAL①顶部的凹沟，然后更换传感器②。
①
②
维修调整要领书
7-1
Rev1.0

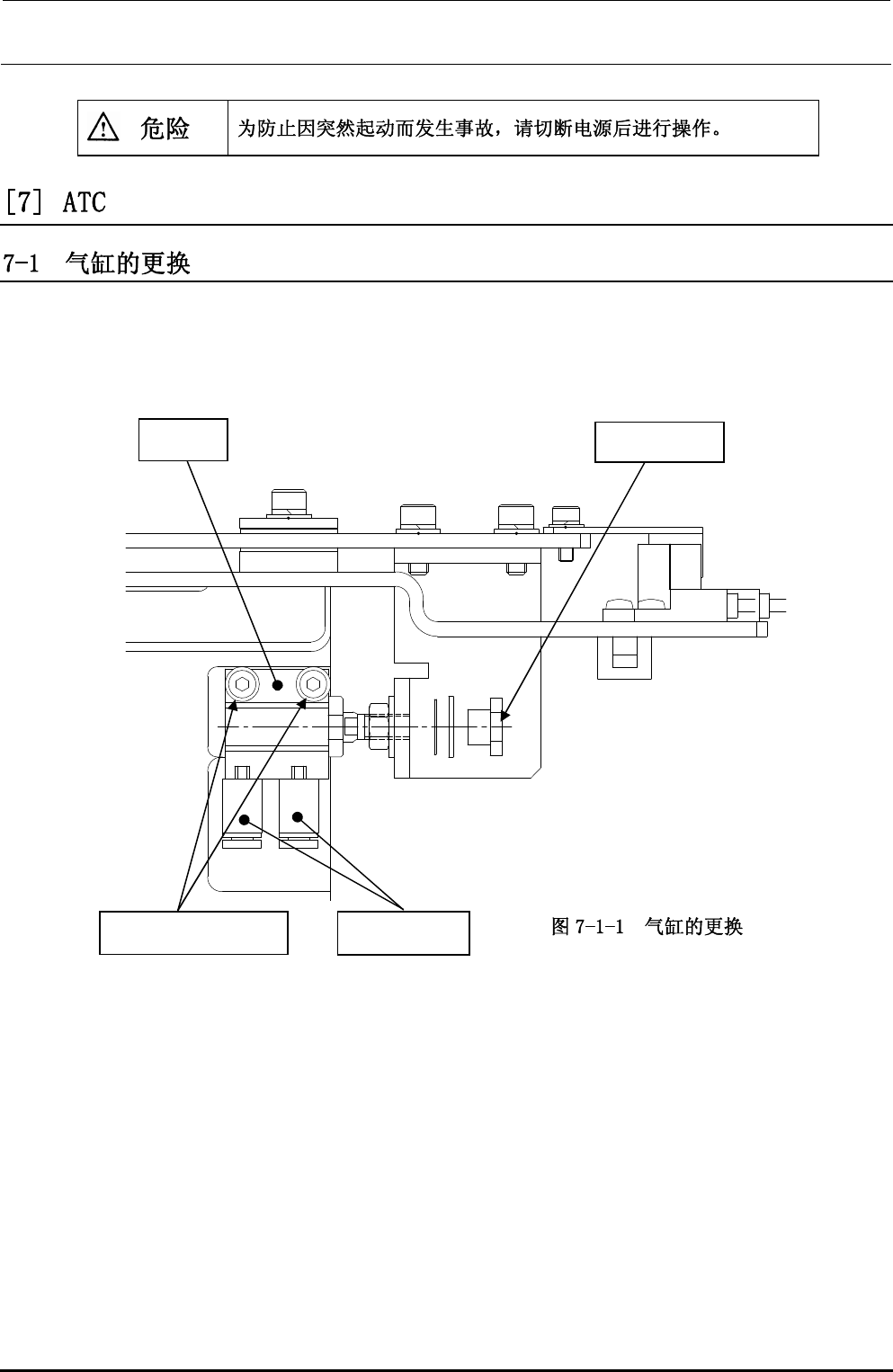

1）切断本机气压。
2）卸下 ATC 接合器，带垫片内六角螺钉，取出汽缸。
（同时把空气管从半连接器拔下）
3）把半连接器与更换后的气缸连接起来，并按照相反的顺序安装气缸。
气缸
带垫片内六角螺钉
半连接器
ATC 接合器
维修调整要领书
7-2
Rev1.0

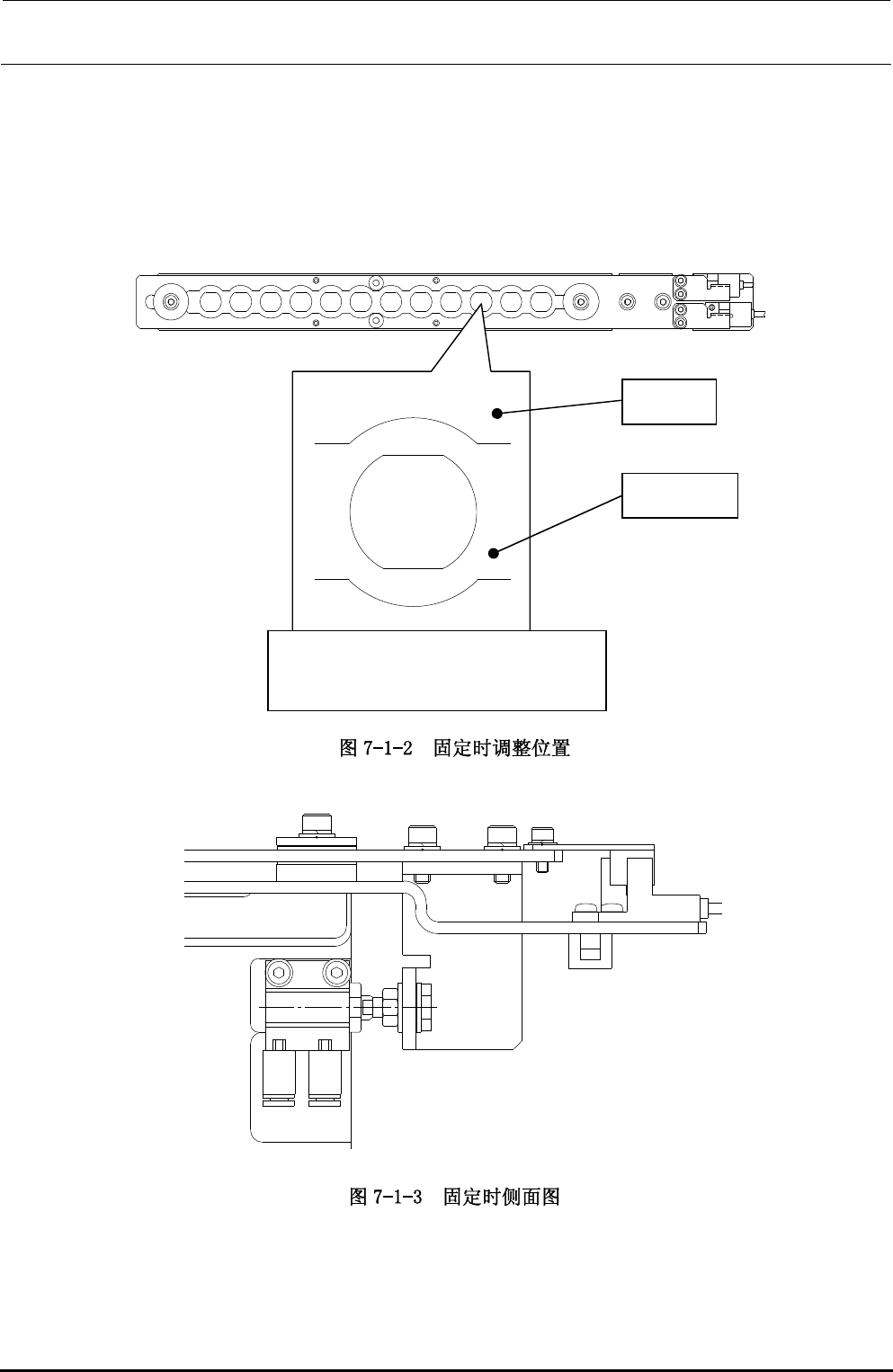

4）更换气缸后，请调整连杆的固定位置。
在滑动架未固定的状态下，根据目测调整位置，使 ATC 底座的孔与滑动架圆弧中心位置一致，然
后固定 ATC 气缸的连杆与 ATC 接合器。
固定时，请在 ATC 接合器的螺栓上涂上锁定漆 242。
滑动架圆弧与 ATC 底座平面的孔的调
整位置（放大图）
ATC 底座
滑动架
