维修调整要领书
5-1
Rev1.0
1）松开用来调整传送皮带张力的皮带轮。
2）更换成表 5-1-1 中货号的皮带。
3）传送皮带的适当张力，通过测量无张力状态下的皮带长度，然后移动长孔部的传送皮带轮位置使
皮带长度增加 0.5%的方法进行调整。
作为一个方法，用铅笔等在传送导轨上的传送皮带上做两个相距 200mm 的标记。
移动传送皮带轮增加张力，使两个标记间的距离为 201mm。
中心缓冲 传送皮带C L167E521000
IN/OUT缓冲 传送皮带S L171E121000
※ 传送皮带轮张力调整后，在一周以后需要重新调整张力。
维修调整要领书
5-2
Rev1.0

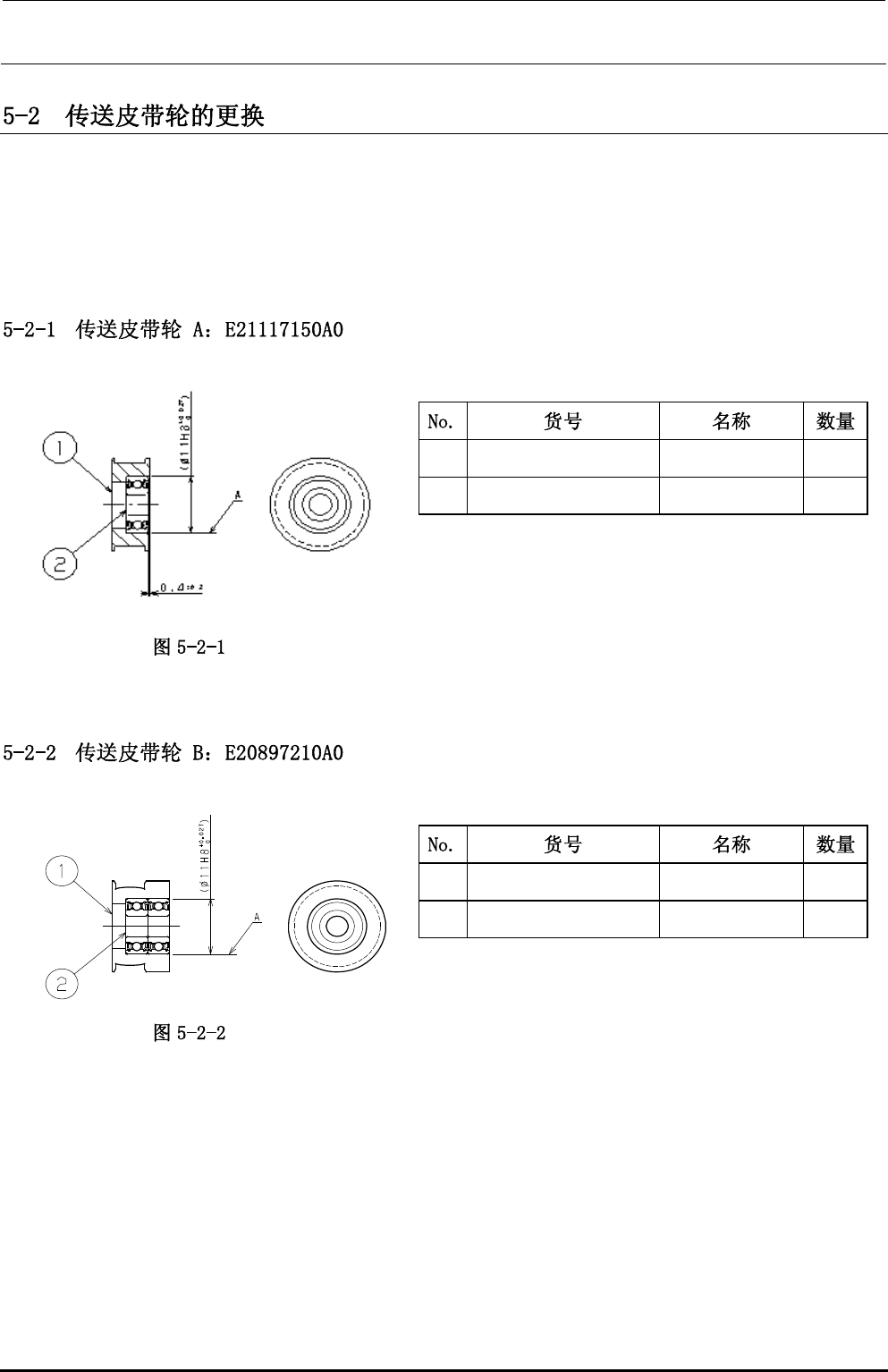

传送皮带轮有 2 种。
如果改变安装位置及组装方法错误，都会引起皮带轮的回转变差，传送皮带的直线对准变差，以及产
生皮带磨损。请参考各种传送皮带的组装方法。
１ E21117150A0 传送皮带轮A １
２ SB104000100 轴承 １
１ E20897210000 传送皮带轮B １
２ SB104000100 轴承 ２
维修调整要领书
5-3
Rev1.0
1）拔下电动机连接导线的插头。
2）拧松电动机支架 A 的紧钉螺钉，从电动机皮带轮 A 上取下驱动皮带。
3）卸下电动机和齿轮箱。

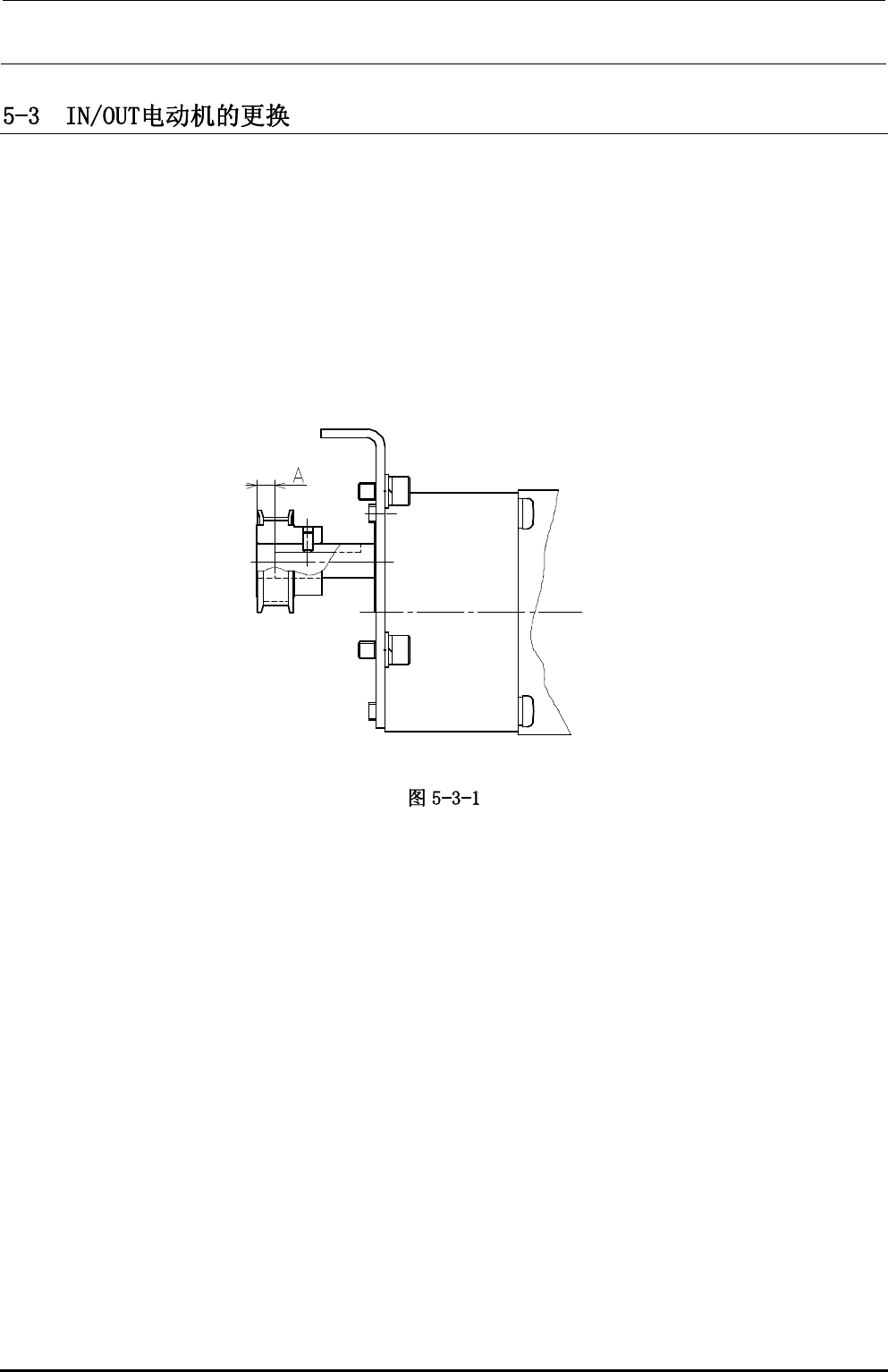

4）从齿轮箱中取下电动机皮带轮 A 时，电动机（齿轮箱）的轴前端应凹于电动机皮带轮 A 的端面。
A=6.5mm±0.2mm
IN 电动机组：E9454729MAO
OUT 电动机组：E9456729MAO
