维修调整要领书 3-2 Rev1.0 降低主体的原压力，进行更换。 1） 先拆卸①cap（×2），再拆卸过滤器箱 U。 （过滤器箱 U 下面有 O 形环。 注意不要弄丢。） 2） 取出过滤器并进行更换。 3） 装配请按相反的步骤进行。 4） 更换后请用手动控制贴装头真空计并按 ON/OFF 的方式进行确认。 1） 先拆卸②带垫片内六角螺钉（×4）再拆 卸贴装头保护罩。 2） 拧松③螺钉（×2）…

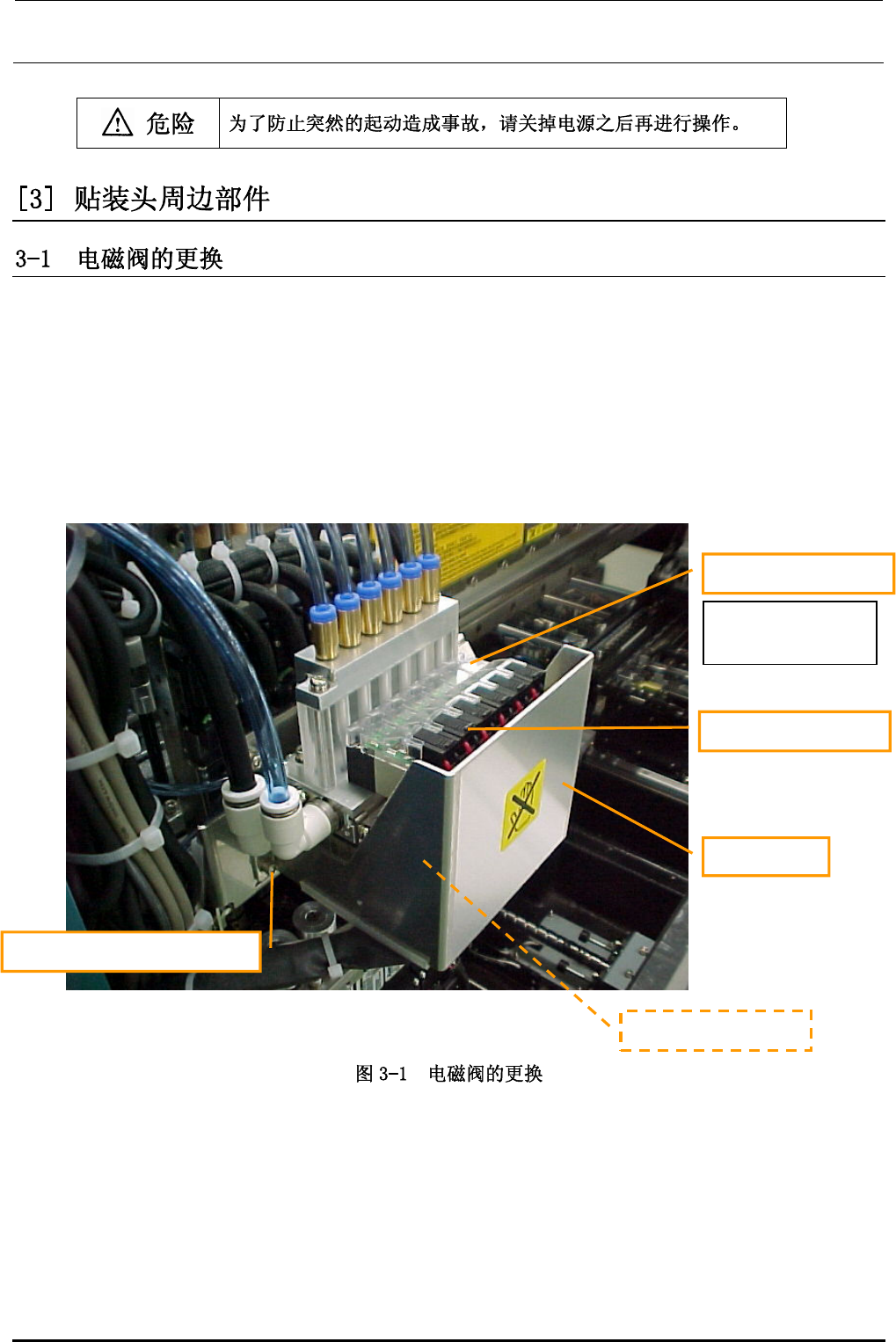

维修调整要领书
3-1
Rev1.0
降低主体的原压力，进行更换。
1）先拆下①带垫片内六角螺钉（×４），再拆下贴装头护罩。
2）先拆下②带垫片内六角螺钉（×2）、扎线、空气软管，再拆卸电磁阀主体。
3）先拆卸③圆头螺钉（×2），再拆卸各电磁阀。（注意不要弄丢电磁阀背面的垫圈）
4）装配请按相反的步骤进行。
5）更换后请用手动控制贴装头真空计并按 ON/OFF 的方式进行确认。
贴装头护罩
真空破坏用电磁阀
紧固扭矩：
0.15±0.02N·m
①带垫片内六角螺钉（×4）
③圆头螺钉（×2）
真空发生用电磁阀

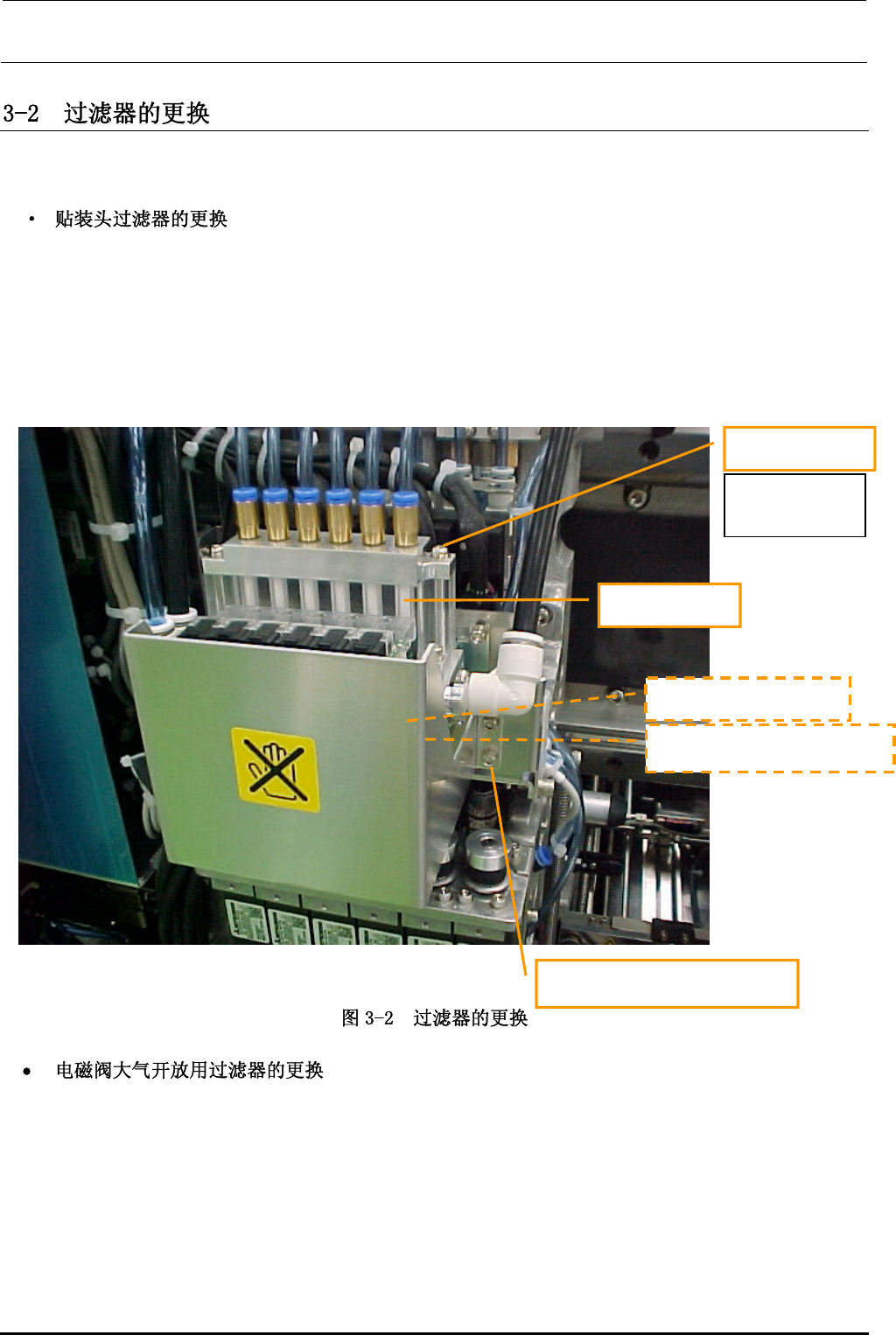

维修调整要领书
3-2
Rev1.0
降低主体的原压力，进行更换。
1）先拆卸①cap（×2），再拆卸过滤器箱 U。
（过滤器箱 U 下面有 O 形环。注意不要弄丢。）
2）取出过滤器并进行更换。
3）装配请按相反的步骤进行。
4）更换后请用手动控制贴装头真空计并按 ON/OFF 的方式进行确认。
1）先拆卸②带垫片内六角螺钉（×4）再拆卸贴装头保护罩。
2）拧松③螺钉（×2），然后拆卸大气开放用过滤器。
（只要拧松螺钉就可以拆下过滤器）
3）装配请按相反的步骤进行。
①cap（×2）
②带垫片内六角螺钉（×4）
③带垫片内六角螺钉（×2）
贴装头过滤器
大气开放用过滤器
紧固扭矩：
0.6N·m

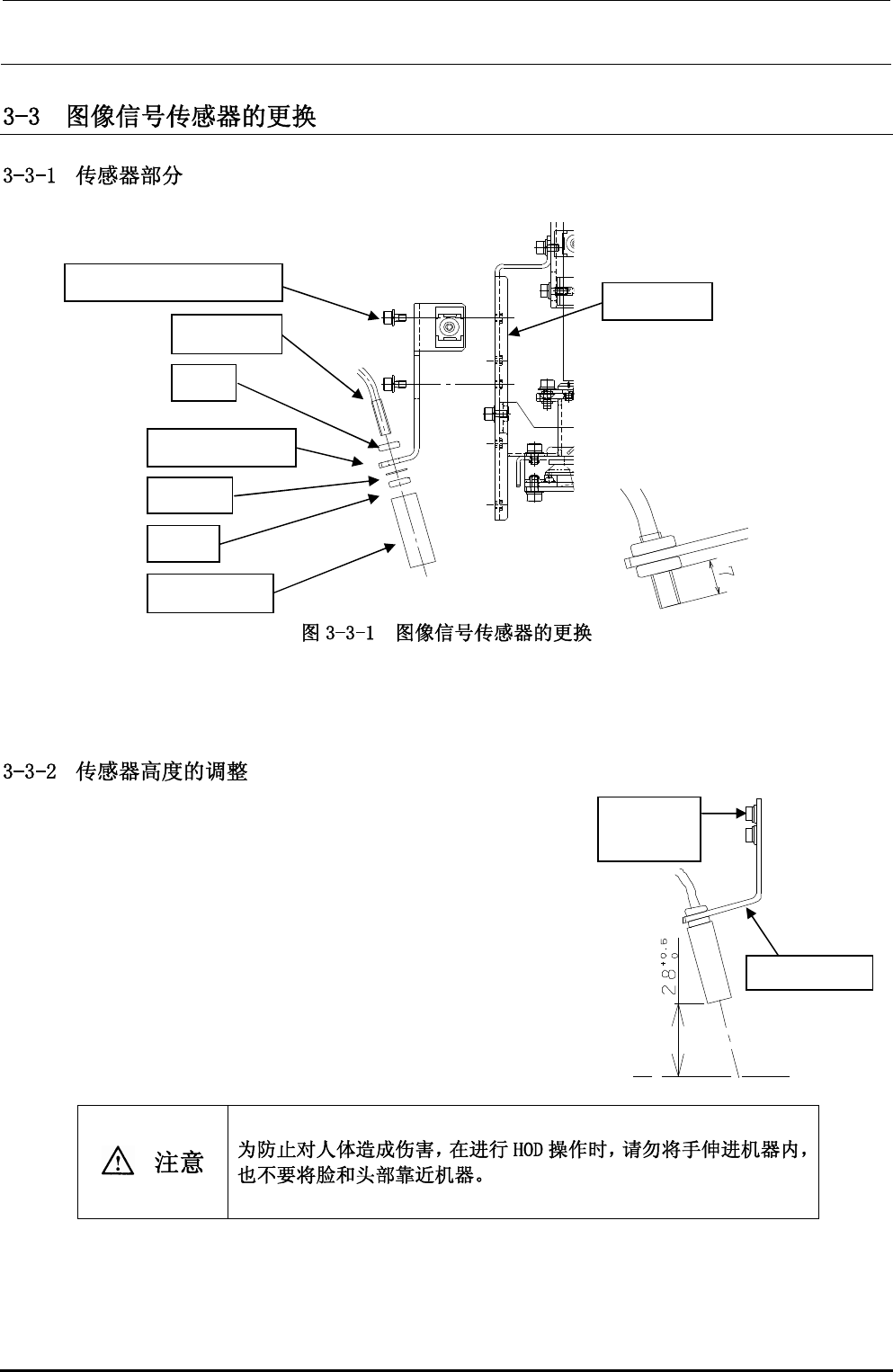

维修调整要领书
3-3
Rev1.0
使用附属的螺母，垫圈，按照图示的尺寸把光纤固定以后，再安装光纤透镜。
把图像信号传感器部件移动到CAL块上面，使得图像信号传感器
面与CAL块上部的距离为 28
0
+05
mm。拧松带垫片内六角螺钉（2 处），
移动BM透镜支架进行调整。
调整后，固定带垫片内六角螺钉。
调整后，输入 MS 参数的图像信号传感器偏差。（输入请参照
MS 参数）
CALﾌﾞﾛｯｸ
上面
带垫片内
六角螺钉
BM 透镜支架
CAL 块
上面
光纤透镜
螺母
垫圈
BM 透镜支架
螺母
摄像头 D
传感光纤
带垫片内六角螺钉（×2）
