维修调整要领书 8-1 Rev1.0 E2634721000 驱动器支架支撑 A （标准） E2791721000 驱动器支架支撑 B （选购品） 支撑板 BL 支撑板 BR YA 车架 支撑板 A 供料器 ASM ②插头 ①空气管 驱动气缸 R 驱动器支架 驱动器支架支撑 A 驱动器支架 支撑 …
维修调整要领书
7-4
1）卸下固定 ATCOPEN/CLOSE 传感器的带垫片螺钉，更换传感器。
2）用捆线带把导线捆在固定座上。
OPEN 传感器 CLOSE 传感器
固定座
带垫片螺钉
气缸，OPEN／CLOSE 传感器更换以后，请调整速度控制器。
1）以手动控制的方式对滑动架进行开关动作，同时旋转速度控制器的旋钮。开关时间请按照规格调
整值。
<规格>
滑动架开时间…90±5msec
滑动架关时间…55±5msec
2）调整以后，用防松螺母固定旋钮。
Rev1.0
维修调整要领书
8-1
Rev1.0
E2634721000 驱动器支架支撑 A
（标准）
E2791721000 驱动器支架支撑 B
（选购品）
支撑板 BL
支撑板 BR
YA 车架
支撑板 A
供料器 ASM
②插头
①空气管
驱动气缸 R
驱动器支架
驱动器支架支撑 A
驱动器支架
支撑 B
维修调整要领书
8-2
Rev1.0

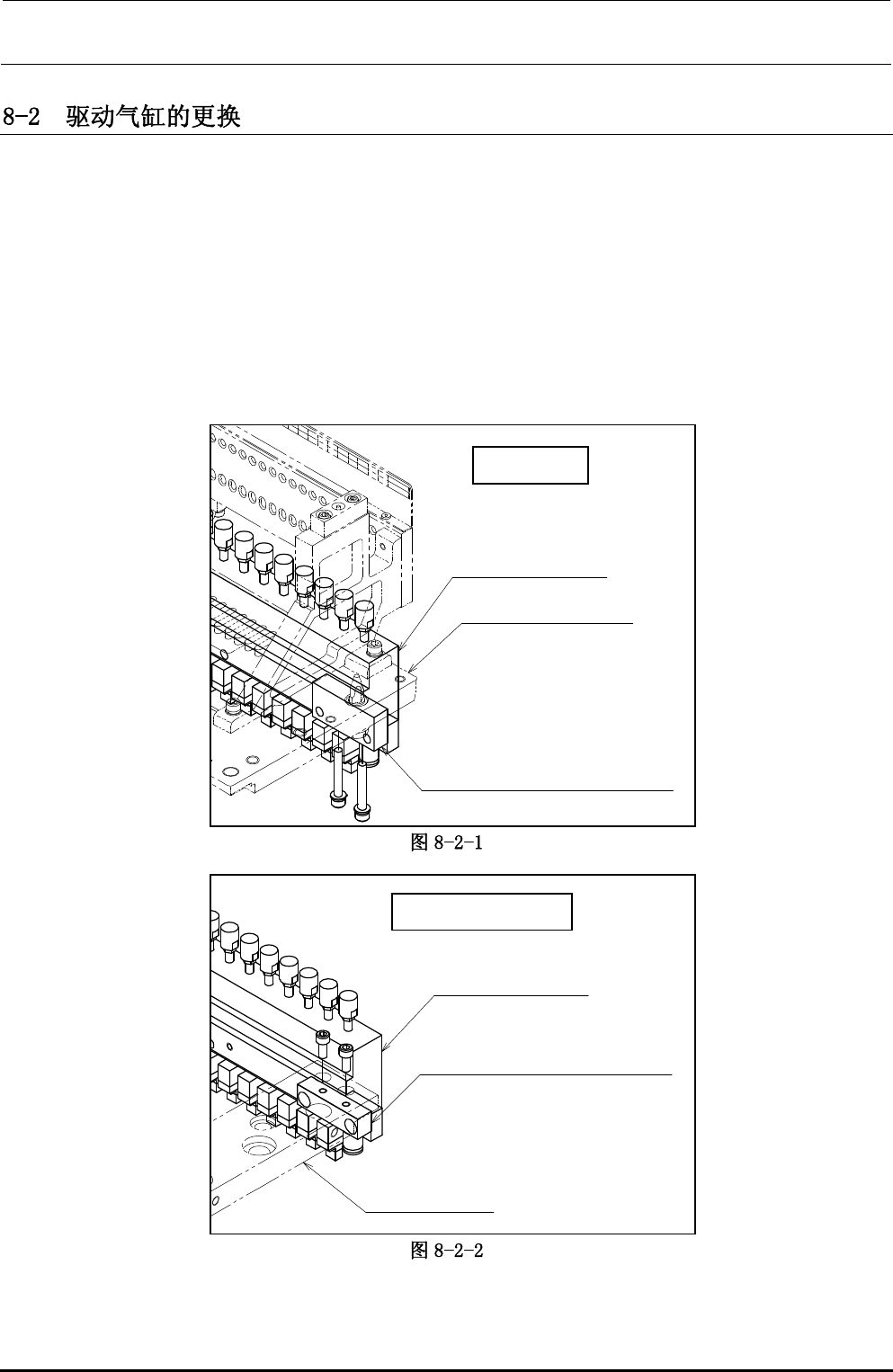

1）关闭主机电源。
2）关闭主机空气压（手动阀）。使用选购品一次更换台的情况时，从主机上卸下一次更换台，选择
器 ON,按住左右的滚子控制杆，让升降器上升，然后关闭主机空气压。
3）拔下空气管①和插头②。（图8-1-2）
4）卸下驱动器支架支撑的安装螺栓。
标准的情况时，从从下方安装到供料器下面。
一次更换台的情况时，从上方安装到供料器升降器下面。
标准式样
驱动气缸
供料器
ASM
驱动器支
架
支撑
A
驱动气
缸
一次更换台式样
驱动器支
架支
撑
B
供料器升
降器
