维修调整要领书
13-31
Rev2.0

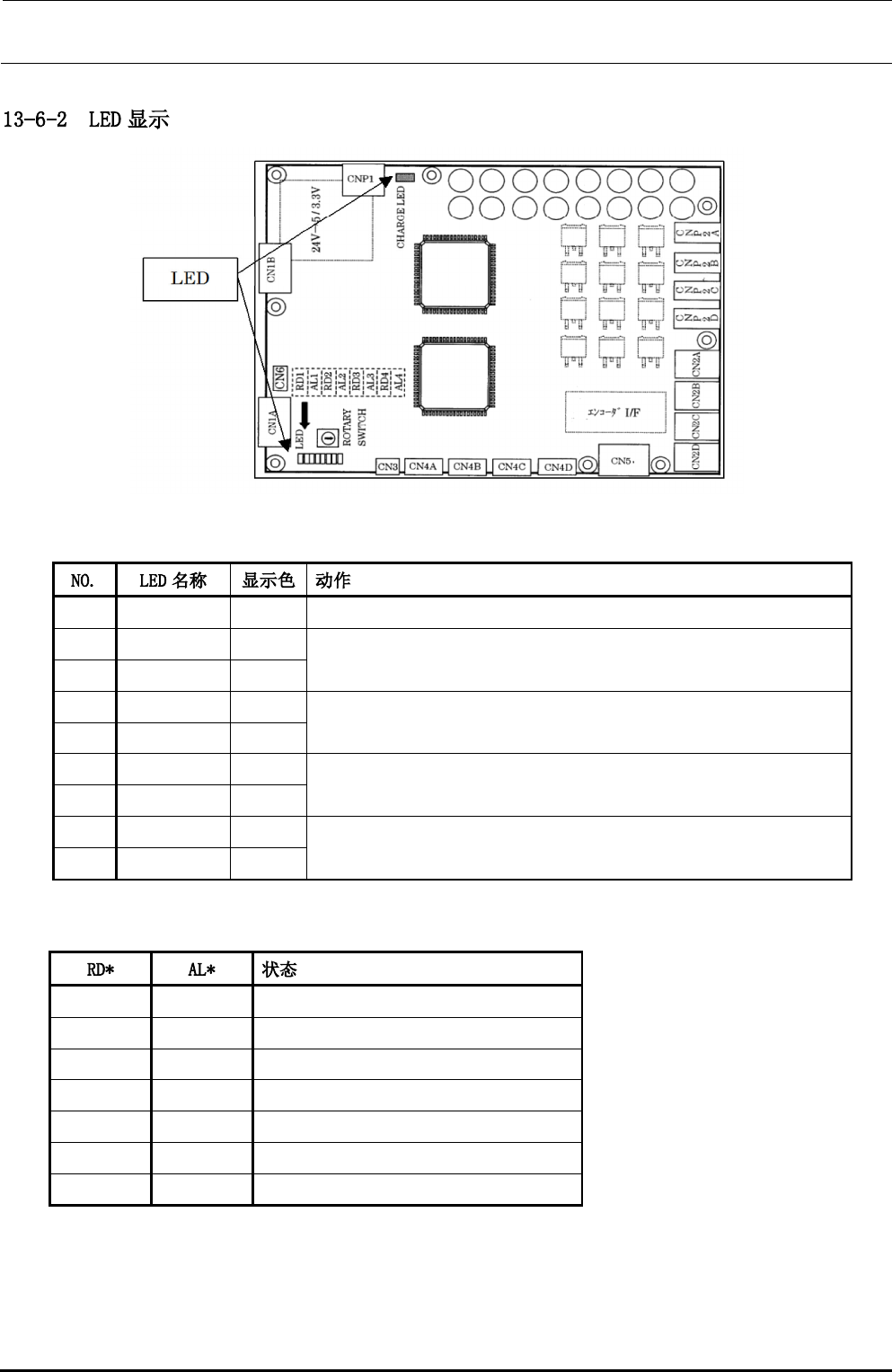

Zθ 伺服放大器里安装有 9 个 LED。
该 LED 按下表所示表示各轴的状态。各轴与 LED 的对应如下。
１ CHARGE 主电路存在电荷时亮灯。
２ RD1 绿 显示第 1 轴（L2θ、4θ、L6θ轴）的状态
以 RD1、AL1 的组合所表示的状态参照下表。
３ AL1 红
４ RD2 绿 显示第 2 轴（L2Z、L4Z、L6Z 轴）的状态
以 RD2、AL2 的组合所表示的状态参照下表。
５ AL2 红
６ RD3 绿 显示第 3 轴（L1θ、L3θ、L5θ、ICθ轴）的状态
以 RD3、AL3 的组合所表示的状态参照下表。
７ AL3 红
８ RD4 绿 显示第 4 轴（L1A、L3Z、L5Z、ICZ 轴）的状态
以 RD4、AL4 的组合所表示的状态参照下表。
９ AL4 红
以 RD*、AL*的组合所表示的动作状态如下。
闪烁 闪烁 未连接控制器（刚接通电源后）
闪烁 熄灯 伺服 OFF
亮灯 熄灯 伺服 ON
熄灯 闪烁 发生警告
熄灯 亮灯 发生报警
亮灯 亮灯 S/W 安装状态
熄灯 熄灯 控制电源 OFF
维修调整要领书
13-32
Rev2.0
传送装置内的一部分束线根据基准，流向不同，连接处发生改变。如下表所示。
请根据这个表进行连接。
此外，仅内部基准机增加下面的束线。
L838E5210A0：R 电动机电缆 ASM
前基准
L838E5210A0 L 电动机电缆 ASM L MTR CNV CN33 CNV CN4
E9456729MA0 OUT 电动机 ASM CN672 CNV CN34 CNV CN3
L823E6210A0 L-传送传感器电缆 ASM CV12/35 CNV CN12 CNV CN35
L823E7210A0 R-传送传感器电缆 ASM CV15/36 CNV CN15 CNV CN36
L828E3210A0 IN 检测传感器电缆（F）ASM CS16 CS L CN16 CS R CN16
L828E5210A0 IN 检测传感器电缆（R）ASM CS17 CS L CN17 CS R CN17
L828E7210A0 IN 传感器电缆 ASM CS14 CS L CN14 CS R CN14
L828E9210A0 等待传感器 ASM CS15 CS L CN15 CS R CN15
L829E0210A0 SPT电极发射传感器电缆 ASM CS13 CS L CN13 CS R CN13
L832E2210A0 输出传感器电缆 ASM CS15 CS R CN15 CS L CN15
L832E7210A0 C输出2传感器 ASM CS13 CS R CN13 CS L CN13
L832E4210A0 SPT电极接收传感器电缆 ASM CS14 CS R CN14 CS L CN14
L833E0210A0 SMEMA电缆（L）ASM SF1 SAFETY CN1 SAFETY CN2
L833E1210A0
SMEMA电缆（R）ASM
SF2 SAFETY CN2 SAFETY CN1
40077067 PCB CHECK SENSOR CABLE ASM CSR17 CS R CN17 CS L CN17
内部基准
L838E5210A0 L 电动机电缆 ASM L MTR CNV CN3 CNV CN34
L838E6210A0 R 电动机电缆 ASM R MTR CNV CN4 CNV CN33
E9456729MA0 OUT 电动机 ASM CN672 CN672 CN672
L823E6210A0 L-传送传感器电缆 ASM CV12/35 CNV CN12 CNV CN35
L823E7210A0 R-传送传感器电缆 ASM CV15/36 CNV CN15 CNV CN36
L828E3210A0 IN 检测传感器电缆（F）ASM CS16 CS L CN16 CS R CN16
L828E5210A0 IN 检测传感器电缆（R）ASM CS17 CS L CN17 CS R CN17
L828E7210A0 IN 传感器电缆 ASM CS14 CS L CN14 CS R CN14
L828E9210A0 等待传感器 ASM CS15 CS L CN15 CS R CN15
L829E0210A0 SPT电极发射传感器电缆 ASM CS13 CS L CN13 CS R CN13
L832E2210A0 输出传感器电缆 ASM CS15 CS R CN15 CS L CN15
L832E7210A0 C输出2传感器 ASM CS13 CS R CN13 CS L CN13
L832E4210A0 SPT电极接收传感器电缆 ASM CS14 CS R CN14 CS L CN14
L833E0210A0 SMEMA电缆（L）ASM SF1 SAFETY CN1 SAFETY CN2
L833E1210A0 SMEMA电缆（R）ASM SF2 SAFETY CN2 SAFETY CN1
40077067 PCB CHECK SENSOR CABLE ASM CSR17 CS R CN17 CS L CN17
终点的省略记号的意思如下所示： CNV： 传送带 PCB
CS L： 传送传感器 PCB（L）
CS R： 传送传感器 PCB（R）
维修调整要领书
13-33
Rev2.0
下表所表示的束线组是自动线路板幅度调整选项时增加的配件。
根据表中的指示进行连接。
E93437290A0 AWC MOTOR ASM － CN659S/660S
40077039 AWS MOTOR PULSE CABLE ASM TB2（40076139） AWS S1
40077040 AWS MOTOR CABLE ASM CN660S AWS S2
40077041 AWS ENC CABLE ASM TB2（40076139） CN659S
40077050 TB2 5V SYSTEM A1-A4 TB2（40076139）A1 TB2（40076139）A4
40077051 TB2 GND SYSTEM A3-A7 TB2（40076139）A3 TB2（40076139）A7
40077052 TB2 GND SYSTEM B2-B8 TB2（40076139）B2 TB2（40076139）B8
40077053 TB2 24V SYSTEM B3-B7 TB2（40076139）B3 TB2（40076139）B7
40076986 AWCS DRV POWER CABLE ASM POWER UNIT PWR013 AWS DRV
40076988 AWCS DRV FG CABLE ASM AWS DRV AWS FG
40077038 AWS CABLE ASM TB2（40076139） CN2R（ADVME2006 PCB）
40077042 AWS NEAR SENSOR CABLE ASM TB2（40076139） CN150
L813E121000 AWCS NEAR SENSOR ASM － CN150
下表所表示的束线组是无停止操作选项时增加的配件。
根据表中的指示进行连接。
L823E9210A0 无停止信号中转电缆（F）ASM 中转连接器 MPTL_F 传送带 PCB CN16
L824E0210A0 无停止信号中转电缆（R）ASM 中转连接器 MPTL_R 传送带 PCB CN17
