维修调整要领书 3-9 1） 拆下圆螺钉（×4），卸下贴装头主护罩 。 2） 拆下各种连接器，取下带垫片内六 角螺钉（×4），拆下中继电路板托 架部。 3） 拆下通往电路板的各类线束，取下 内六角螺钉（×6），拆下中继电路 板托架部。 4） 安装时请按相反顺序进行。 ※ 贴装头主电路板在出库时都是调整好的，所以不需要进 行调整作业。 如有故障，请按照“13-8 章贴装头装置 ”进行检查。 Rev1.0…
维修调整要领书
3-8
Rev1.0

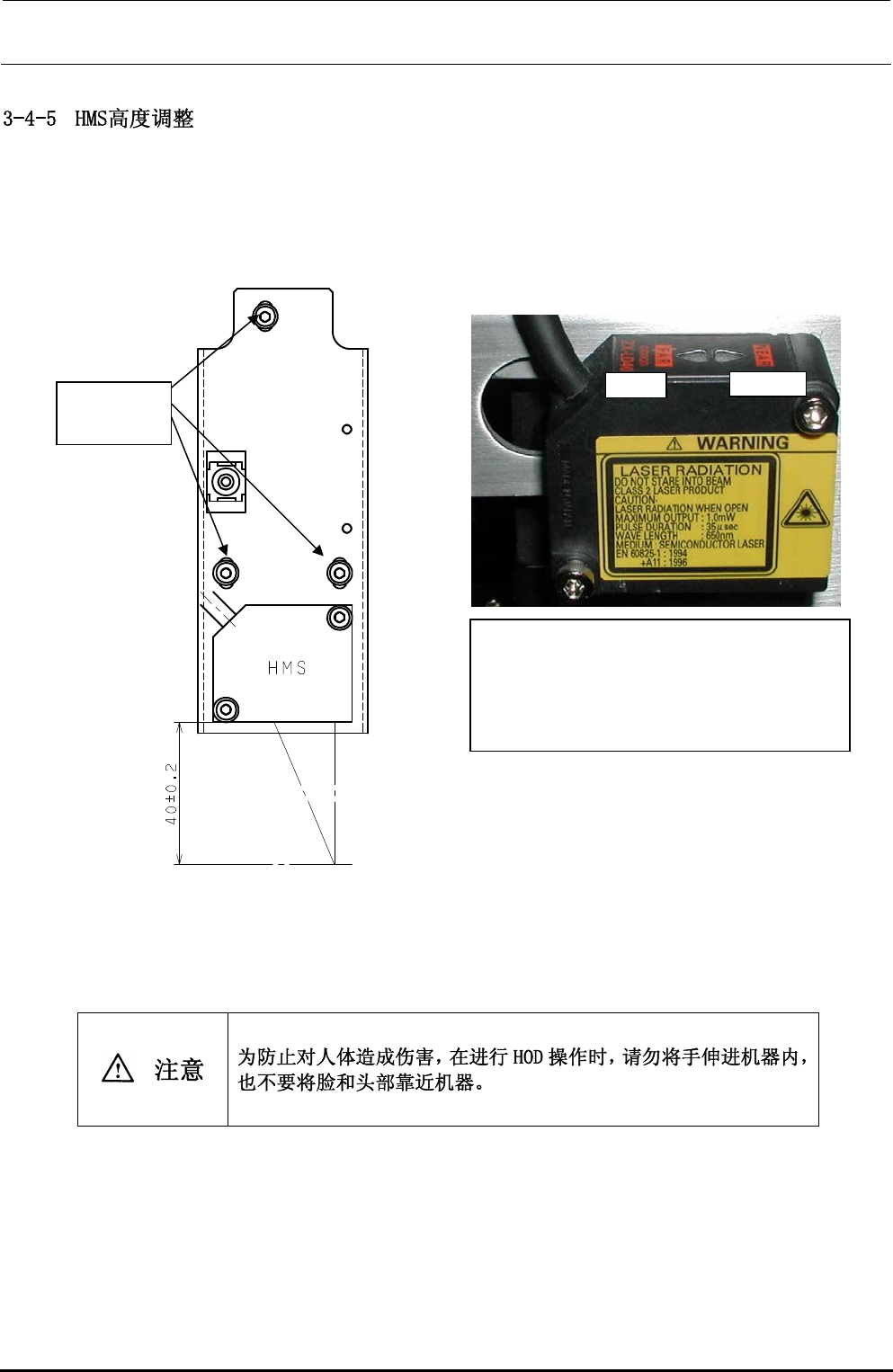

在 CAL 块上移动 HMS 传感器部件，使高度传感器底部与 CAL 块上面距离为 40±0.2mm，拧松 3 处带垫
片内六角螺钉后进行调整。此时，请确认 FAR 灯和 NEAR 灯都亮。调整后，拧紧 3 处的带垫片内六角螺
钉。
调整后，请输入 MS 参数的 HMS 偏差。输入请参照 MS 参数。
透镜指示灯 点灯状态
NEAR/FAR 两灯都亮：测定中心距离±1mm
NEAR 灯亮：测定范围内近距离
FAR 灯亮：测定范围内远距离
NEAR/FAR 两灯都不亮：测定范围外
FAR 灯
NEAR 灯
带垫片内
六角螺钉
CAL 块上面
维修调整要领书
3-9

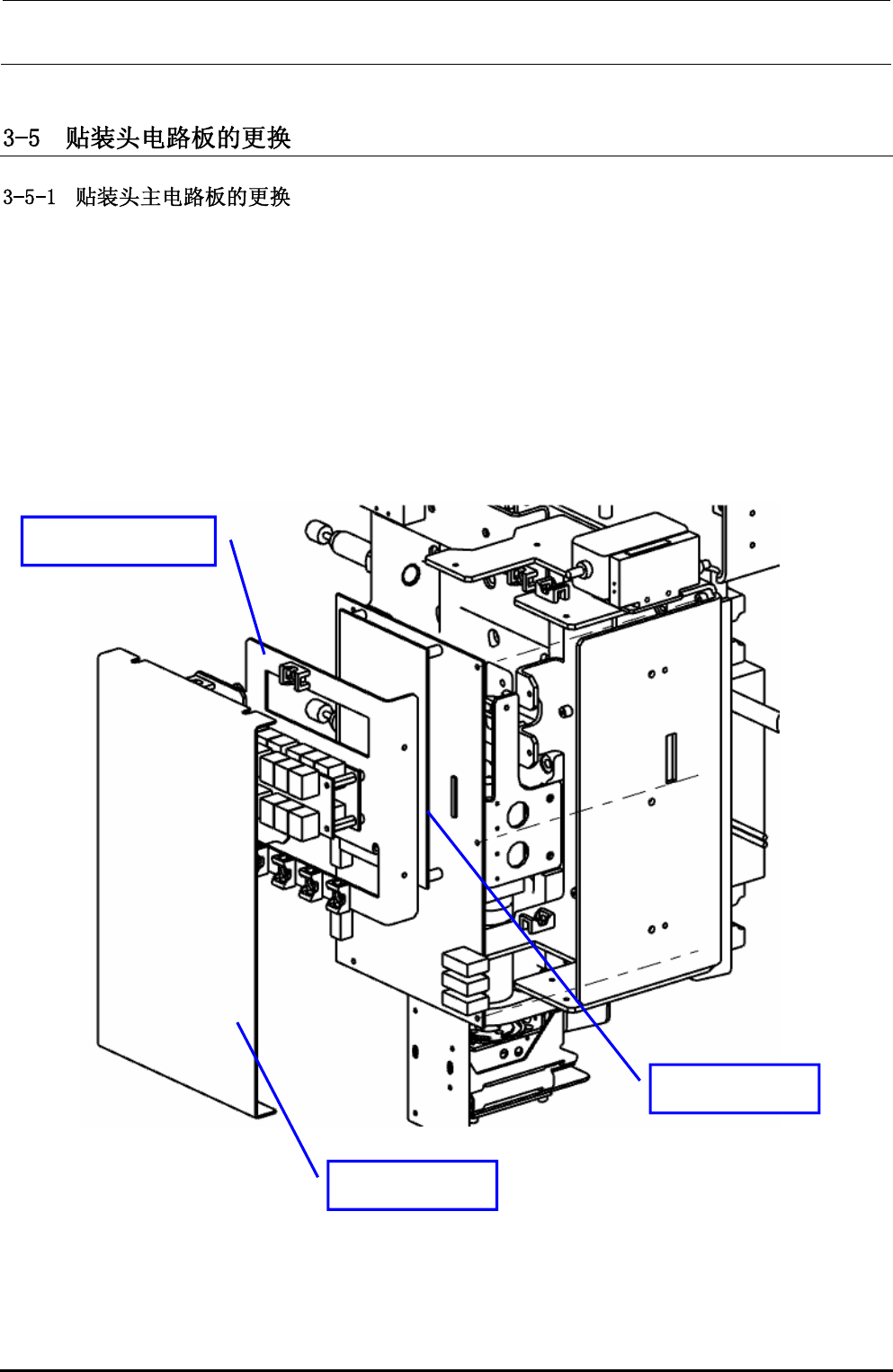

1）拆下圆螺钉（×4），卸下贴装头主护罩。
2）拆下各种连接器，取下带垫片内六角螺钉（×4），拆下中继电路板托架部。
3）拆下通往电路板的各类线束，取下内六角螺钉（×6），拆下中继电路板托架部。
4）安装时请按相反顺序进行。
※ 贴装头主电路板在出库时都是调整好的，所以不需要进行调整作业。
如有故障，请按照“13-8 章贴装头装置”进行检查。
Rev1.0
中继电路板托架部
贴装头主电路板
贴装头主护罩
维修调整要领书
3-10

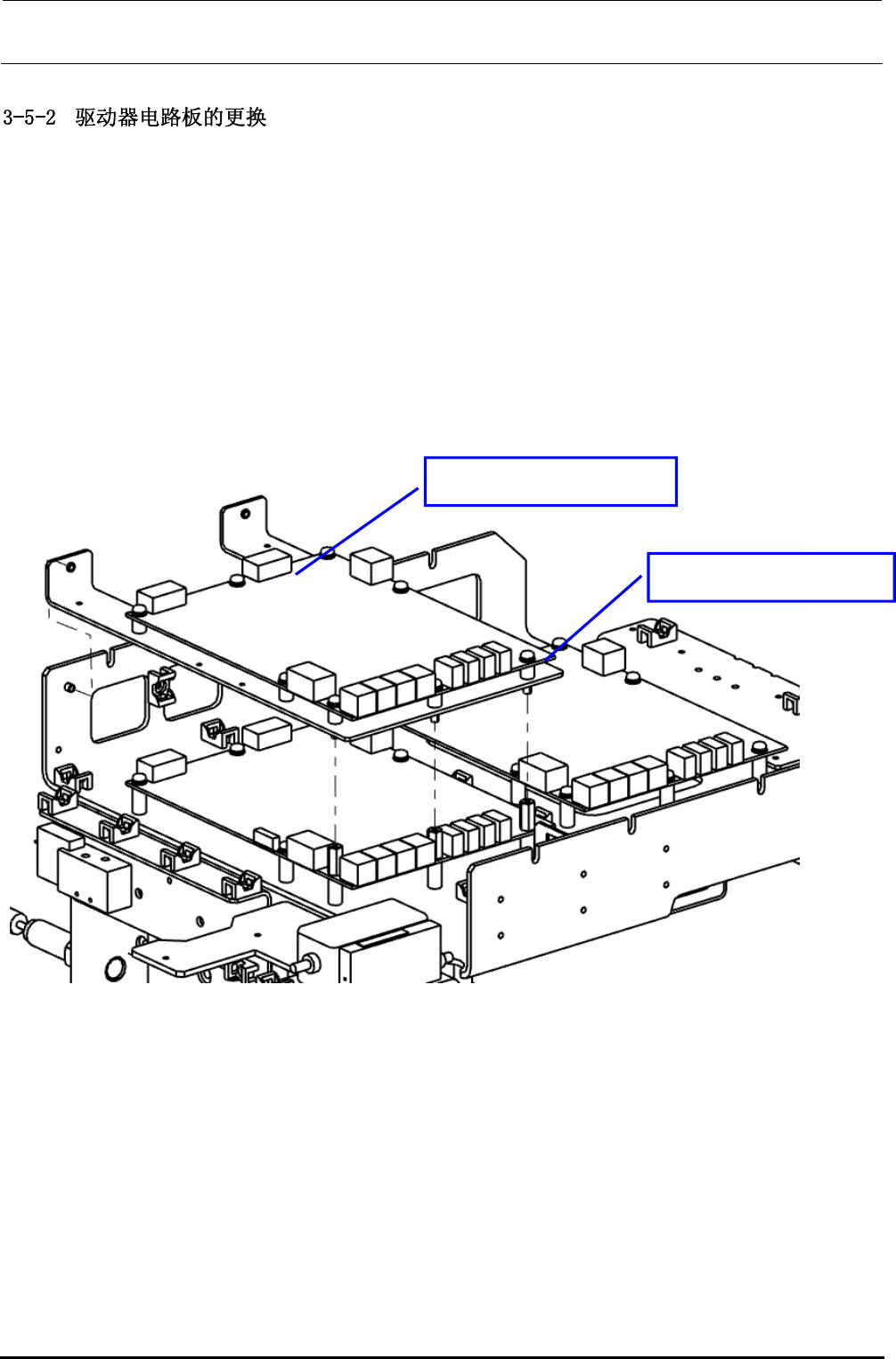

1）拆下圆螺钉（×8），卸下 2 块贴装头顶盖。
2）拆下各电动机线束、光缆及其他线束。
3）身前位置的上层电路板，可取下侧面的内六角螺钉（×2）和电路板端部的内六角螺钉（×3）后
卸下。
4）下层电路板可拆下内六角螺钉（×8）后卸下。
5）安装时请按相反顺序进行。
※ 驱动器电路板须调整微调电容器。
请按照“13-6Z/θ装置”进行操作。
Rev1.0
ZT 驱动器电路板（上层）
ZT 驱动器电路板（下层）
