维修调整要领书 5-6 Rev1.0 Ⅰ. 拧松支架紧固螺栓①，左右移动 传送电动机支架 C②。 Ⅱ. 注意与其它部件的干扰，同时调整 皮带张力。 Ⅲ. 用 UNITTA 制音波式皮带张力计进 行张力测量，调整皮带张力为 1 6.1±2.5N。 （Weight=001.3,Width=006.0,Span=0 088） Ⅳ. 调整后固定支架紧固螺栓①。 Ⅰ. 拧松支架紧固螺栓⑥，左右移动 传送电动机支…
维修调整要领书
5-5
Rev1.0
E94317290A0

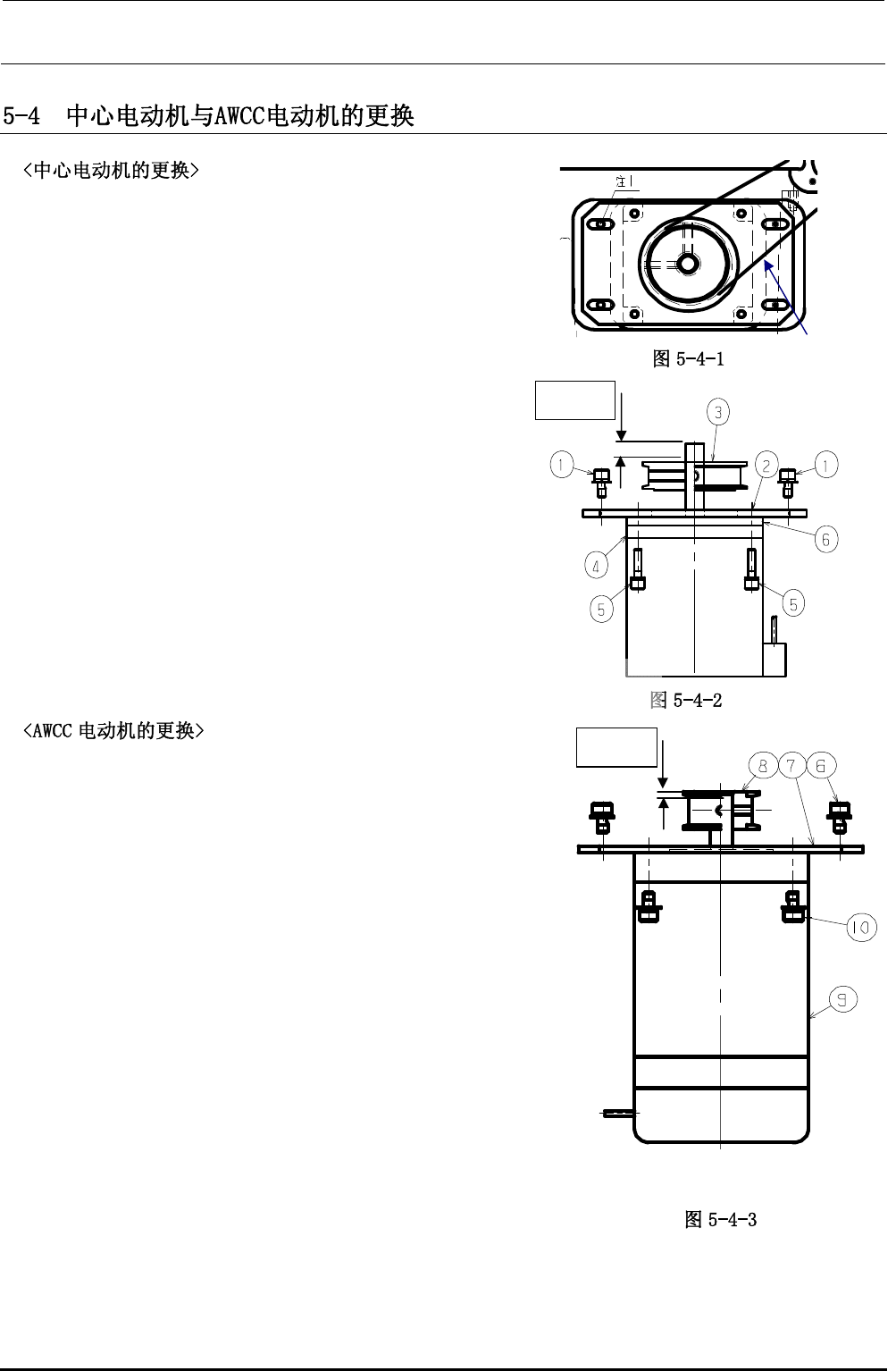

1）拔下电动机连接导线的插头。
2）拧松传送电动机支架 C②的支架紧固螺栓①，从中心
电动机皮带轮③上卸下传送电动机皮带 C。
注 1：仅在图示部分要使用 M4×8 带垫片内六角螺
钉。(参照图 5-4-1)
3）拧松电动机紧固螺栓⑤，卸下中心电动机④。（注 2：
C_MOTOR_SPACER⑥）
4）关于 CENTMOTOR 轴和 CENTERMOTORPULLEY③的安
装位置，要安装得 CENTMOTOR 轴从 CENTERMOTOR
PULLEY 端面凸出 7mm。
（参照图 5-4-2）
5）按照相反的顺序（3）～（1）进行组装。
6）传送电动机皮带 C 的张力按照下一页所述的顺序进
行调整。
1）拔下电动机连接导线的插头。
2）拧松传送电动机支架 C⑦的支架紧固螺栓⑥，从 WA
传动轴皮带轮⑧上卸下 WA 电动机皮带。
3）拧松电动机紧固螺栓⑩,AWCC 电动机⑨。
4）组装 AWCC 电动机的轴与 WA 传动轴皮带轮⑧时，使
AWCC 电动机的轴端面凹于 WA 传动轴皮带轮端面
1.5mm。
（参照图 5-4-3）
5）按照相反的顺序（3）～（1）进行组装。
6） WA 电动机皮带的张力按照下一页所述的顺序进行调
整。
中心电动机
E94317290A0
传送电动机皮带 C
(L167E421000)
7mm
AWCC 电动机：E94347290A0
WA 电
动机
皮带
：L166E221000
1.5mm
维修调整要领书
5-6
Rev1.0
Ⅰ.拧松支架紧固螺栓①，左右移动传送电动机支架 C②。
Ⅱ.注意与其它部件的干扰，同时调整皮带张力。
Ⅲ.用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 16.1±2.5N。
（Weight=001.3,Width=006.0,Span=0088）
Ⅳ.调整后固定支架紧固螺栓①。
Ⅰ.拧松支架紧固螺栓⑥，左右移动传送电动机支架 C⑦。
Ⅱ.注意与其它部件的干扰，同时调整皮带张力。
Ⅲ.用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 45±5N。
（Weight=002.5,Width=009.0,Span=0124）
Ⅳ.调整后固定支架紧固螺栓⑥。
注） 张力过大→驱动轴的扭矩增大
注） 张力过小→同步皮带打滑（产生杂音）
测量位置
强弱
测量位置
弱强
WAMOTORBELT
CONVEYORMOTORBELTC
维修调整要领书
5-7
Rev1.0

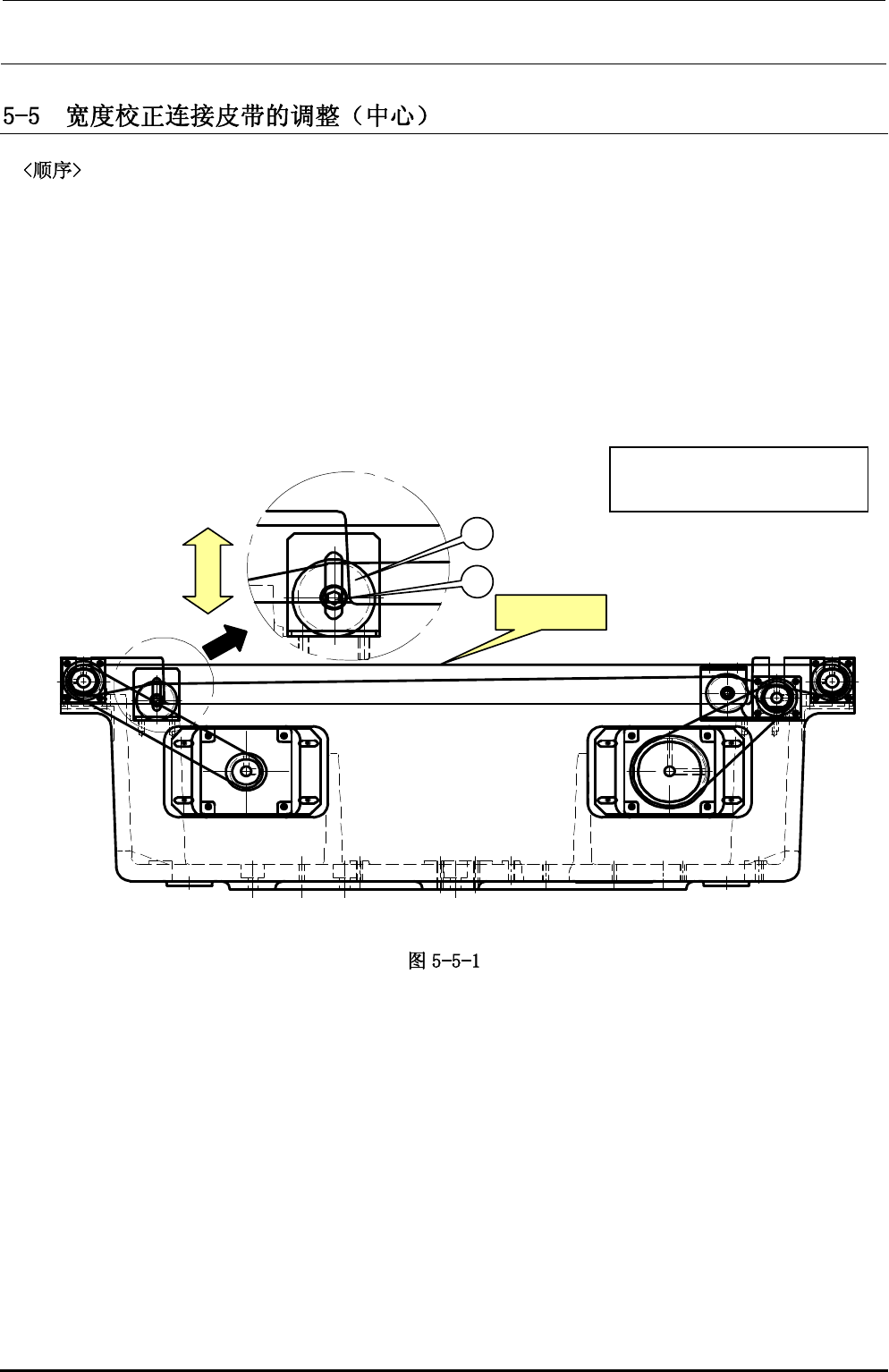

1）设定线路板宽度为 300mm。
2）拧松张力调整部件的螺钉①，上下移动张力调整皮带轮②。
3）注意与其它部件的干扰，同时调整皮带张力。
4）用 UNITTA 制音波式皮带张力计进行张力测量，调整皮带张力为 35±5N。
（Weight=002.5,Width=009.0,Span=0493）
5）调整后，固定张力调整部件的螺钉①。
测量位置
强
弱
①
②
品名：宽度调节式链带
货号：L166E021000
