维修调整要领书 1-1 Rev1.0 1） 卸下皮带轮保护罩。 2） 卸下同步皮带 YB。（参照 1-1-2 ） 3） 拧松 SL6062592TN。 4） 用 SM6085502TS 放松同步皮带 YM。 5） 拧松 SL6062592TN，更换 YA 皮带轮支架组 。 （不能只更换同步皮带 YM。请更换 YA 皮带轮支架组） 6） 按照相反的顺序进行组装。进行 同步皮带 YM 与 YB 皮带的张力调…
维修调整要领书
Rev1.0
13-11-1 HOD液晶显示器的光量调整........................................13-56
13-11-2 HOD液晶显示器的更换............................................13-57
13-11-3 HOD液晶显示器(LC－M0502A)的更换................................13-59
13-12 BANK/FPI-F(R)线路板组 ...............................................13-59
[14] 自动线路板幅度调整 ..................................................... 14-1
14-1 AWC 支架的组装.........................................................14-1
14-2 主机上的安装 ..........................................................14-2
14-2-1 AWC 支架组的安装 ..................................................14-2
14-3 原点开关，配件的安装 ..................................................14-3
14-4 束线走向、驱动器设定 ..................................................14-4
[15] 供料位置指示灯（FPI） .................................................. 15-1
15-1 FPI 的拆卸.............................................................15-1
15-2 FPI 内部零件组成.......................................................15-2
[16] 条形码处理功能 ......................................................... 16-1
16-1 BARCODEREADER 的更换..................................................16-1
16-2 F/PBARCODESEAL 的重贴................................................16-2
[17] 识别镀锡印刷补偿贴片位置照明选购品 ..................................... 17-1
17-1 识别镀锡印刷补偿贴片位置照明的更换 ....................................17-1
17-2 识别镀锡印刷补偿贴片位置照明的光量调整 ................................17-2
[18] FX 夹具表............................................................... 18-1
维修调整要领书
1-1
Rev1.0

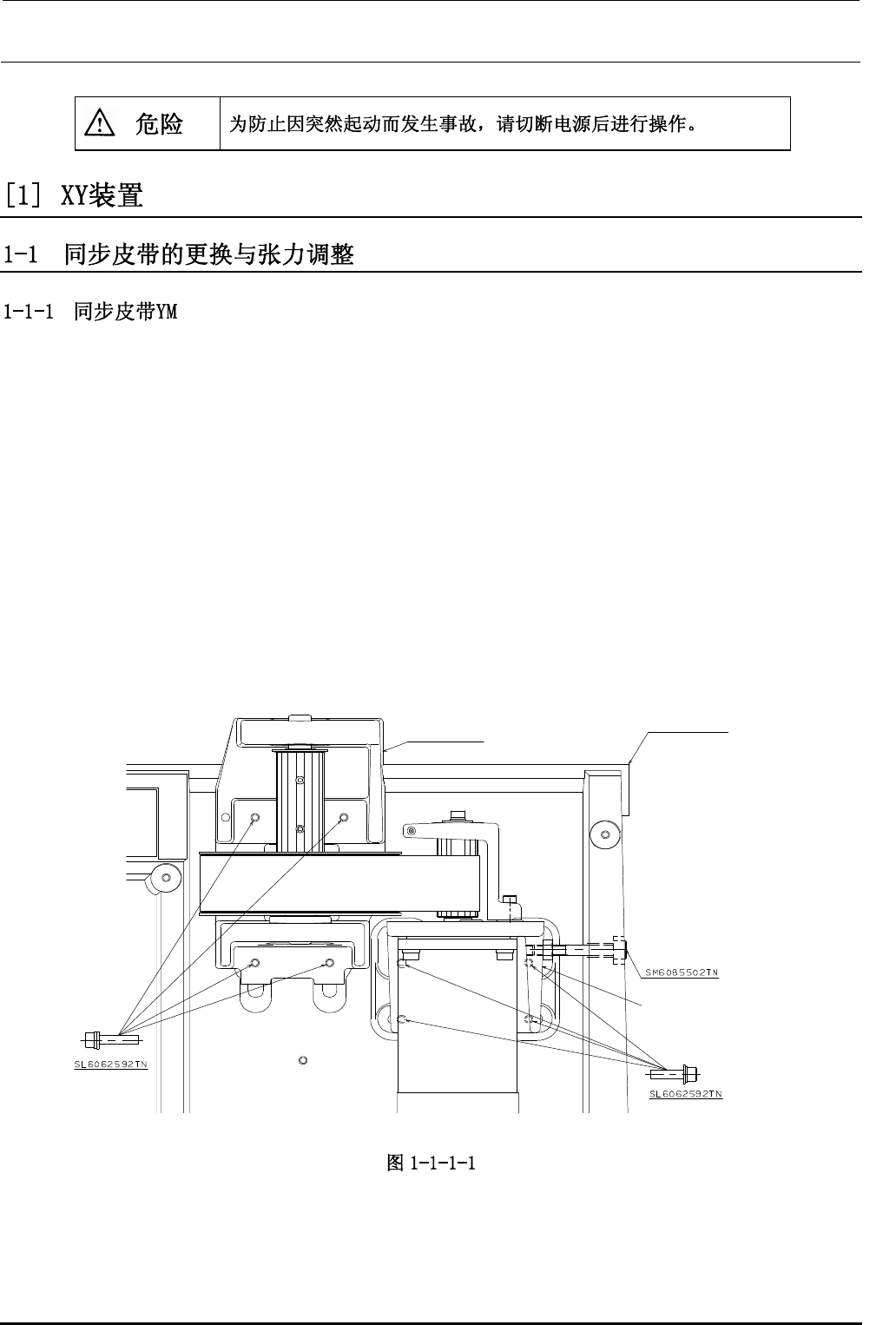

1）卸下皮带轮保护罩。
2）卸下同步皮带 YB。（参照 1-1-2）
3）拧松 SL6062592TN。
4）用 SM6085502TS 放松同步皮带 YM。
5）拧松 SL6062592TN，更换 YA 皮带轮支架组。
（不能只更换同步皮带 YM。请更换 YA 皮带轮支架组）
6） 按照相反的顺序进行组装。进行同步皮带 YM 与 YB 皮带的张力调整。
（调整顺序参照 1-3 页）
同步皮带 YM
车台，Y 轴车架
YBL电动机组：L808E3210A0
YBR电动机组：L808E2210A0
YＡ皮带轮支架Ｌ组
：L142E0210A0
YＡ皮带轮支架 R 组
：L142E1210A0
维修调整要领书
1-2
Rev1.0

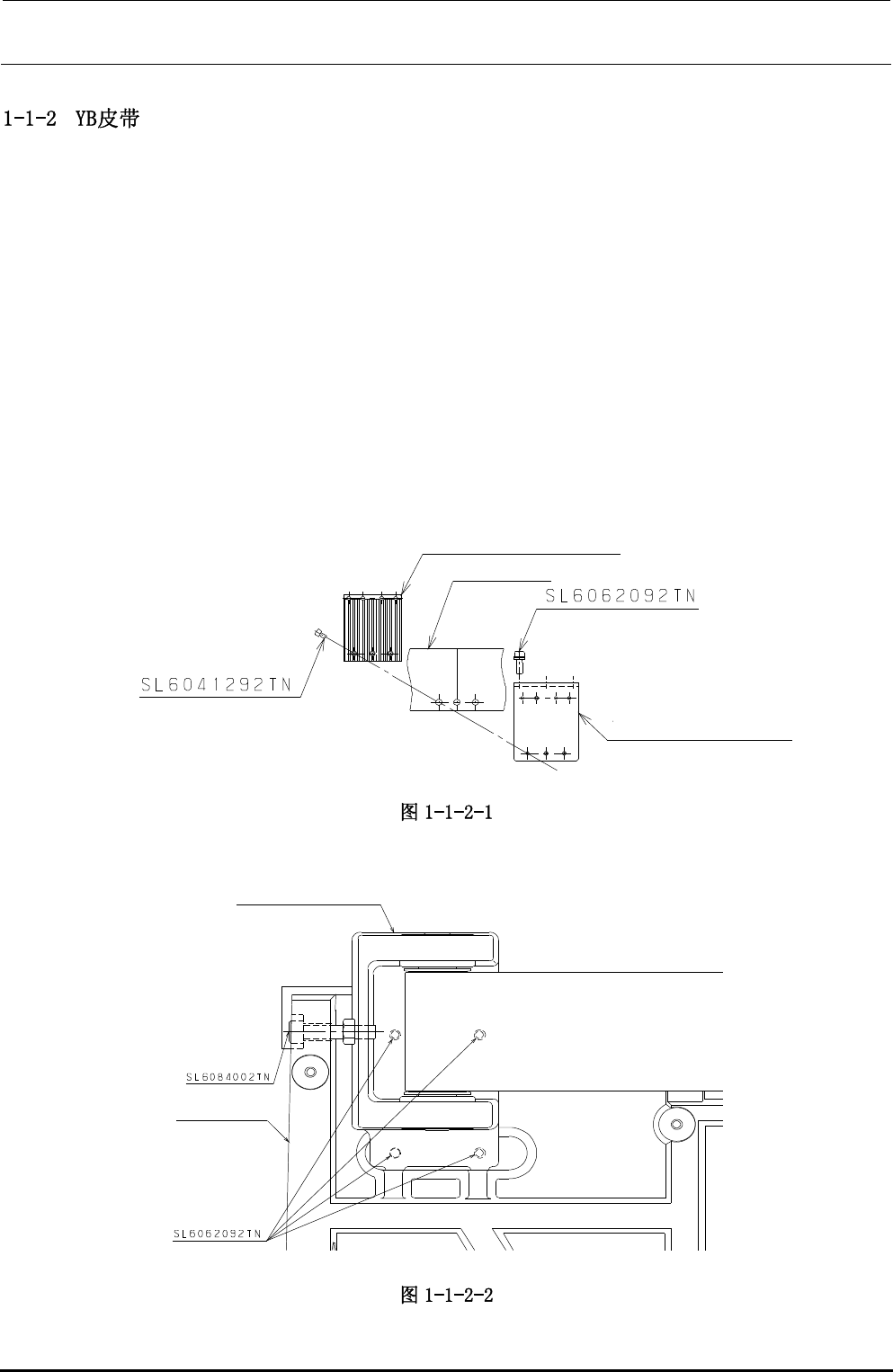

为提高工作效率，请取下侧面保护罩。卸下侧面保护罩的安装螺栓就能取下保护罩。
1）卸下把 YB 皮带连接器固定在 X 信号终端的 SL6063092TN。
2）拧松固定 YB 皮带轮支架组的 SL6062092TN。
3）拧松 SM6084002TN，卸下 YB 皮带轮支架组。
4）把夹有 YB 皮带的 SL6041292TN 卸下，更换 YB 皮带。
5）按照相反的顺序进行组装。
※在固定 YB 皮带连接器的 SL6062092TN 上涂敷锁定漆 277 后旋紧。
6）调整 YB 皮带的张力。（参照下一页）
Y 皮带支柱（2）
YB 皮带：40000732
X 信号终端
YB 皮带连接器
YB 皮带轮支架Ｌ组：L140E4210A0
YB
皮带轮支架
R
组
：L140E5210A0
车台，Y 轴车架
