维修调整要领书
2-8
Rev1.0

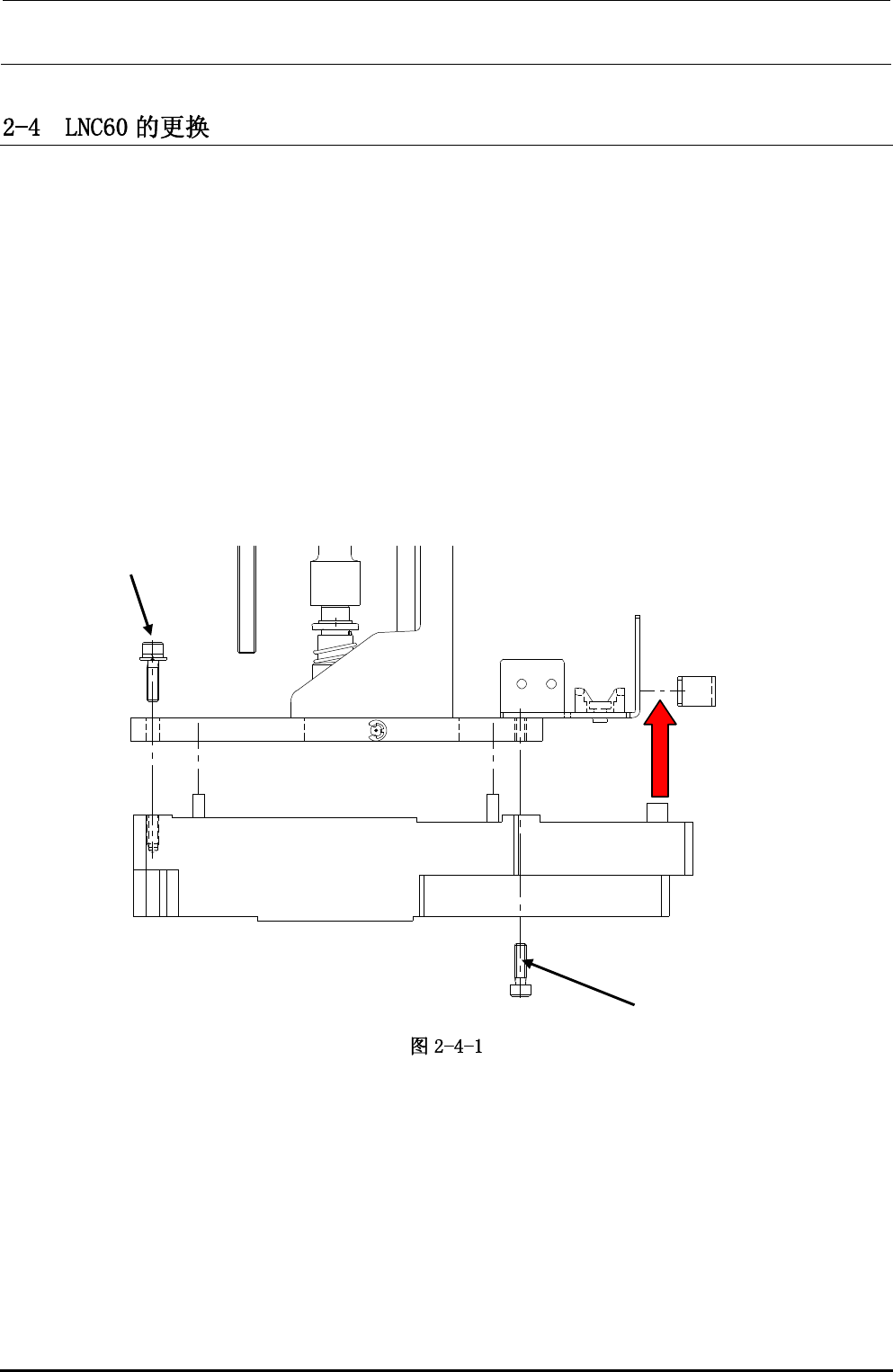

更换了ＬＮＣ６０之后，需要重新输入激光有关的ＭＳ参数。
（请参照２-８项。）
1）请拔掉插头（编码器、IEEE1394），取下安装螺钉①②（3 颗），卸下传感器。
2）安装时请按照相反的顺序进行。
※ 安装前，请尽可能除掉粘结在传感器托架部的粘结剂 LOCTITE。
※ 安装传感器时，把传感器销插入支架的定位孔，定位后进行固定。
※ 在传感器安装螺丝①②（３个）上涂上锁定漆２４２后，用转矩２．６Nm 进行固定。
※ 更换后，请用清洁的回丝等擦拭 LNC60 的激光窗。
插头类
①
②（2 颗）
维修调整要领书
2-9
Rev1.0

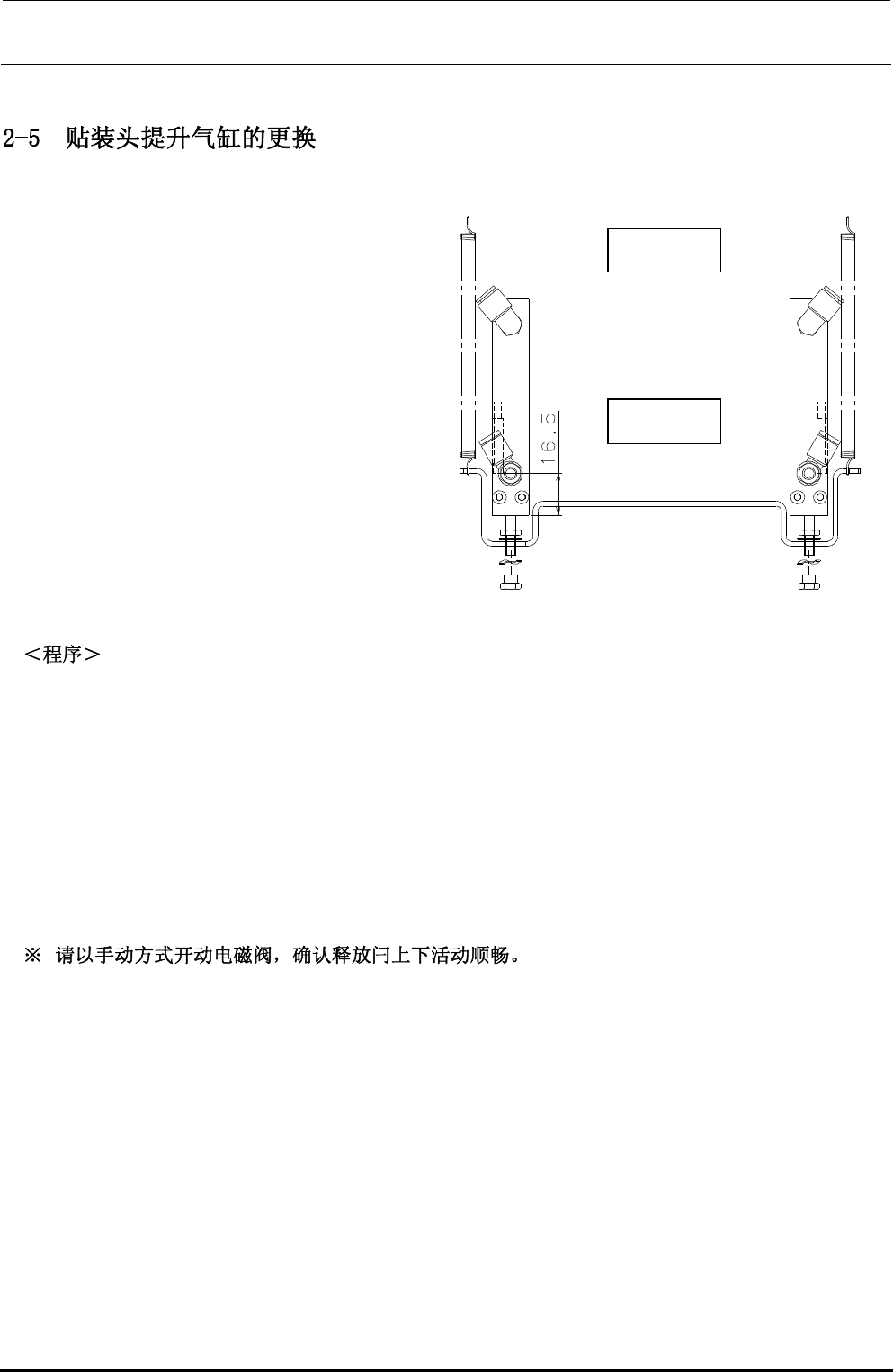

1）放掉本体的空气，拆下气管。
2）拆下两边的贴装头提升弹簧，接着再旋下气
缸前端的螺母，卸下释放闩。（注意不要丢
失波形垫片）
3）松开自动开关的止动螺钉。
4）取下气缸的有头固定螺钉 M3×30cap，卸下
气缸。
5）安装气缸时，与气缸架对齐端面，使平行，
再进行固定。
6）安 装 自 动开关 。安 装位置 为离 气缸 下端
16.5mm。
7）如果连控制器也更换了，则在装释放闩之前
需要调整。
①进入 MS 参数，右击鼠标，在该状态下按紧急停止按钮。
②选择吸嘴提升气缸，使气缸启停（ON/OFF），使显示时间（msec）符合规格值。
通过旋转速度控制器的旋钮来调整左右之差。
调整内容…当一侧控制器达到全开，与另一侧之差为 5msec 之内。
8）调整后，将旋钮固定。
气缸
释放闩
（自动开关位置）
维修调整要领书
2-10
Rev1.0

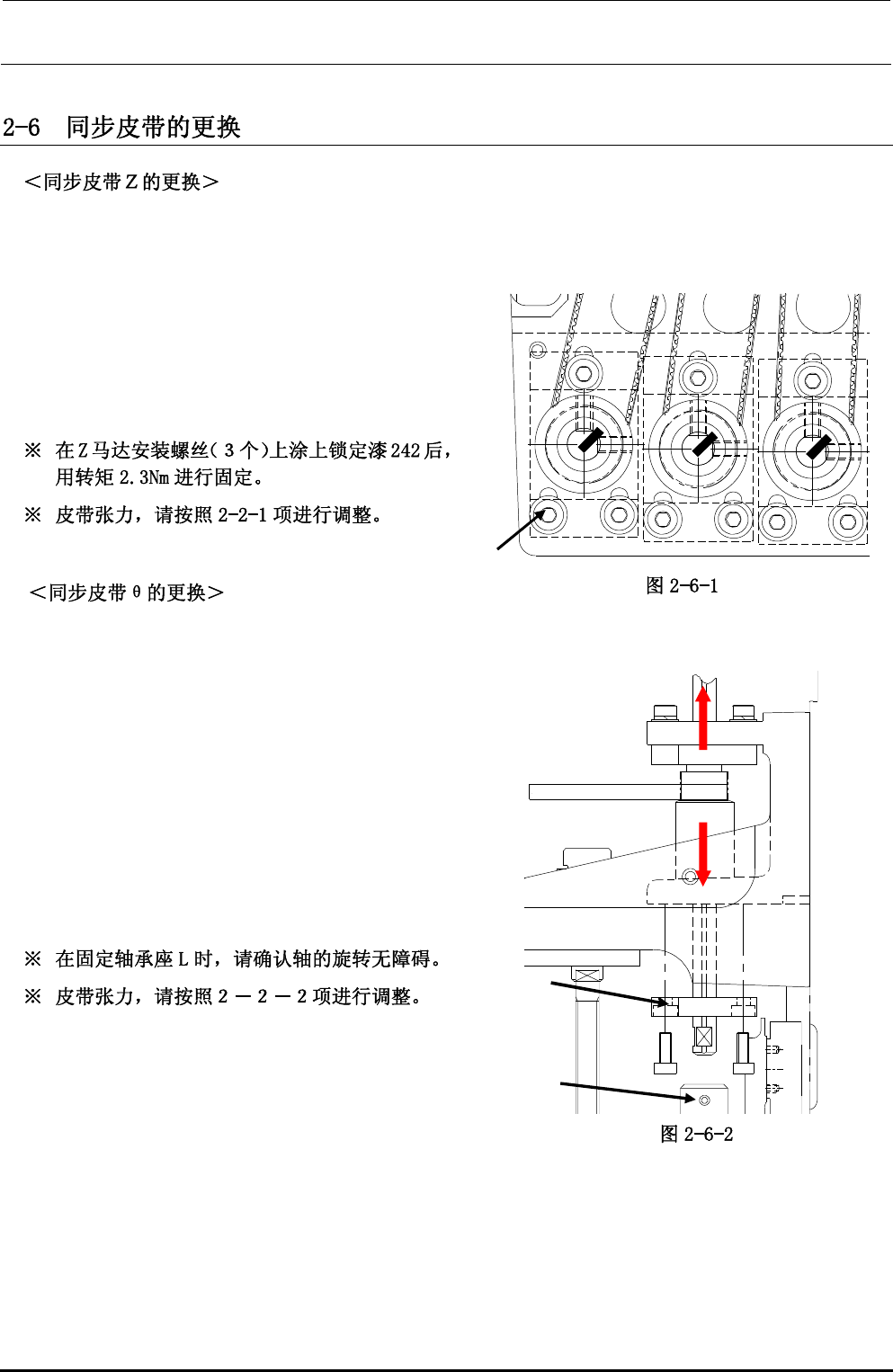

更换了同步皮带Ｚ之后，需要重新输入 Z 轴高度有关的ＭＳ参数。
（输入项目请参照 2-8 项。）
1）松开右图①的 3 颗螺钉。
2）更换同步皮带Ｚ。
3）装配请按相反的步骤进行。
更换了同步皮带θ之后，需要重新输入轴的原点有
关的ＭＳ参数。
（输入项目请参照 2-8 项。）
1）卸下轴承座 L①。
2）从联轴节②拆下花键轴。
3）花键套向下方拉，花键轴向上方拉。
4）更换同步皮带θ。
5）装配请按相反的步骤进行。
①
同步皮带θ
②
①
