维修调整要领书 13-57 Rev2.0 HOD 液晶显示器 的更换请按照下述要领进 行。 ① L980E 108000 TF T 液晶监测器 ② L239E 0080 00 液晶显示器 保护膜 1 ） 取下连接器、 FG 压线端 子、液晶显示器支架的固 定螺丝（ 3 处）。 2 ） 取下固定 HOD LCD I/F 线路板的 螺丝。（请注意 不要把平垫片和弹簧垫圈 弄丢）
维修调整要领书
13-56
Rev2.0

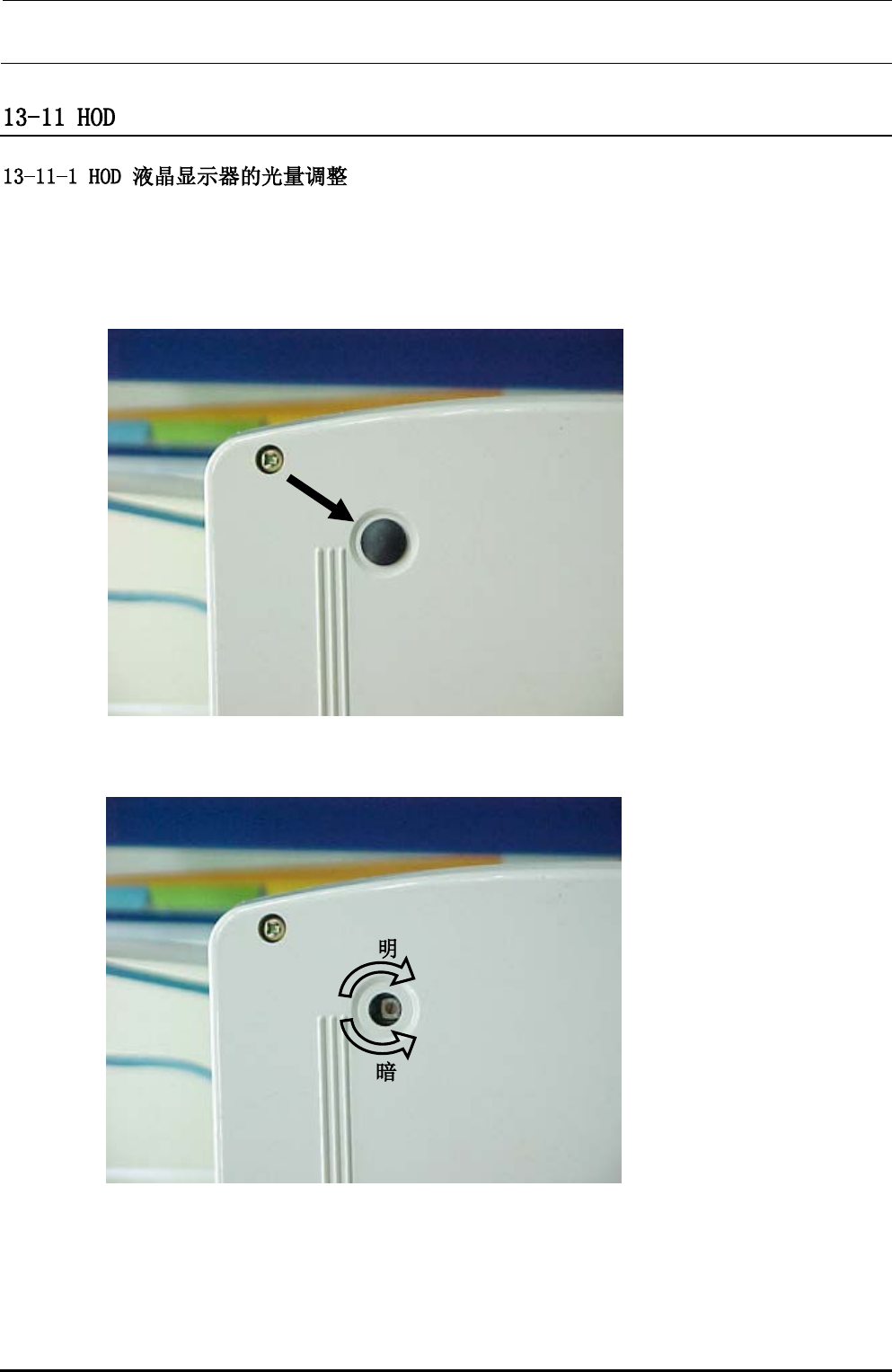

可以用位于背面的光量调节旋钮调整亮度。
当因长期使用而变暗时，或因外光的影响难于看清时，请调整。
1） 取下保护帽。
2） 用精密螺丝刀等旋转旋钮，调节亮度。
3） 调整后请套好保护帽。
维修调整要领书
13-57
Rev2.0
HOD 液晶显示器的更换请按照下述要领进行。
① L980E108000 TFT 液晶监测器
② L239E008000 液晶显示器保护膜
1） 取下连接器、FG 压线端子、液晶显示器支架的固定螺丝（3 处）。
2） 取下固定 HOD LCD I/F 线路板的螺丝。（请注意不要把平垫片和弹簧垫圈弄丢）
维修调整要领书
13-58
Rev2.0

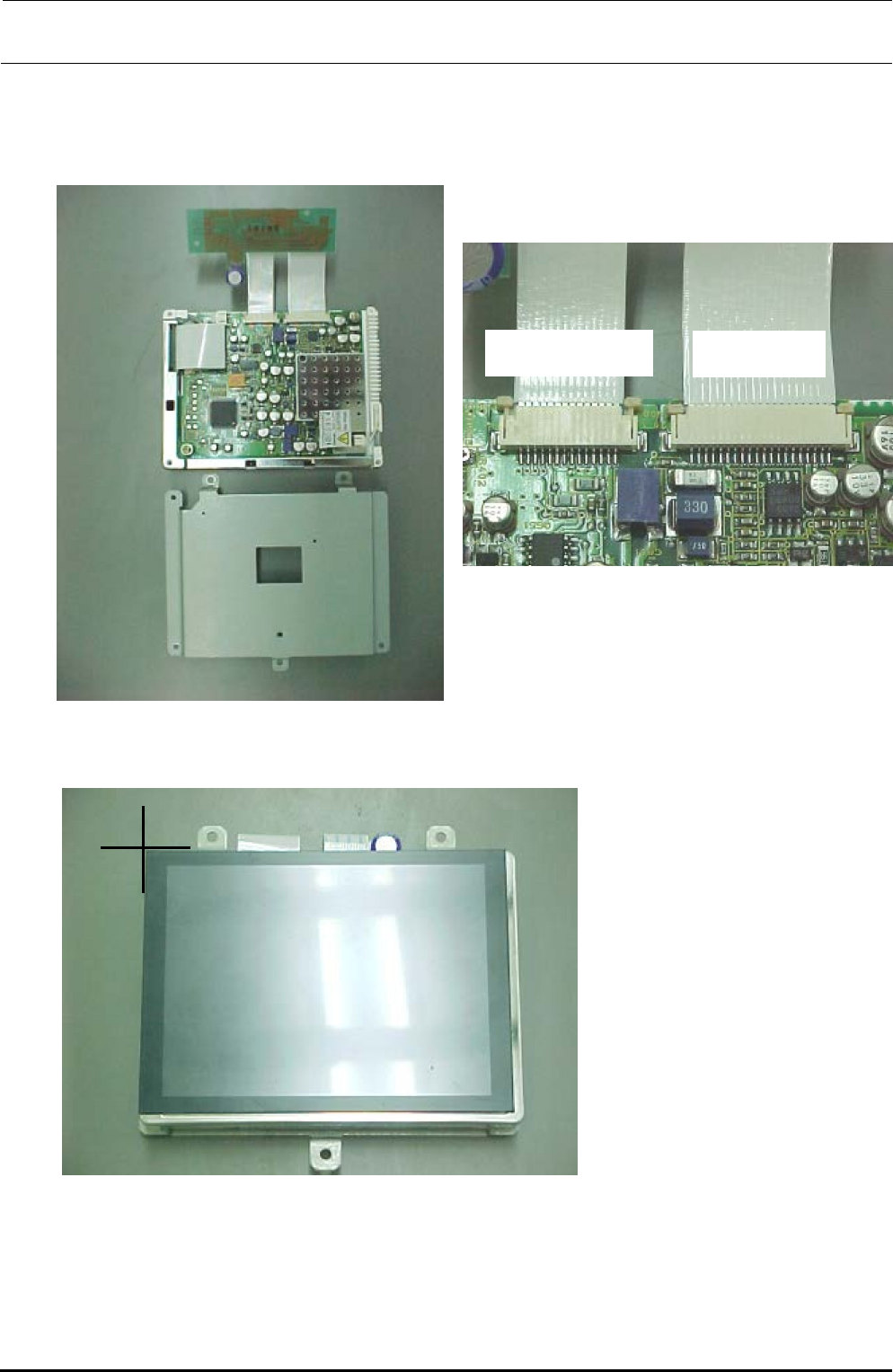

3） 卸下液晶显示器一侧的 FPC，换上新的液晶显示器。
FPC 的插拔，要在先解除 FPC 连接器锁定的状态下进行。
4） 以液晶显示器的左上方为基准，贴上液晶显示器保护膜。
5） 装配时按逆顺序进行。
锁定解除状态
锁定状态
