维修调整要领书 5-25 Rev1.0 电磁阀的配置如下图所示。 左端 左側 右側 ATCL CHKCYL STOPPER ATCR
维修调整要领书
5-24
Rev1.0

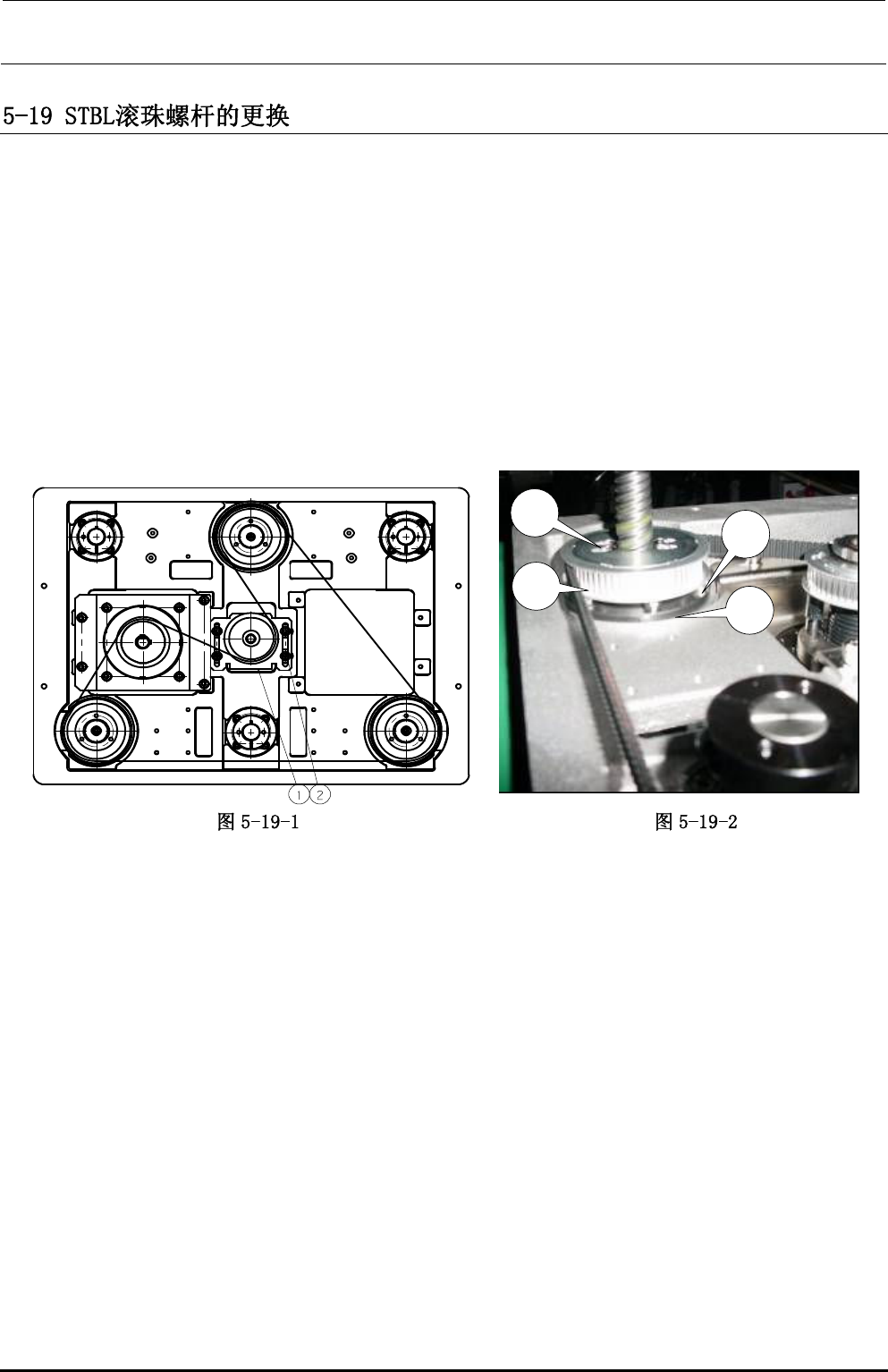

1）与 5-17.STBL电动机更换一样，请卸下支撑台。
2）拧松紧固螺栓②，移动编码器组①，请卸下同步皮带。
3）卸下固定螺钉③，卸下链轮④。
4）卸下固定螺钉⑤，卸下滚珠螺杆⑥。
照（4）～（1）的顺序进行组装。
请参照 5-17.STBL 电动机更换，调整支撑台的平面度。
更换后，请用 MS 参数从新取得支撑台偏差。
③
④
⑤
⑥
维修调整要领书
5-25
Rev1.0

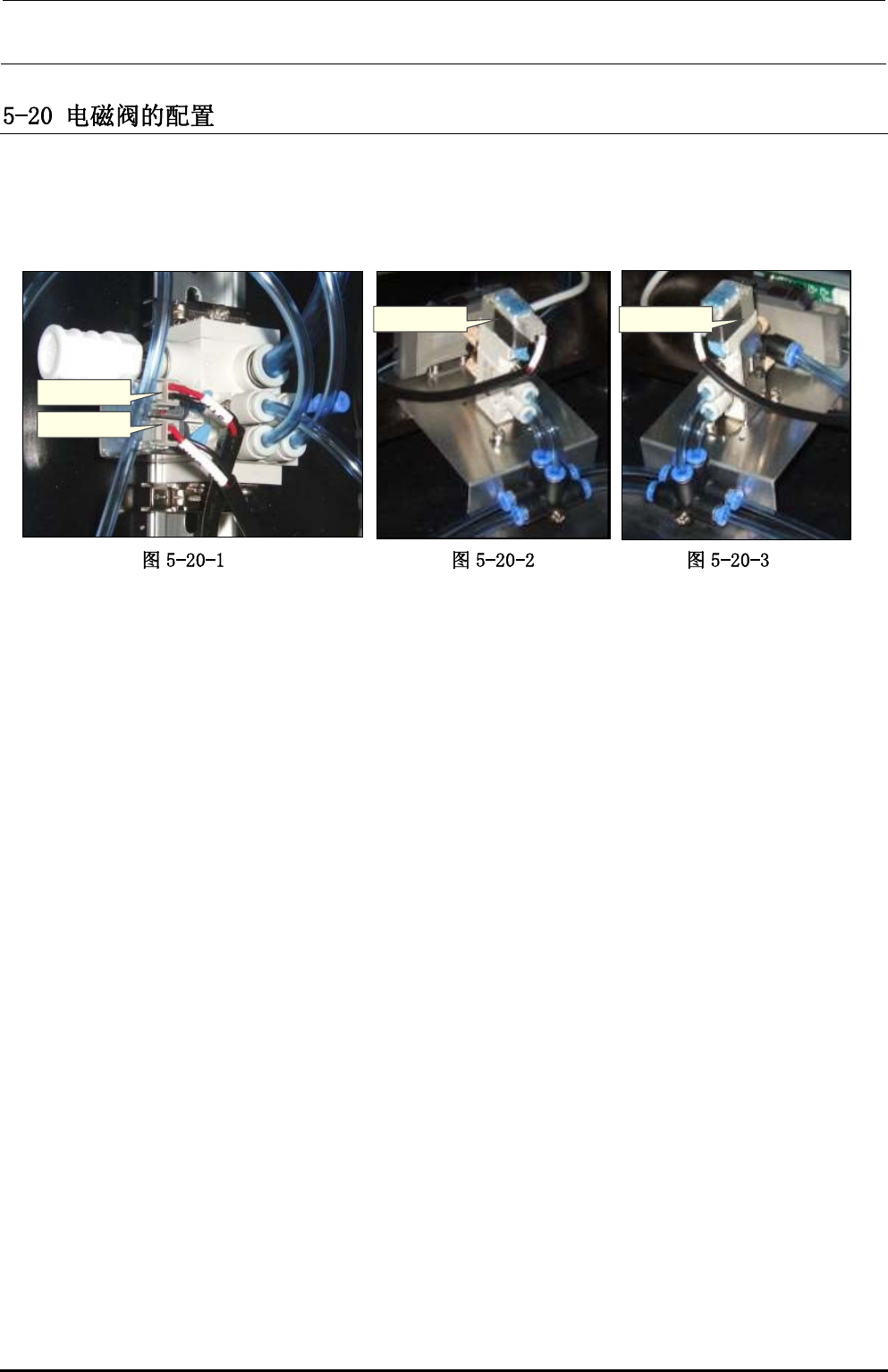

电磁阀的配置如下图所示。
左端 左側 右側
ATCL
CHKCYL
STOPPER
ATCR
维修调整要领书
5-26
Rev1.0

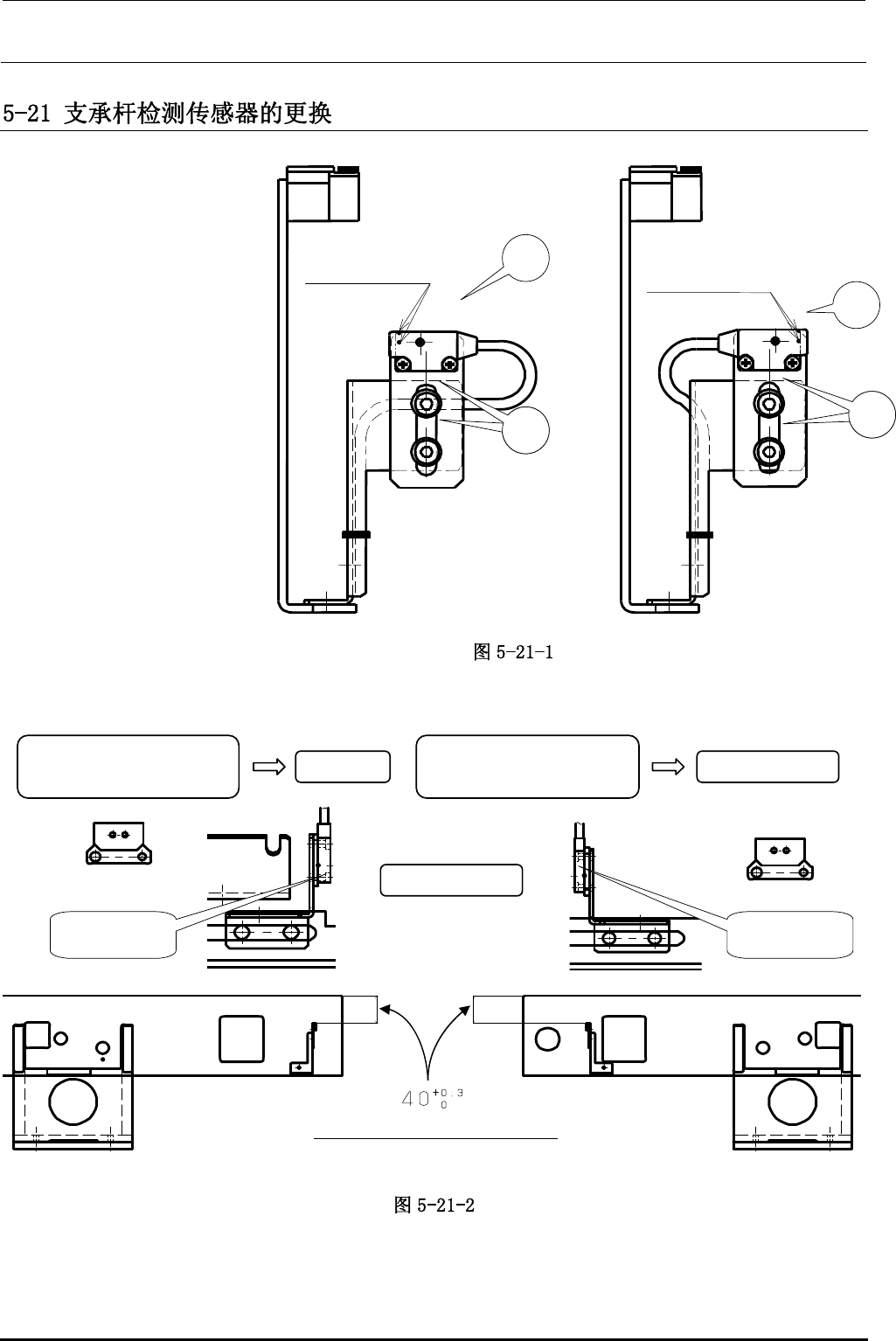

1）请取下螺栓①，连同支架
一起卸下传感器②。
2）更换传感器后，请上下移
动支架调整传感器的位
置。（请参照下图）
传感器的投受光安装位置根据基准位置及流动方向而改变
①
①
①
①
②
②
指示器
指示器
以面前为基准L→R 流向
以内侧为基准R→L 流向
以面前为基准R→L 流向
以内侧为基准L→R 流向
注意传感器朝向
受光侧狭缝
φ
1.5
投光侧狭缝
φ
1.2
从皮带上面至传感器上面的距离
以面前为基准L→R 流向
以内侧为基准
R→L
流向
以面前为基准R→L 流向
以内侧为基准
L→R
流向
与本图相反安装如本图
传感器狭缝
φ
1.2
传感器狭缝
φ
1.5
SPT-PIN 发射传感器 ASM
（发射一侧）
L829E1210A0
SPT-PIN 接收传感器 ASM
（受射一侧）
L832E5210A0
