维修调整要领书 7-4 1） 卸下固定 ATCOPEN/CLOSE 传感器的带 垫片螺钉，更换传感器。 2） 用捆线带把导线捆在固定座上。 OPEN 传感器 CLOSE 传感器 固定座 带垫片螺钉 气缸，OPEN／CLOSE 传感器 更换以后，请调整速度 控制器。 1） 以手动 控 制的 方式对 滑动 架 进行开 关动 作 ，同时旋 转 速度 控制器 的 旋钮 。开 关时间 请 按照 规格 调 整…
维修调整要领书
7-3
Rev1.0
5）请调整传感器轧头的位置。
OPEN 时→移开滑动架至跟前 1mm 处，OPEN 传感器 ON
CLOSE 时→关闭滑动架至跟前 1mm 处，CLOSE 传感器 ON
注 1）调整到上述位置后，用带垫片内六角螺钉固定传感器轧头。
注 2）以 1.3Nm 的扭矩旋紧。
传感器
传感器轧头
带垫片内六角螺钉
维修调整要领书
7-4

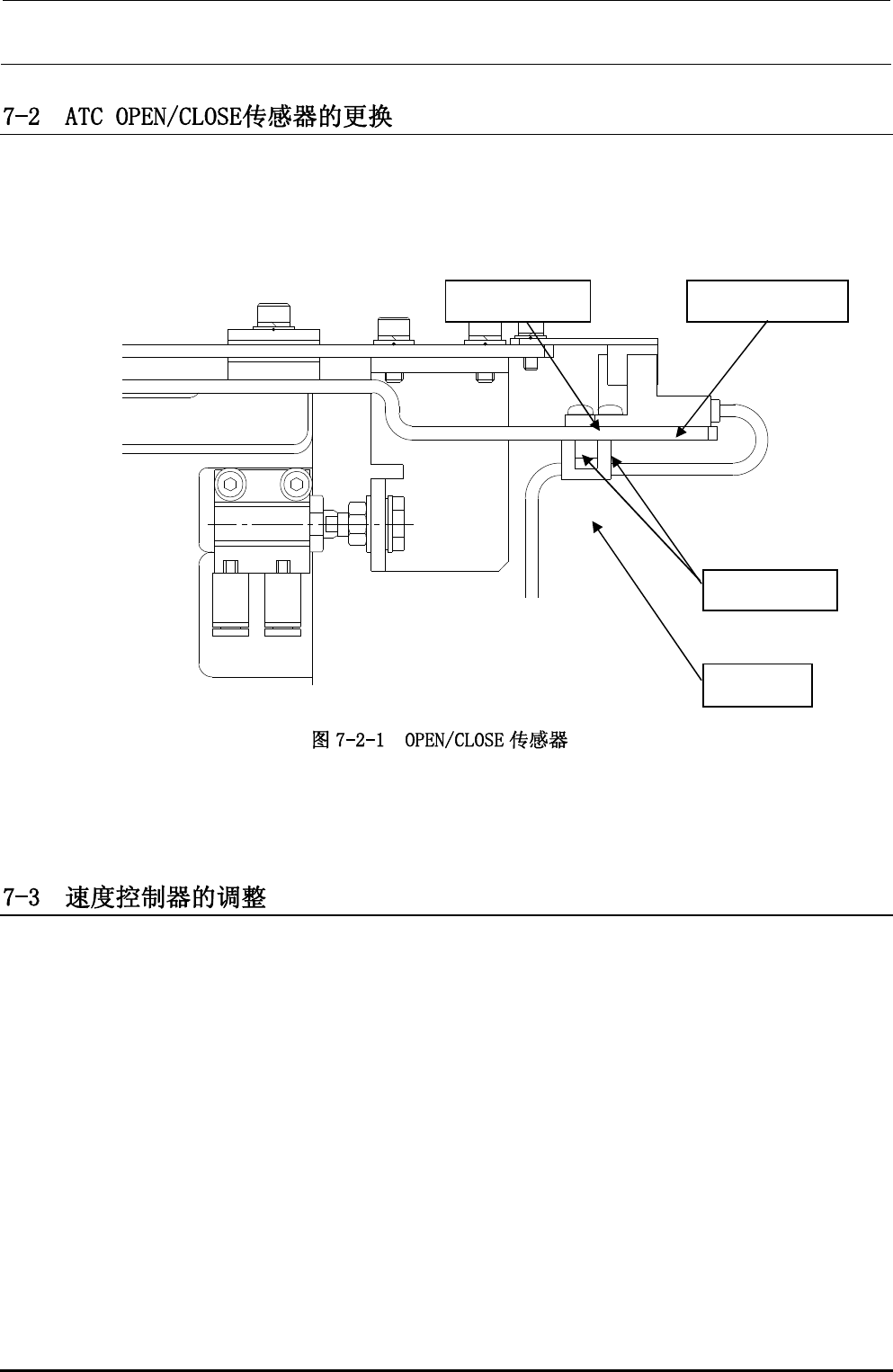

1）卸下固定 ATCOPEN/CLOSE 传感器的带垫片螺钉，更换传感器。
2）用捆线带把导线捆在固定座上。
OPEN 传感器 CLOSE 传感器
固定座
带垫片螺钉
气缸，OPEN／CLOSE 传感器更换以后，请调整速度控制器。
1）以手动控制的方式对滑动架进行开关动作，同时旋转速度控制器的旋钮。开关时间请按照规格调
整值。
<规格>
滑动架开时间…90±5msec
滑动架关时间…55±5msec
2）调整以后，用防松螺母固定旋钮。
Rev1.0
维修调整要领书

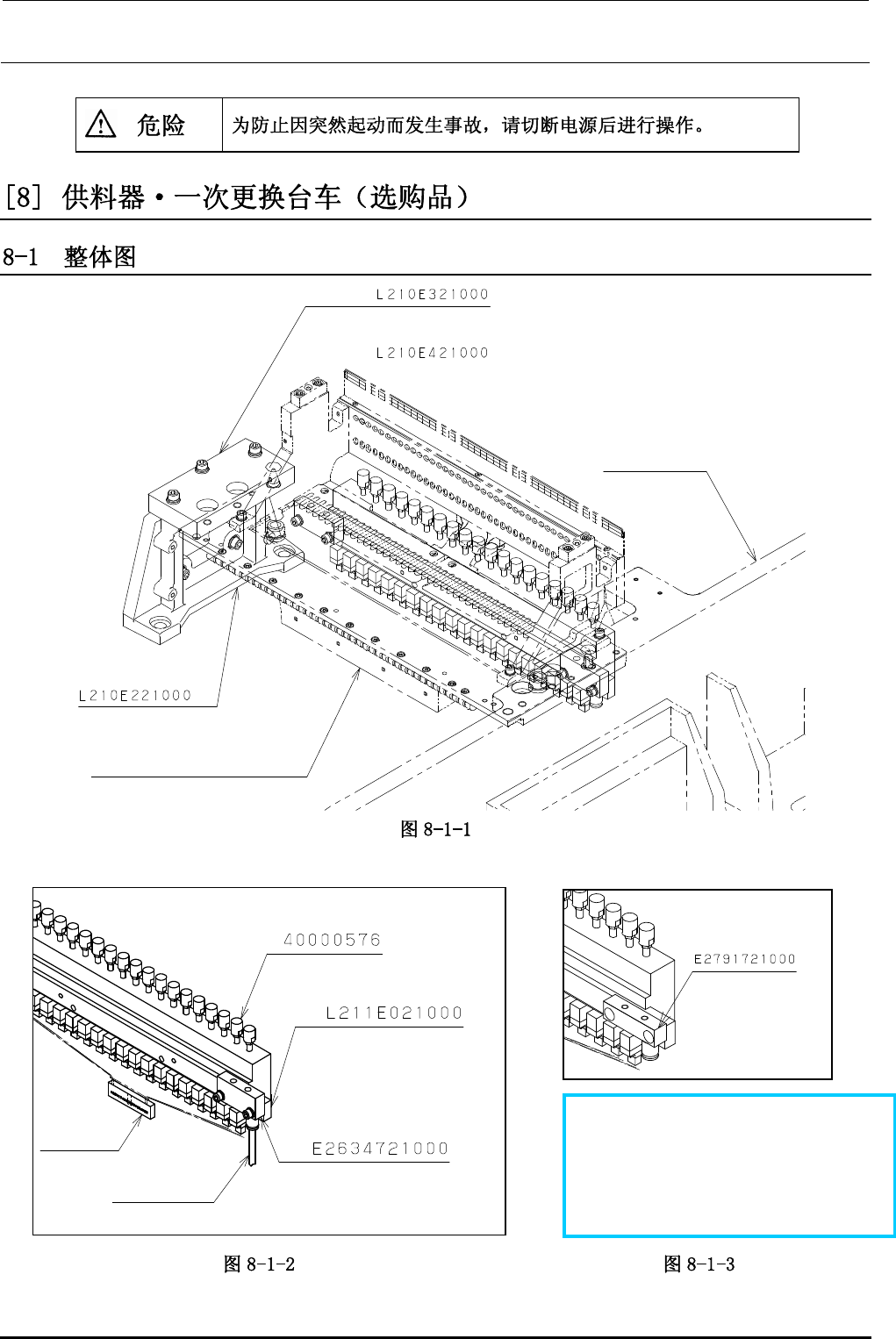

8-1
Rev1.0
E2634721000 驱动器支架支撑 A
（标准）
E2791721000 驱动器支架支撑 B
（选购品）
支撑板 BL
支撑板 BR
YA 车架
支撑板 A
供料器 ASM
②插头
①空气管
驱动气缸 R
驱动器支架
驱动器支架支撑 A
驱动器支架
支撑 B
